2.3 光学谐振腔：纵模、横模与稳区图

2.3 光学谐振腔：纵模、横模与稳区图

本节摘要：谐振腔做三件事：提供正反馈、筛出离散模式、控制光束口径。两镜腔的稳定性由 g 参数决定，0<g₁g₂<1 的稳区图把腔一分为二——稳定腔模式自洽但模体积有限，非稳腔模式发散但吃满增益体积。纵模间隔 c/2L 与腔的选模能力，直接决定输出是"一把梳子"还是"一根针"。

反转给了增益，腔给增益立规矩。这一节按"几何—稳定性—模式"三层剥开谐振腔，终点是那张著名的稳区图——它既是设计工具，也是理解"稳定腔 vs 非稳腔"这对对照的地图。

开腔为什么能选模

法布里-珀罗腔的本质是光学驻波标准具。光在两镜间往返，只有往返相位差为 2π 整数倍的频率才能同相叠加、形成稳定驻波：

ν_q = q·c/(2nL)（q 为整数，n 为腔内介质折射率）

相邻纵模的频率间隔（自由光谱区）FSR = c/(2nL)。代入两个典型腔长感受分辨率：He-Ne 腔 L = 0.3 m，FSR = 500 MHz；固体棒腔 L = 0.1 m，FSR = 1.5 GHz。而增益线宽呢？He-Ne 多普勒线宽约 1.5 GHz，所以 0.3 m 腔里同时落在线宽内的纵模有 2~3 个——不采取措施的 He-Ne 输出天然是多纵模的。固体激光器荧光线宽动辄上百 GHz（Nd:YAG 约 120 GHz），0.1 m 腔内能容纳上百个纵模。增益线宽与 FSR 之比，决定了"梳子上有几根齿"，这是单模选模技术（短腔、标准具、F-P 滤波）的出发点，第 6 章稳频部分会再次用到。

腔镜反射率决定每个模式的光子寿命（腔衰减时间）：τ_c ≈ t_rt/(1−R+损耗)，t_rt = 2L/c 为往返时间。L = 0.5 m、R = 0.99 时 τ_c ≈ 170 ns——腔是一台光子"存钱罐"，存得越久，模式越纯、线宽越窄，但对失调也越敏感。高 finesse 与高稳定性互相拉扯，这是腔设计的永恒权衡。

横模：光束的"形状量子化"

纵向的驻波条件只管频率；横向的边界条件管光斑形状。傍轴波动方程在方形孔径下的解是厄米-高斯模式 TEM_mn，圆形孔径下是拉盖尔-高斯模式 TEM_pl。基模 TEM₀₀ 是高斯光束：光强沿半径指数衰减，波前在束腰处是平面。高阶模的光斑分裂成多瓣，直径更大、发散更猛、M² 劣化（第 5 章详述）。腔通过孔径损耗自然筛选横模：增益管径、热透镜、腔长比例共同决定哪些横模的损耗低于增益——大部分商用激光器被设计成只让 TEM₀₀ 起振。

基模与高阶模的竞争还有一个动力学版本：高阶模模体积大、能榨更多功率，但光束质量差。工业切割机要功率密度，宁可 TEM₀₁*；干涉计量要相干性，宁缺毋滥死守 TEM₀₀。选模即选用途，腔参数是这道选择题的答案栏。

稳定性条件与稳区图

用 ABCD 传输矩阵跟踪傍轴光线在腔内往返一周的变换。设往返矩阵为 M（迹为 A+D），光线经多次往返的横向偏移 r 与角 θ 不发散的条件是 |（A+D)/2| ≤ 1。用两镜腔的 g 参数（g_i = 1 − L/R_i，R_i 为镜曲率半径，凸镜取负）改写，得到教科书级的稳定性判据：

0 < g₁g₂ < 1

不满足时光线每次往返都被放大偏移，最终逃出腔外——非稳腔。稳区图以 g₁ 为横轴、g₂ 为纵轴，稳定区是双曲线 g₁g₂ = 1 与两坐标轴围成的第一、三象限区域。几个经典腔的位置必须烂熟：平平腔（g₁ = g₂ = 1，稳定区边界，对失调极敏感）；共焦腔（两镜焦点重合，L = R₁ = R₂，g₁ = g₂ = 0，稳区最中心）；半共焦腔（R₂ = 2L？不——半共焦为 L = R₁/2 且 R₂ = ∞，g₁ = 0.5，g₂ = 1，位于稳定区边界线附近的高稳位置）；共心腔（R₁ = R₂ = L/2，g₁ = g₂ = −1，另一角点）。工作点贴近边界，腔对热透镜和振动零容忍；放稳区中心，宽容但模体积小。热透镜效应（第 6 章）会实时把工作点在图上"推来推去"，设计时必须给漂移留余量。

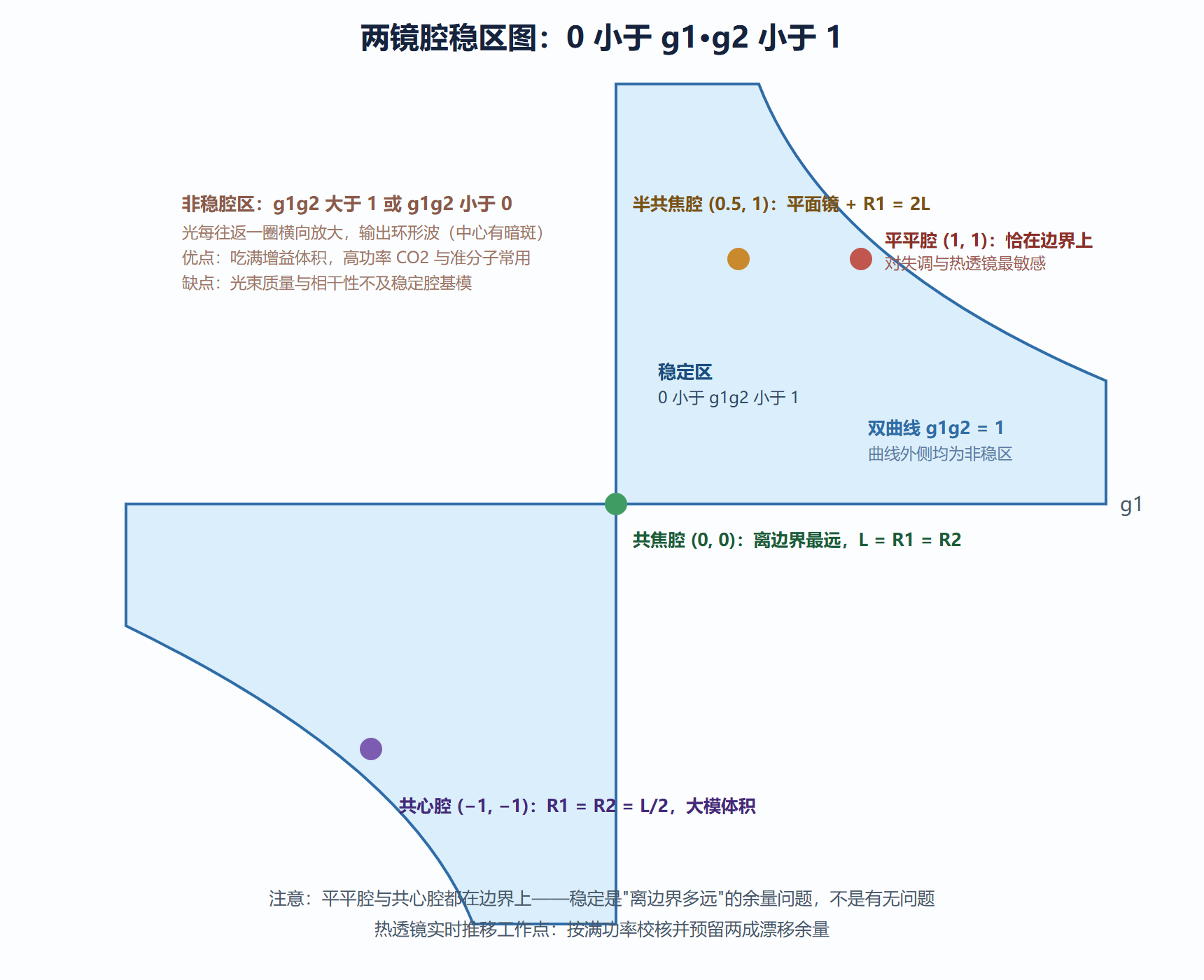

图：两镜腔稳区图（g1-g2 平面）

稳定腔 vs 非稳腔：一对战略分歧

稳定腔的好处是高斯模式自洽、光束发散角可按衍射极限预测、可用低增益介质（He-Ne 增益 0.5%/m，靠稳定腔几十次往返攒增益）。代价是模体积受限——TEM₀₀ 束腰在增益介质里往往只占一小截体积，反转粒子利用率低。非稳腔反其道而行：光在腔内每往返一次都横向放大（放大率 M 由镜曲率决定），输出是环形波，中心有衍射暗斑（可加光栅输出耦合消除）。它不存在"傍轴驻波"约束，模体积几乎等于增益介质的全部体积，因此专吃高增益介质：CO₂ 激光器（增益 1%/cm 量级）与准分子激光器的大功率机型常用非稳腔，把整根放电管的能量榨出来。

一句话对照：稳定腔攒往返次数，非稳腔摊体积。低增益长介质配稳定腔，高增益短介质配非稳腔——这与"三/四能级"的对照逻辑同构：结构选择由增益预算决定。此外还有一类"临界腔"（g₁g₂ → 0 或 1）借助大曲率半径镜获得巨大模体积（望远镜腔），在固体板条激光器里常见，设计要点是把工作点从边界拉回安全距离。

数字演练：算一个半共焦腔

设计要求：Nd:YAG 棒腔长 L = 0.5 m，输出镜平面（R₂ = ∞），全反镜 R₁ = 1 m。则 g₁ = 1 − 0.5/1 = 0.5，g₂ = 1 − 0/∞ = 1，g₁g₂ = 0.5，落在稳定区内部。束腰位于平面镜处，半径 w₀ 满足 L = z_R = πw₀²/λ，得 w₀ = √(λL/π) = √(1064×10⁻⁹ × 0.5/π) ≈ 0.41 mm，远场发散角全角 2θ = 2λ/(πw₀) ≈ 1.65 mrad。若热透镜把等效腔长拉到 0.7 m，g₁ = 0.3，g₁g₂ = 0.3 仍在区内——留有余量的设计。把 R₁ 换成 0.55 m 再算：g₁ = 1 − 0.5/0.55 ≈ 0.09，g₁g₂ = 0.09，虽仍稳定但已在边界附近，腔长或热透镜的微小波动就会让功率剧烈起伏。数字演练的价值在此：稳定性不是"是/否"，而是离边界多远的余量问题。

更多构型速查与衍射损耗直觉

稳区图之外，工程里还有几类常用构型值得认识。平凹腔（一平一凹）：输出镜为平面镜，束腰钉在平面镜上，结构简单、装调容易，是教学仪器与紧凑 DPSSL 的默认选项。凹凹对称腔（R₁ = R₂ = R）：束腰在腔中央，适合在中心放增益介质（对称利用模体积），g = 1 − L/R，L/R = 1 时即共焦。望远镜腔（临界扩展）：腔内加望远镜扩大模束腰、压缩发散角，板条与碟片激光器用它把大口径增益"装"进腔内。选构型的决策树：介质在哪、模体积分到哪、输出镜要不要换、热透镜多大——四个问题答完，构型自然浮出。

衍射损耗的量级直觉也值得建立：菲涅尔数 N = a²/(λL)（a 为孔径半径）是"腔多抗衍射"的单一指标。N ≫ 1（如 Nd:YAG 腔，N ≈ 10~50）时衍射损耗可忽略，模式结构由几何决定；N ≲ 1（长腔或小孔，如某些 He-Ne）时衍射损耗主导模式选择——基模与高阶模损耗差被拉大，天然单横模。这解释了一个反直觉现象：故意缩小孔径反而改善光束质量（5.1 节限模光阑的原理），代价是模体积与输出功率。

FAQ：两个实用问题

问：腔长变一点，输出会怎样？ 纵模频率整体平移（ν_q ∝ 1/L），腔长变化 λ/2 的量级就让每个纵模移过一个模间隔——这就是为什么激光器对振动、温度如此敏感，也是 6.2 节稳频的全部动因。稳定性 g 参数同时微移：L 变化对工作点的影响在稳区中心可忽略、在边界致命——又一次回到"离边界多远"的余量思维。

问：非稳腔输出的环形光斑怎么变圆？ 环形近场是衍射的自然结果，远场主瓣实为类高斯的窄瓣；工程上用光栅输出耦合（刮出环形波的一侧）或 seeded 非稳腔改善近场均匀性。判据：要功率密度选非稳腔远场主瓣，要光斑颜值选稳定腔基模。

本节要点回顾

• 纵模间隔 FSR = c/2nL：0.3 m 腔 500 MHz，落进 He-Ne 1.5 GHz 多普勒线宽的只有两三个模；
• 横模由腔孔径与热透镜筛选，TEM₀₀ 光束质量最好但模体积小，选模即选用途；
• 稳定性判据 0<g₁g₂<1：平平腔、共焦腔、半共焦腔、共心腔在稳区图上的位置必须熟记；
• 稳定腔攒往返（低增益适用），非稳腔摊体积（高增益适用）；稳定性设计的本质是离边界的余量。
