本节摘要：光强足够高时，介质的极化响应不再与电场成线性关系，非线性项 P = ε₀(χ⁽¹⁾E + χ⁽²⁾E² + χ⁽³⁾E³ + …) 开启一整族新过程：二次项给倍频与参量振荡，三次项给克尔效应与自聚焦。相位匹配决定这些过程能否高效累积，功率密度决定它们的强度——脉冲技术（4.2/4.3 节）由此成为非线性光学的燃料供应站。

激光发明两年后（1961 年），Franken 团队把红宝石激光打进石英晶体，在输出里发现了 347 nm 的紫外光——正好是 694.3 nm 的一半波长。倍频效应把"波长"从材料的静态属性变成了可以工程运算的变量，本章讲清这台"波长计算器"的原理、门槛与用途。

非线性极化：光与介质的"二次方"对话

介质中的原子电子云被光场驱动，极化强度 P 对场强 E 的响应写成级数：χ⁽¹⁾E 是线性项（普通折射、吸收），χ⁽²⁾E² 是二阶非线性（只有无对称中心的晶体才有，如 KTP、BBO、LBO、PPLN），χ⁽³⁾E³ 三阶（所有介质都有，玻璃光纤包括在内）。把 E = E₀cos(ωt) 代入二阶项：

P⁽²⁾ = ε₀χ⁽²⁾E₀²cos²(ωt) = (ε₀χ⁽²⁾E₀²/2)[1 + cos(2ωt)]

一个 2ω 频率的极化振荡出现了——它作为"天线"辐射 2ω 光，这就是倍频（SHG）。同一项里的直流分量是光整流；若两束不同频率的光混合（ω₁ 与 ω₂），二阶项还给出和频（ω₁+ω₂）与差频——参量放大/振荡的种子。三阶项则贡献克尔效应（折射率随光强变化 n = n₀ + n₂I）、自聚焦、四波混频与受激拉曼/布里渊散射。

相位匹配：让微弱的非线性"攒出规模"

单个原子/分子发出的 2ω 光微不足道，倍频能实用靠的是晶体里亿万层的相干叠加。问题在于色散：基频光与倍频光在晶体里折射率不同，传播速度不同，辐射的 2ω 波前会周期性地反相抵消——相干长度仅几微米。相位匹配的目标是让两者速度一致（Δk = k₂ω − 2k_ω = 0），工程上两条路线：

• 角度匹配（双折射）：利用非常光的折射率随角度变化，转晶体到特定角度使 n₂ω(θ) = n_ω。KTP 对 1064 nm 倍频（出 532 nm）、BBO 对超宽带均属此类；对温度/角度敏感，换波长要重新找角。
• 准相位匹配（QPM）：干脆周期性翻转晶体的铁电畴（每过一个相干长度翻一次），让抵消变成接力——周期极化铌酸锂（PPLN）是代表，效率高、可设计，用于 1064→532、1550→775 及 OPO 芯片。

不匹配的代价可以直接算：倍频效率 η ∝ d_eff²·L²·I·sinc²(ΔkL/2)—— sinc² 因子像一扇闸门，Δk=0 时全开，失配时迅速关闭。公式的另一层读法：效率正比于基频光强 I——这正是倍频与脉冲技术联姻的原因。连续光倍频（I 低）效率长期只有百分之几，改用腔增强（把连续光在谐振腔里循环放大百倍）或脉冲运转（峰值 kW~GW），效率立刻跳到 50% 以上。商用 532 nm 绿光激光器（808 nm 泵 Nd:YVO₄ 出 1064 nm，KTP 腔内倍频）是这条产业链最普及的成品——教室里的绿光教鞭就是一台微型的"速率方程 + 四能级 + 腔增强倍频"综合展品。

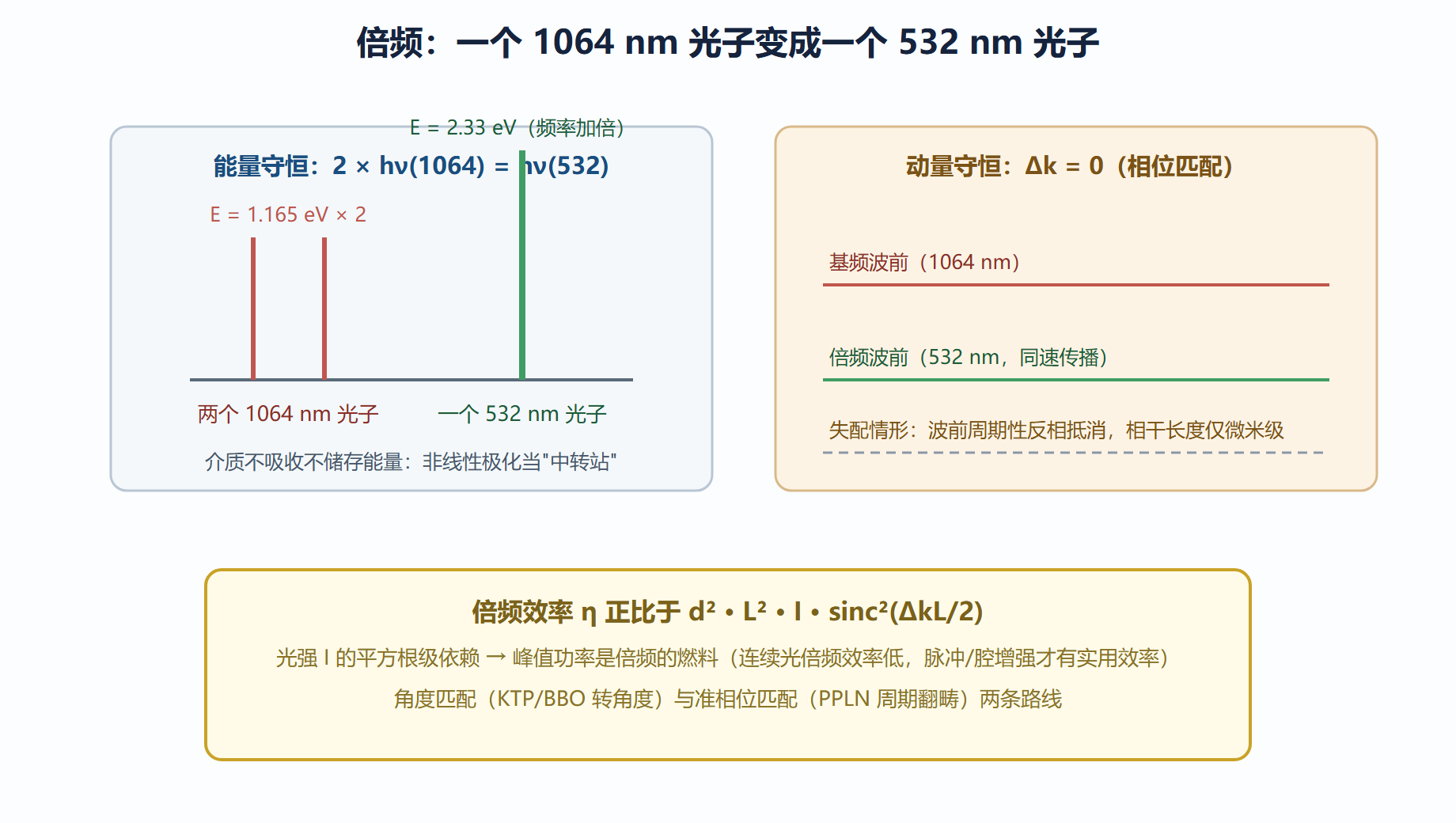

图：倍频过程的能量与动量匹配

参量家族与三阶效应：波长与光束的两台变形机

**参量振荡器（OPO）**把倍频倒过来用：一个高频泵浦光子在非线性晶体里"劈"成一个信号光子加一个闲置光子（能量、动量同时守恒）。妙处在于波长可调——转动晶体或调谐振腔，输出波长在宽范围内滑动，这是"波长连续可变"的第二代方案（第一代是染料）。Nd:YAG 泵的 OPO 覆盖 1.4~4 μm，是中红外光谱与光电对抗的主力。

三阶效应里最该认识的是自聚焦：n₂I 让光束中心折射率高于边缘，介质自己变成正透镜，光束越聚焦、强度越高、透镜越强——正反馈在高功率下失控就是自聚焦炸裂（损伤光学件的常见元凶）。它有两张正面面孔：光纤里的孤子（色散与自相位调制平衡，脉冲不变形成形传输，跨洋通信的物理基础之一）与钛宝石的克尔透镜锁模（4.3 节 5 fs 纪录的机制）。同一个 n₂I，失控是事故，受控是技术——非线性光学的辩证法。

**受激拉曼（SRS）**三阶家族成员，在光纤里名声不佳（限制脉冲功率，3.4 节的光纤软肋就是它），但反向利用就成了拉曼频移器（把 1064 nm 移到 1.5 μm 人眼安全波段）与拉曼光纤激光器。对照读法贯穿始终：每个非线性过程都有破坏与利用两幅面孔，差别只在设计者是否给它搭好了相位匹配与能量预算的舞台。

两道数字算例：倍频周期与 OPO 调谐

算例一：PPLN 的周期设计。 准相位匹配条件：极化周期 Λ = 2π/Δk。1550 nm 泵浦倍频到 775 nm 时，铌酸锂在两波长的折射率差约 0.045，Δk = 4π(n₂ω − n_ω)/λ_ω，算得 Λ ≈ 19.5 μm——商用 PPLN 常把一片晶体内做多个周期通道（19.0~21.5 μm 步进 0.5 μm），温度微调再精修相位匹配（热调谐约 0.1 nm/℃）。设计流程因此是"先按 Sellmeier 方程算周期 → 选芯片通道 → 温度扫描锁定"，全程可计算、可复现。

算例二：OPO 一泵出多色。 532 nm 泵浦 PPLN-OPO，能量守恒 1/532 = 1/λ_s + 1/λ_i（波长倒数），动量守恒由周期与角度定。调晶体温度 100200 ℃，信号光从 850 nm 连续滑到 1.6 μm（闲置光对应 1.63.4 μm）——一台 OPO 覆盖整个近红外-中红外。8.2 节医疗的中红外需求、8.3 节气体检测的指纹区需求，都由这类"波长滑块"供货。

光频梳：非线性光学的集大成者

锁模激光器输出的是 fs 脉冲串，频域上它是一把梳：梳齿间隔 = 重频 f_rep（第 4.3 节），整体偏移 = 载波包络偏移 f_CEO。两台梳混频（双梳光谱）或梳齿锁定原子线，就能以"光学频率除以射频计数"的方式测频——2005 年诺贝尔奖的工作，光钟（10⁻¹⁸ 级）的地基。微腔版本（7.2 节氮化硅微梳）把梳齿间隔做到 100 GHz 级，直接对接通信信道栅格。对照读法：倍频改变单个光子的频率，梳改变全部光子的频率秩序——非线性光学从"换波长"进化到"造频标"，同一个 χ⁽²⁾/χ⁽³⁾ 框架撑起两个时代。

FAQ：两个问题

问：为什么倍频晶体要切角度、控温度，这么娇气？ 相位匹配的容差由晶体长度决定：L 越长效率越高，但 Δk 的允许窗口 ∝ 1/L 越窄——1 cm 的 KTP 角度容差约 1 mrad、温度容差约 20 ℃。效率与稳定性是同一条 sinc² 曲线的两端，工程上用"短晶体 + 腔增强"或"温控 + 周期极化"破局。

问：自聚焦为什么在光纤里不炸反而有用？ 光纤把光约束在纤芯内，自相位调制（SPM）表现为谱展宽而非空间塌缩：拉长脉冲的光谱、参与孤子平衡（色散与 SPM 对消）、生成超连续谱。同一 n₂I，开放空间里改波前（自聚焦炸裂），波导里改频谱（梳与超连续）——几何边界决定非线性效应的"输出端口"。

本节要点回顾

• 二阶极化给倍频/和频/差频/参量过程（需非中心对称晶体），三阶给克尔效应/自聚焦/拉曼（所有介质都有）；
• 相位匹配 Δk=0 是效率闸门：角度匹配（KTP/BBO）与准相位匹配（PPLN 周期翻畴）两条路线；
• 倍频效率 ∝ I：脉冲化或腔增强是实用化的前提，商用绿光（1064→532 nm，KTP）是集大成的普及案例；
• 自聚焦与受激拉曼是高功率的破坏者，也是孤子与 KLM 锁模的机制本体——控制权在相位匹配与功率预算。
