4.3 调Q与锁模：ns与fs的两条压缩路径
4.3 调Q与锁模：ns与fs的两条压缩路径
本节摘要：调Q切换腔的品质因数，让憋足的反转一次性释放，脉宽卡在光子寿命与腔往返时间的量级——纳秒；锁模让增益带宽内上百个纵模锁定相位，输出周期等于腔往返时间、宽度只受增益带宽限制——飞秒。两条路线相差六个数量级的脉宽，分野在于"调的是损耗还是相位"。
4.2 节说脉宽是峰值功率的杠杆，本节讲这根杠杆怎么造。调Q与锁模常被并列出现在采购单上，容易被当成"长短两档"的同一种东西——其实它们的物理机制、能量来源、极限逻辑完全不同，值得对照着讲透。
调Q：把弛豫振荡做成可控巨脉冲
Q 值（品质因数）衡量腔储能与每周期损耗之比。调Q的思路是人为让 Q 突变：起振前故意把腔损耗调到极大（低Q），反转在荧光寿命内自由积累到远超阈值；积累到位后瞬间把损耗调回（高Q），腔内光子在几个往返内爆发，输出一个巨脉冲。脉冲宽度由腔内光子寿命与反转消耗速度共同决定，典型 5~100 ns；脉冲能量近似等于"积累的总反转 × hν × 输出耦合"，峰值功率轻松到兆瓦级。
三种Q开关对照：
| 开关 | 原理 | 速度 | 适合场景 | 代表配置 |
|---|---|---|---|---|
| 电光（Pockels 盒） | 电压控偏振旋转 + 偏振片截光 | <1 ns，几乎瞬时 | 单发巨脉冲、测距 | KD*P 晶体，千伏级驱动 |
| 声光（AOM） | 射频超声衍射偏折光路 | 约 10~100 ns | 高重频（kHz 级）中等能量 | 熔石英 + 射频驱动，插入损耗低 |
| 饱和吸收体（被动） | 染料/SESAM弱光强吸收强光透明 | 自动，无驱动 | 简单紧凑、低成本 | Cr:YAG 可饱和吸收晶体 |
为什么调Q的脉宽下不去？结构性的：巨脉冲的建立要光子在腔里往返放大若干圈，圈时间 2L/c（米级腔约 6 ns）乘以必要的放大圈数，就是几十纳秒的物理底线——调Q受"腔的往返动力学"约束，皮秒量级永远到不了。红宝石（3 ms 寿命）是单发巨脉冲的理想载体；Nd:YAG/AOM 组合则是工业打标的主流（20100 kHz 重频、1050 ns 脉宽、20 W 平均）。
锁模：让上百个纵模列队齐步走
换个角度：第 2 章说过增益线宽内能同时容纳许多纵模（间隔 c/2L），自由运转时它们相位随机、互不干涉，输出是乱糟糟的强度噪声。锁模做的事只有一个——强迫所有纵模相位对齐。相位锁定后，频域上是一把"梳齿严格等间隔同相位"的梳子，时域上按傅里叶变换就是一列周期脉冲：周期 T = 2L/c（腔往返时间），脉冲宽度反比于总带宽：
Δτ ≈ k/Δν_gain（k 为线形因子，高斯 0.44，sech² 0.315）
极限逻辑一目了然：锁模脉宽由增益带宽决定。He-Ne 增益带宽 1.5 GHz → 极限约 300 ps，所以 He-Ne 锁模没前途；Nd:YAG 带宽 120 GHz → 约 4 ps；钛宝石带宽约 100 THz（650~1100 nm 全带）→ 理论数 fs，实测 5 fs 上下——钛宝石"超快之王"的物理身份就是"带宽之王"。这就是两条路线的深刻分野：调Q吃的是"储能量"，锁模吃的是"带宽"。
锁相的实现靠"调制锁定"：在腔内放一个周期恰为 T = 2L/c 的调制器（主动锁模：AM/FM 调制器），或一个可饱和吸收体（被动锁模：弱光损耗大、强光损耗小，只有时间上最挤的尖峰才能"活着"通过并反复放大）。被动锁模的优势在带宽——调制器跟不上 fs 的时间尺度，而可饱和吸收（半导体 SESAM）或克尔透镜（Kerr lens，钛宝石的自聚焦效应随光强变化，等效一个光强依赖的软光阑）是瞬时（fs 级）响应的，因此 5 fs 的纪录全部出自克尔透镜锁模（KLM）钛宝石。

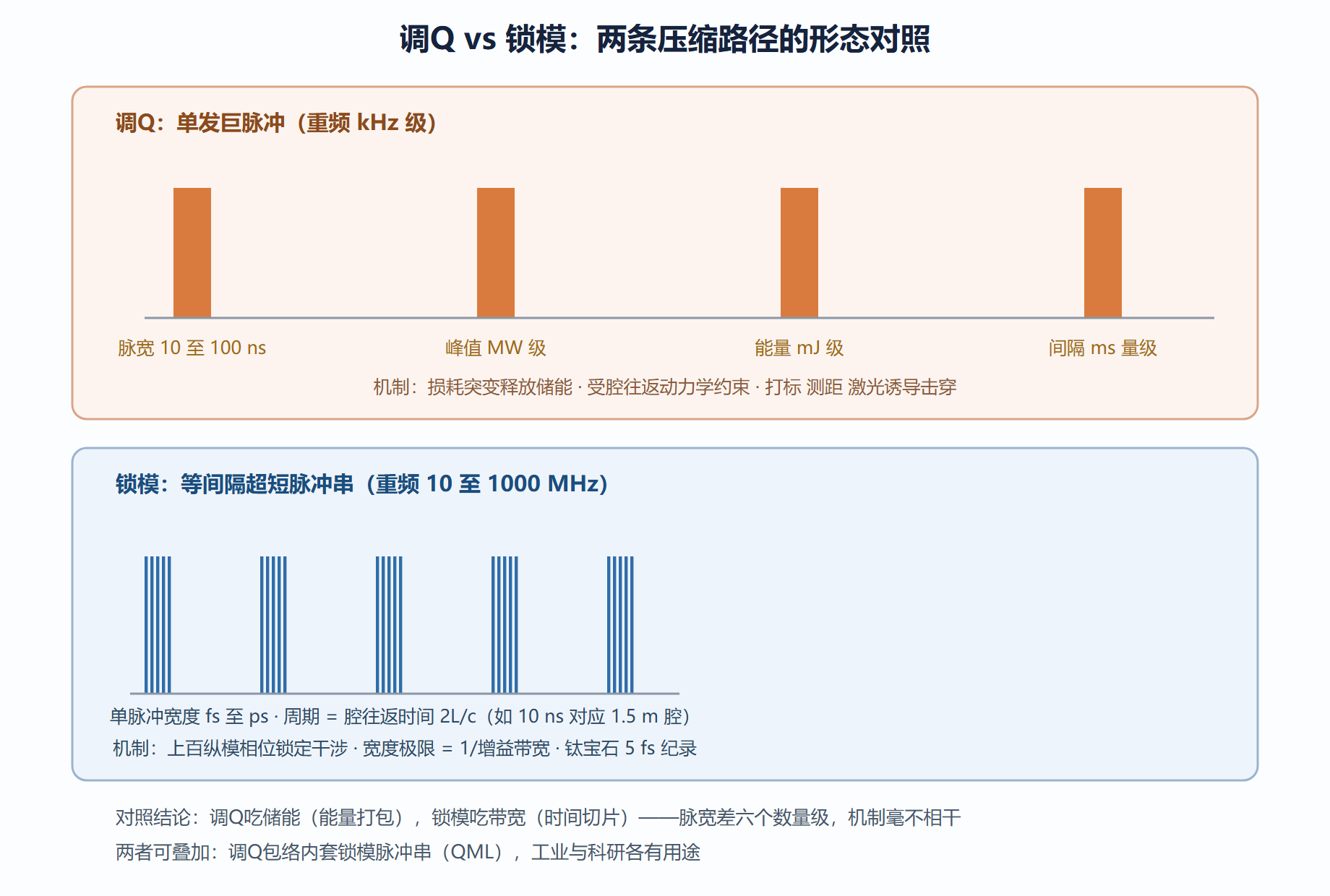

图：调Q与锁模的脉冲形态对照
数字对照与选型
| 维度 | 调Q | 锁模 |
|---|---|---|
| 单脉冲能量 | μJ~J | pJ~nJ（振荡级） |
| 峰值功率 | kW~MW | MW~GW（振荡级） |
| 重频 | 单发~百kHz | 10 MHz~10 GHz |
| 脉宽 | 5~100 ns | fs~ps |
| 能量来源 | 反转储能（τ_f 长者占优） | 增益带宽（带宽宽者占优） |
| 代表介质 | 红宝石、Nd:YAG、Cr:YAG 被动调Q | 钛宝石、Yb 光纤、Er 光纤 |
选型口诀：要单发大能量找调Q（能量 ∝ 储能 ∝ τ_f），要超短脉冲找锁模（脉宽 ∝ 1/带宽），两者都要就上 CPA——啁啾脉冲放大（先把脉冲展宽几千倍、放大后再压缩），1985 年发明，把锁模振荡级的 nJ 脉冲放大到 mJ-J 级同时保持 fs 宽度，峰值功率从此一路推到拍瓦，它是 2018 年诺贝尔物理学奖的核心技术。
⚠️ 易错点：锁模的重频高（百 MHz）不代表平均功率低——20 W 光纤锁模激光器在 80 MHz 重频下单脉冲能量 250 nJ，脉宽 400 fs，峰值 625 kW。调Q与锁模的对照是"能量 vs 峰值"，不是"强 vs 弱"。另一个易错点：锁模不是"频率锁定"（那叫稳频），而是"纵模相位锁定"——一字之差，两门技术。
💡 记忆锚点：调Q像水库泄洪——闸门一开，攒了半天的水倾泻而出；锁模像阅兵方阵——每个士兵（纵模）都对齐节拍，齐步走的瞬间（脉冲）气势（峰值）百倍于散兵游勇。
CPA 数字接力与 SESAM 细节
CPA 的三步值得用具体数字走一遍，看"展宽-放大-压缩"如何绕开损伤。振荡级输出：100 fs、1 nJ（峰值约 10 kW）。展宽：光栅对把脉冲拉长到 200 ps（展宽一万倍），峰值掉到 5 W——安全进放大器。放大：再生放大器抽运十来圈，能量放大百万倍到 5 mJ，此时脉宽仍 200 ps，峰值仅 25 kW——远低于增益介质损伤阈值；若是直接放大 100 fs 版本，5 mJ/100 fs = 50 GW，介质早炸了。压缩：第二组光栅对把脉冲压回 35 fs，最终峰值 140 GW，从压缩器输出——能量在"安全的长脉冲形态"里完成放大，在无介质的空气段恢复峰值。CPA 的本质是把峰值功率的"危险时段"挪到没有任何放大介质的地方，2018 年诺贝尔奖表彰的就是这个构思。
SESAM（半导体可饱和吸收镜）值得单独认识，因为它是工业锁模光纤/固体激光器的标准件：布拉格反射镜上长一层量子阱吸收层，弱光时吸收 1~2%，强光时吸收饱和趋零，恢复时间 ps 级可设计。它的锁模是"被动自启动"的（开机自动进入锁模，不需要对准调制相位），可靠性高；短板是恢复时间不够快（ps 级），限制了脉宽下限——fs 尖端纪录仍属 Kerr lens。对照一句话：SESAM 换可靠性，KLM 换极限，与调Q里 AOM/被动吸收体的分工逻辑完全同构。
FAQ：两个问题
问：锁模激光器的"重频"能改吗？ 能，改腔长：重频 = c/2L，1.5 m 腔 100 MHz，腔长减半重频翻倍。但重频与单脉冲能量天然捆绑（平均功率不变时 E ∝ 1/f），高重频小能量适合光梳与通信，低重频大能量适合加工与放大种子——买锁模激光器先问自己要 f 还是 E。
问：调Q激光器能输出单纵模吗？ 困难但有解：巨脉冲建立时间短（几十 ns），纵模间来不及竞争出单一胜者，输出通常宽谱多模。要单频调Q得注入种子（把单频连续激光注入调Q腔，逼它按种子的频率起振）——注入种子调Q激光器是相干测距的标准光源。种子注入是"模式竞争来不及收敛"这一物理特征的直接工程对策。
本节要点回顾
- 调Q：损耗突变释放储能，脉宽 ns 级、能量 mJ 级、峰值 MW 级，受腔往返动力学约束，三种开关各有场景；
- 锁模：纵模相位锁定，脉宽极限 = 1/增益带宽（钛宝石约 100 THz 带宽出 5 fs），周期 = 2L/c；
- 两条路线的对照本质：储能（τ_f）对带宽（Δν_gain）——介质的两个独立参数，决定两条独立的技术路线；
- CPA 把两者嫁接（展宽-放大-压缩），是超快高能领域的通用架构。
