6.1 泵浦机制与热管理

6.1 泵浦机制与热管理

本节摘要：泵浦的三条路线——灯泵（宽谱大能量）、二极管端泵（窄谱高亮度）、光纤/侧面泵浦（大面积散热）——本质是"亮度与热负荷"的两种权衡。量子亏损决定产热下限，几何结构决定散热效率；热透镜效应把稳区图变成动态问题，是高功率光束质量劣化的头号元凶。

能量进得去、废热出得来，这两件事物理上是一件事的两面：泵浦效率越低，产热越多。本节先按路线对照泵浦，再算热账，最后把热透镜接到第 2 章的稳区图上。

三条泵浦路线对照

灯泵（flashlamp/krypton lamp）：氙灯发光光谱 2001000 nm 宽带，Nd:YAG 只吃其中 808 nm 与 880 nm 两条窄带，其余能量全部变热。电光总效率 24%，单脉冲能量大（几十焦耳级）是其不可替代处——大能量调Q与泵浦钕玻璃放大器仍靠灯。二极管端泵（end-pumped）：808 nm 窄谱经聚焦从棒端面注入，与 TEM₀₀ 模式空间重叠好，斜率效率 50% 以上，但端面面积限制功率（百瓦级封顶）。二极管侧面泵浦（side-pumped）：LD 阵列从棒侧面多条投送，功率上到千瓦级，代价是泵浦光与振荡模重叠差、效率与光束质量折损。光纤耦合泵浦：把 LD 亮度灌进光纤再匀化注入，自由度最高——薄盘（thin-disk）与板条（slab）几何都是"用几何换热流"的变体。

对照的底层逻辑是亮度（brightness，功率除以光束立体角）：灯的亮度极低但总能量大，LD 亮度高但单管功率小。泵浦设计就是亮度匹配——把泵源亮度"压缩"到与增益介质模体积匹配的程度。3.4 节双包层光纤"用几何换亮度"的结论在这里泛化：所有泵浦几何创新（薄盘的多程折叠、板条的之字光路）都是亮度匹配的具体解法。

热账：量子亏损是不变的底税

产热的下限由量子亏损（quantum defect）决定：泵浦光子与激光光子的能量差全部变成晶格振动。几条常见路线的税率：Nd:YAG 808→1064 nm，亏损 24%；Nd:YAG 885 nm 直接泵浦（把泵浦直接打进上能级），亏损降到 17%；Yb:YAG 940→1030 nm，亏损 9%；Er 光纤 980→1550 nm（多级过程），综合亏损更低。税率之上的部分全是泵浦浪费：灯泵的浪费是宽谱（占输入 90% 以上），LD 泵浦几乎没有浪费项——这就是 3.1 节效率对照的机制复述。

热透镜的强度可用工程公式估算（棒状介质，均匀吸收）：

1/f_th ≈ (P_heat/(πK a²))·(dn/dT + nα(1+ν)·2...)

直觉版：产热功率 P_heat 越大、热导率 K 越低、半径 a 越小，热透镜越"凸"。代入 Nd:YAG 典型值：1 kW 灯泵输入下热透镜焦距缩到 30~50 cm 量级，且随功率实时变化。后果是链式的：腔内插入一个可变焦透镜 → 等效腔长与 g 参数漂移 → 第 2 章稳区图上的工作点滑动 → 接近边界时模式突变、M² 恶化、功率跳变。热致双折射再补一刀：径向与切向偏振折射率不同，偏振退化（5.3 节交叉场景的病根）。热管理因此不是"散热器选型"的小事，而是把腔设计从静态题变成动态题的分水岭。

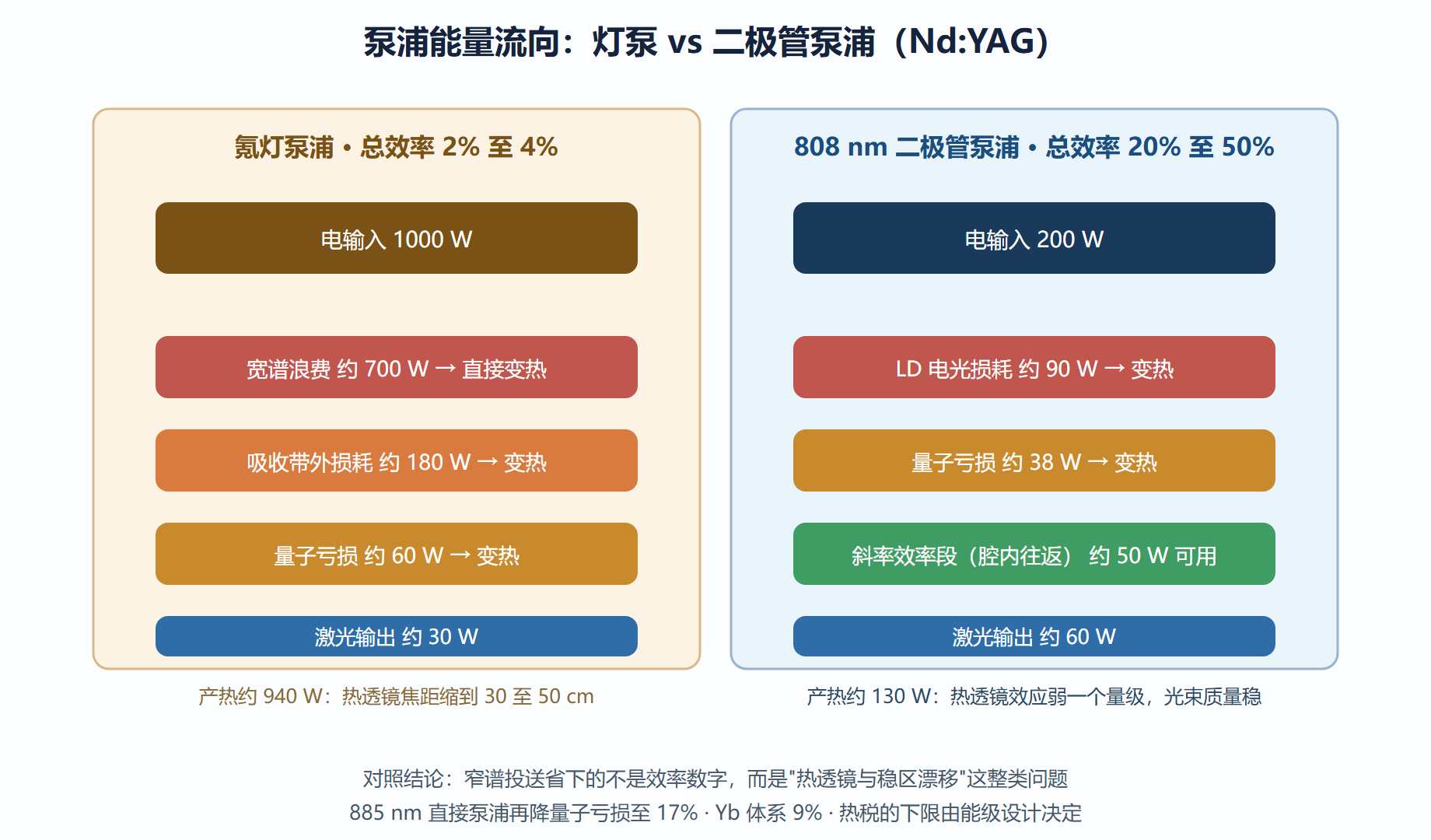

图：灯泵与二极管泵浦的能量流向对照

散热几何与温度补偿

散热路线按几何分四代：棒（简单、径向热流产生热透镜）、板条（之字光路让波前对称地"看见"热梯度，一阶热透镜自消）、薄盘（几十至几百微米厚晶体贴热沉，轴向热流几乎不产生透镜效应，单碟百瓦、多碟千瓦）、光纤（全长表面散热，3.4 节已述）。几何演进的主线只有一个：让热流方向与光传播方向垂直——光就"看不见"温度梯度了。

温度补偿是第二道防线：谐振腔按"热透镜焦距在目标功率下"来设计（补偿腔），水冷温控 ±0.1 K 抑制漂移；Nd:YAG 的 885 nm 直接泵浦、Yb 薄盘的低温运转都是"把税先降下来"的路线。多碟串联与相干合成则是功率上限的第三条路——热不解决了，绕着走：每碟控制产热，再用外腔把多碟输出锁成同一相位。对照读法：灯泵时代热管理是"忍"，LD 泵浦时代是"算"，薄盘/光纤时代是"绕"——三个动词对应三代器件的光束质量水平。

热透镜算例与故障对照表

算例：热透镜把稳区图"推"出界。 某 Nd:YAG 平平腔（L = 0.3 m，腔内棒热透镜焦距 f_th 随泵浦变化）。平平腔工作点 (1,1) 本在边界上，热透镜把它等效为两凹镜腔：g = 1 − (L/2)/f_th。泵浦 60% 额定时 f_th ≈ 1.2 m，g ≈ 0.875，g² ≈ 0.77 稳定；满功率 f_th 缩到 0.45 m，g ≈ 0.67，仍稳；超功率 120%（泵浦漂移或冷却劣化）f_th ≈ 0.25 m，g ≈ 0.4——看似更稳，但腔内模尺寸骤缩、功率密度暴涨、峰值功率密度逼近损伤阈值，且模式从基模滑向多模。设计余量的含义在此具体化：按满功率算工作点，还要按"冷却最坏日"再留 20%。

排错对照表（功率上升后的三类典型症状）：

表的用法：症状 → 病根 → 检查顺序是固定的，跳步诊断（上来就调腔镜）往往把可定位的热问题调成机械问题。

泵浦源的维护账

选泵路线时还有一笔"持有成本"账常被漏算。灯泵：氙灯寿命约 10⁶~10⁷ 发（单发应用）或数百小时（连续），更换含聚光腔清污，单次停机半天起；LD 泵：标称寿命数万小时，但实际寿命被结温支配——每降 10 ℃ 寿命翻倍，所以 LD 的维护账就是散热账；光纤激光的泵浦模块设计为热插拔，停机以分钟计。三者的年维护成本差距可达十倍，这是"灯泵便宜"这个直觉的隐藏前提：只对每年几百小时的低强度使用成立。全天候产线的总拥有成本计算里，泵浦维护一项就足以把选型推向 LD 泵与光纤。

FAQ：两个问题 盘厚 100~200 μm 而直径 10 mm 量级，热流几乎纯轴向（垂直泵浦面），径向温度梯度极小——热透镜功率比棒低两个数量级。加上盘面朝向热沉，水冷通道不占光路。薄盘的"薄"不是省料，是把热流方向掰到与光路垂直——6.1 节几何演进主线的具体实现。

问：泵浦耦合光路里最常见的损耗在哪？ 耦合透镜的菲涅尔反射与对准误差合计常吃掉 10~20% 泵浦功率——效率账里最容易被忽略的一项。对策：镀增透膜、用光纤耦合泵浦（把对准固化在出厂）、定期查耦合效率（功率再校准）。

本节要点回顾

• 泵浦路线的本质是亮度匹配：灯泵低亮度大能量、LD 端泵高亮度低功率、侧面泵浦与光纤灌送居中调和；
• 量子亏损是产热的不变下限：808→1064 纳米税 24%、885 nm 直泵 17%、Yb 约 9%，税率之上的全是浪费；
• 热透镜把稳区图变成动态题：1 kW 级灯泵下 f_th 缩至 30~50 cm，工作点漂移直接吃掉 M² 与稳定性；
• 几何演进主线是热流与光路垂直：棒 → 板条 → 薄盘 → 光纤，热管理从"忍"到"算"再到"绕"。
