本节摘要：调腔让激光"出得来"，稳频让激光"钉得住"。调腔是光学-机械对准的手艺：光学导轨自准直、模式匹配三透镜组、扫描干涉仪判模；稳频则是一套反馈工程：先有鉴频曲线（误差信号），后有环路（比例-积分-微分），精度按兰姆凹陷（10⁻⁹）→ PDH（10⁻¹² 以下）逐级晋升。
5.2 节把兰姆凹陷当作免费鉴频曲线送到了门前，本节把它装进完整的反馈系统。顺序先调腔后稳频——腔都对不准，稳频是空中楼阁。
调腔：从一抹荧光到稳定出光
调腔分三步走。第一步：几何对准。 用 He-Ne 指示光沿光学导轨建立基准轴，两腔镜的反射光斑原路返回（自准直），误差以"光斑走多远"换算成角度（镜距 0.5 m 时光斑偏 1 mm 即失调 2 mrad）。经验法则：先粗调到"指示光往返无肉眼可见偏移"，再上电。第二步：模式匹配。 泵浦光与腔模的空间模式要匹配，三透镜组（望远镜加聚焦）把泵浦束腰投到腔模束腰位置，尺寸差控制在 ±10% 内——匹配好坏直接写进阈值与斜率效率（第 2 章公式的实战版）。第三步：判模与精修。 微调腔镜俯仰，看输出功率与横模形态；有扫描法布里-珀罗干涉仪（压电扫描腔长，示波器上显示纵模谱）时可以直接数模：单模、多模、跳模一目了然。扫描 F-P 是调腔与稳频共用的"眼睛"，值得优先配置。
调腔手艺的三个高频坑：镜架迟滞（微调螺丝回程差，只许单向逼近目标值）；光路寄生反射（uncoated 镜面返回的杂散光形成寄生腔，表现为功率随温度周期波动）；泵浦诱导失调（热透镜随功率变化，"冷腔调好"不等于"满功率最优"——按 6.1 节思路在目标功率下调腔才是正解）。
稳频：鉴频曲线 + 反馈环路的通用架构
稳频的本质是把"频率误差"转成"电压信号"（鉴频），再用反馈把电压归零。所有方案共享同一架构：
腔频漂移 → 鉴频器输出误差信号 → 控制器（PID）→ 执行器（PZT 腔镜 / LD 电流 / 温控）→ 频率回位
鉴频器决定精度天花板，两代方案对照：
| 方案 | 鉴频曲线来源 | 稳定度等级 | 成本与复杂度 |
|---|---|---|---|
| 兰姆凹陷稳频 | 原子线心双烧孔（5.2 节） | 10⁻⁸~10⁻⁹（约 1 MHz 内） | 低：腔内 PZT 微幅调制 + 相干检波 |
| 外部吸收池（碘等） | 分子超精细吸收线 | 10⁻¹⁰~10⁻¹¹ | 中：需吸收池与光路 |
| PDH（Pound-Drever-Hall） | 高 finesse 参考腔的反射边带信号 | 10⁻¹² 以下（亚 Hz 到 mHz） | 中高：电光调制器 + 参考腔 + 快速环路 |
| 光锁定到钟跃迁 | 光钟参考（锶/镱光晶格） | 10⁻¹⁸ 级 | 极高：整套冷原子系统 |
兰姆凹陷稳频的工程细节：在腔频上加一个小幅（约 1/2 线宽）调制，输出功率的解调分量在凹陷两侧反号、线心过零——这条 S 形误差信号正是 PID 想要的。PDH则把参考从"原子"换成"无源参考腔"：激光加射频相位调制（边带），反射信号与本地振荡混频解调，得到一条以腔谐振为过零点的陡峭误差信号。参考腔用超低膨胀玻璃（ULE）甚至单晶硅低温制作，finesse 十万级，热膨胀系数压到 10⁻⁹/K 以下——激光频率被"钉"在这样一段玻璃上，秒级稳定度进入 mHz 领域。LIGO 的 1064 nm 激光系统正是 PDH 家族的全家桶：预稳、清模腔、主参考腔三级接力，把两百瓦级输出稳到引力波探测需要的水平。

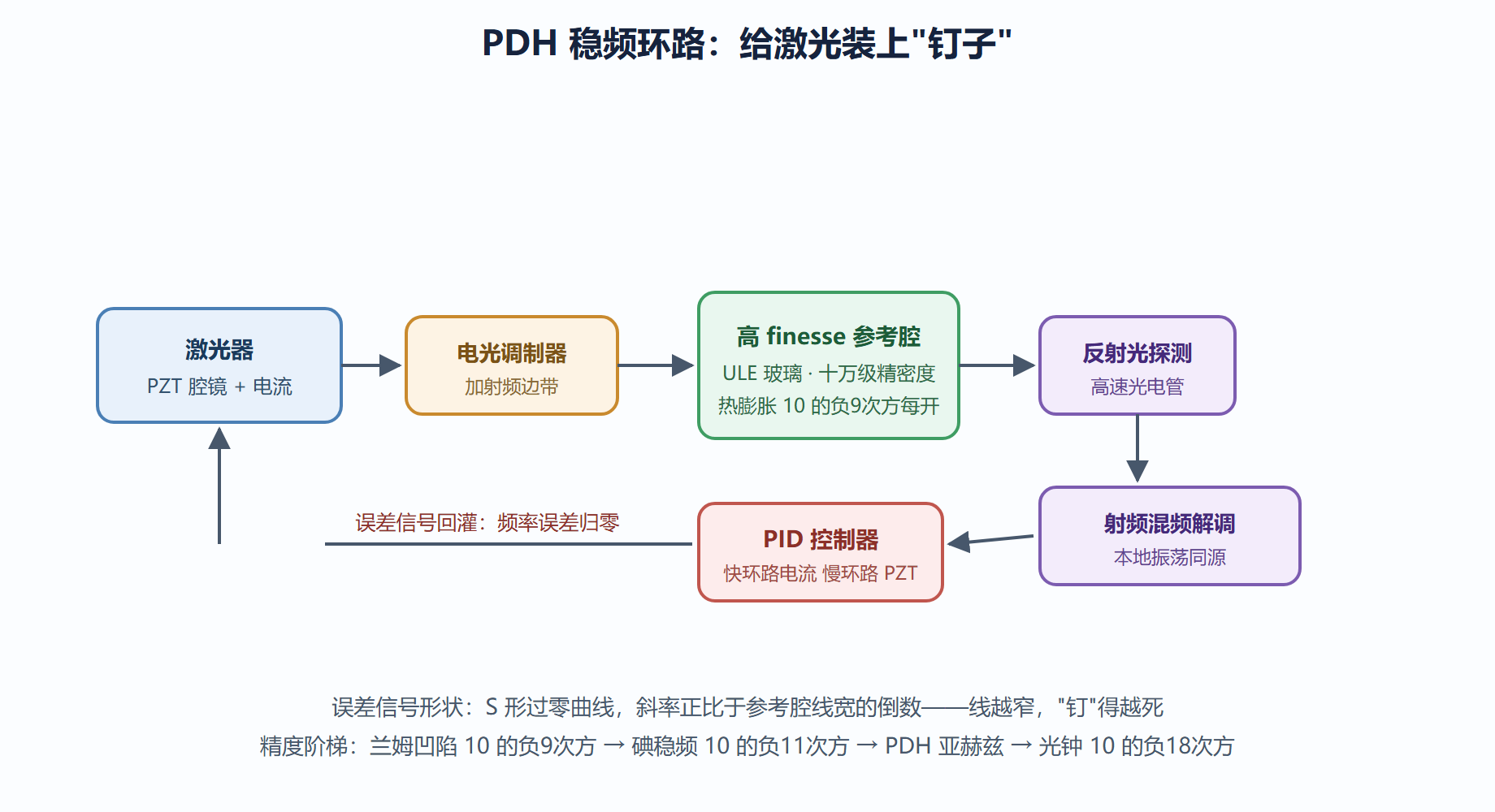

图：PDH 稳频环路框图
稳频的分级实践与常见病
按应用需求选精度等级是工程纪律：干涉计量 10⁻⁹ 够用，兰姆凹陷 He-Ne 便宜可靠；相干通信与冷原子物理要从 PDH 起步；光钟研究直接上光学参考腔与钟跃迁。常见病三种：环路振荡（PID 增益过高，表现为误差信号自激——先降比例增益再加积分）；参考腔温漂（慢漂超过环路动态范围，锁上半小时又飞——参考腔要真空隔热，别指望环路兜住环境）；调制残留幅度（EOM 残余调幅混进误差信号，形成频率偏置——用消光比好的 EOM 并平衡探测）。稳频系统的调试次序也固定：先开环看误差信号形状（过零点、斜率、信噪比），形状对了再闭环——误差信号是稳频系统的体检报告，跳过看形状直接闭环，等于闭着眼睛上药。
兰姆凹陷稳频的数字细节
把最普及的稳频方案算到位。调制参数：腔频上加 ±2 MHz（约凹陷宽度 1020 MHz 的 1/5）正弦调制，频率 110 kHz；解调用锁相放大器（参考同源），时间常数 1 ms。误差信号斜率典型值 15 mV/MHz，闭环后残余抖动 15 MHz 峰峰（对应稳定度 10⁻⁸~10⁻⁹）。整个系统的预算表值得背下来：调制幅度定灵敏度上限，解调时间常数定环路带宽，参考（原子线）定绝对精度——三项里绝对精度由物理白送，另两项是工程活。这也是为什么兰姆凹陷 He-Ne 至今是"够用主义"的典范：不追极值，用最低成本拿到 10⁻⁹。
稳频方案的工程选型对照
把本章与 5.3 节的内容合并成一张选型速查。需求是长度计量（<10⁻⁸）：兰姆凹陷 He-Ne 一步到位，免维护成本最低。需求是相干通信本振或冷原子物理（10⁻¹⁰~10⁻¹²）：外腔窄线宽激光 + PDH 锁低膨胀参考腔，预算中高。需求是光钟与相对论检验（10⁻¹⁸）：PDH 锁移植到光谱烧孔晶体腔或直接锁钟跃迁，整套冷原子系统配套。三个层级的分界不是精度数字而是"锚点性质"——原子线（绝对准）、参考腔（相对稳）、钟跃迁（绝对且极稳），锚点性质决定应用天花板。预算受限时的次序建议：先把机械与热（6.1 节）做到位——自由运转线宽压到 100 kHz 级再谈闭环，环路只负责"压尾巴"，替你兜底机械缺陷的稳频系统迟早翻车。还有一条经验值得写进规程：稳频系统的每次"精度升级"都意味着新增一个需要控温/控振的环节，升级前先数一数自己养得起几级温控。
FAQ：两个问题 两级答案：ULE/熔石英低膨胀系数把漂移压到 MHz/天量级，真空+温控再压一个量级；对 10⁻¹⁴ 以上需求，参考腔要主动比对（两腔互锁或对原子钟跃迁）——参考没有绝对，只有层级，稳频系统的最终锚点永远是原子（第 7 章光钟把这条逻辑推到尽头）。
问：调腔时怎么判断"已经最优"？ 三个客观判据：输出功率达到该配置的理论预期（按阈值与斜率效率预算算过）；扫描 F-P 上纵模干净（无伴模、无弛豫振荡调频边带）；满功率 30 分钟 M² 与功率漂移达标（<2%）。三个都过才算调完，只看功率会漏掉模式问题。
本节要点回顾
- 调腔三步：几何自准直 → 模式匹配（三透镜组）→ 扫描 F-P 判模；按目标功率调腔，热透镜不容忍"冷腔思维"；
- 稳频通用架构 = 鉴频曲线 + PID + 执行器，精度由鉴频器天花板决定；
- 兰姆凹陷 10⁻⁹（原子线心）与 PDH 亚 Hz（ULE 参考腔）是两代主流，LIGO 系统是 PDH 三级接力的极限案例；
- 调试纪律：先开环看误差信号（过零、斜率、信噪比），再闭环；环路振荡、参考腔温漂、残余调幅是三大高频病。
