2.3 非线性光学效应

2.3 非线性光学效应

本节摘要：当光强足够高，组织对光的响应不再是线性的：双光子吸收、二次谐波、受激拉曼散射等过程的比例随光强的平方甚至三次方增长。这种"只在焦点生效"的非线性带来三项礼物——天然三维层析、更长波长带来的深穿透、无需外源标记的化学对比。

本节是第 2 章的收官站，也是旅程中光子的"极端工况"段落。读完它你就能明白为什么现代活体深部成像几乎清一色采用非线性手段；第 3 章的仪器架构将直接引用这里建立的概念。

场景代入

你是神经科学平台的机时管理员。上午两个课题组为同一台双光子显微镜吵了起来：一个要做皮层五层的电压成像，需要极高的瞬时功率；另一个做海马长时程记录，担心高功率的光损伤。你的裁决依据必须来自本节的物理——峰值功率决定非线性信号强度、平均功率决定热沉积总量，飞秒激光的魅力正是把这两笔账拆开算。搞懂这场仲裁需要的全部物理，就理解了非线性光学的工程意义。

核心机理：概率与光强的幂次博弈

线性世界里，单光子吸收速率与光强成正比。非线性过程中，分子需要"同时"接住两个或更多光子，其等效截面小得惊人（单位数量级比单光子截面低三十个量级），于是概率正比于光强的平方乃至更高次幂。把激光做成一百飞秒级的脉冲、重复频率八十兆赫兹，既能在脉冲内堆出千兆瓦级峰值密度、又能让时间平均值保持在安全范围——这就是飞秒激光成为标配的原因。三条最主要的谈判通道：

• 双光子激发荧光：两粒近红外光子合并的能量完成一次紫外段才够得着的激发，发射仍是可见荧光。因激发概率取决于光强平方，只有焦点体积内显著发生，天然具备轴向选择，不需要共聚焦针孔；
• 二次谐波生成：非中心对称结构（胶原、微管束、淀粉样蛋白）直接把两粒光子融合成一粒倍频光子，无能量损耗、无光化学代价，是无标记结构成像的主力；
• 受激拉曼散射：用泵浦光与斯托克斯光两束光协同驱动分子振动，把自发拉曼微弱信号放大若干个量级，换来视频速率的无标记脂质成像能力。

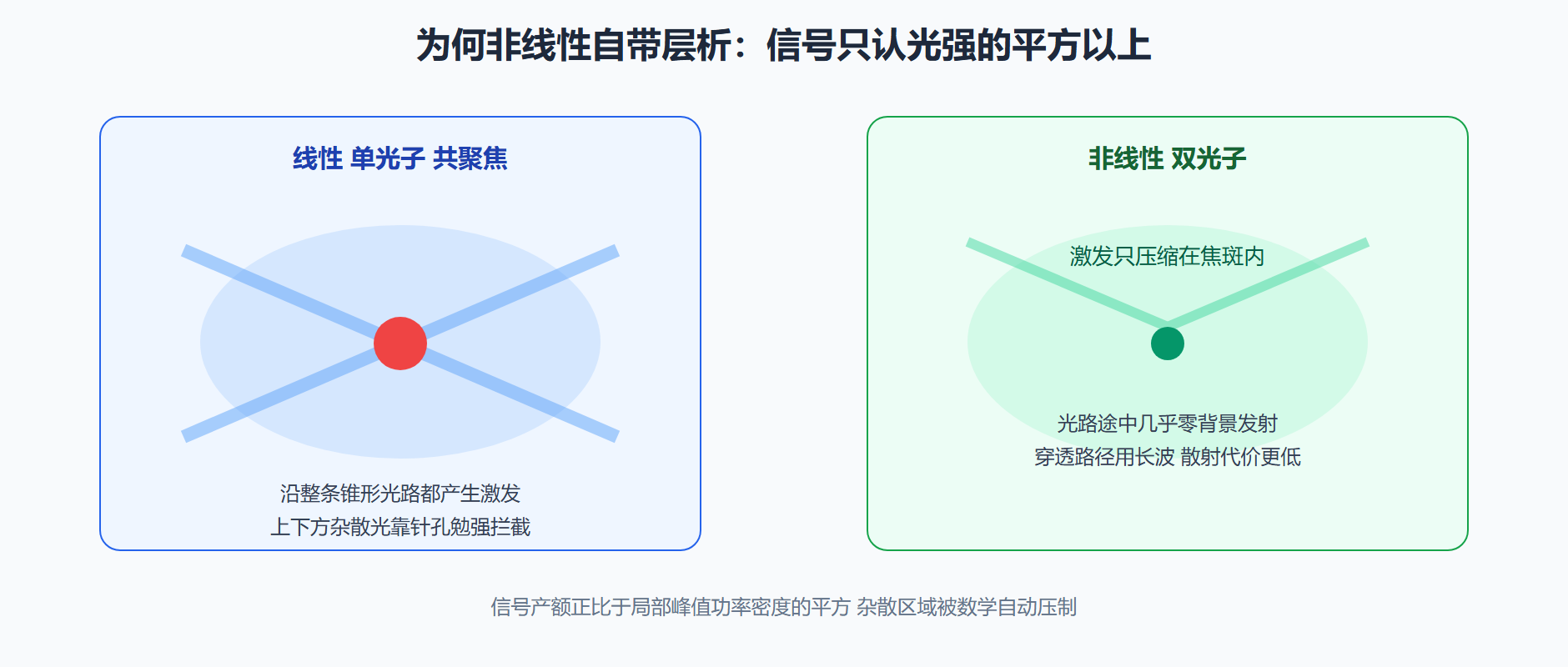

图 2-3 线性照明与非线性激发的焦点对比

一段可运行的功率标尺代码

下面的片段给出一个粗但实用的估算：同一平均功率下，连续激光与飞秒脉冲的峰值功率密度相差几个量级，这决定了非线性通道是否打开。数值用于教学演示，实际选型以仪器手册为准。

# 峰值功率估算 演示飞秒激光如何撬开非线性通道
avg_power = 0.02      # 平均功率 单位瓦
rep_rate  = 80e6      # 重复频率 赫兹
pulse_w   = 100e-15   # 脉宽 秒
area      = 1e-12     # 聚焦面积 平方米 一平方微米量级

peak_power_cw   = avg_power                      # 连续激光 无脉冲增益
peak_power_fsec = avg_power / rep_rate / pulse_w # 脉冲峰值 = 能量除以脉宽

print("连续激光峰值密度", peak_power_cw / area, "瓦每平方米")
print("飞秒脉冲峰值密度", peak_power_fsec / area, "瓦每平方米")
print("比值约", peak_power_fsec / peak_power_cw)
# 输出示意: 飞秒方案比连续光高出近五个数量级 双光子通道由此打开
​

值得注意的是这段代码背后的纪律：把峰值抬上去的同时必须监控样品面的平均温度，皮层组织的温升安全余量通常按一至二摄氏度设计——这正是开头那场机时冲突的裁决逻辑：电压成像组拿走高峰值短时窗口，长记录组接受较低帧率换低平均功率。

完整案例：胶原蛋白的体检报告不用染色

背景：皮肤创面愈合研究需要量化不同时间点瘢痕中胶原纤维的排列。传统病理流程要固定切片加马松染色，无法在同一病灶上追踪。操作端改为活体二次谐波观察：借用一台调谐到九百二十纳米的多光子平台，三十毫瓦平均功率逐层扫描创缘区域，同时收集自发荧光通道作对照。结果端获得了皮层全厚的胶原纤维网络三维影像，红色通道显示角质细胞自体荧光、绿色谐波信号勾勒出波浪状排列的Ⅰ型胶原束，未染色的活体直接读出了排列紊乱程度随愈合周数的演变。解读层面有两点值得展开：其一，谐波信号强度与胶原排列取向相关，可用取向熵定量表征"瘢痕成熟度"；其二，整个过程零标记，排除了染料亲和性差异这一系统误差。变式方向是把同一套通道扩展到角膜缘干细胞龛的筛查，那里胶原矩阵同样是非中心对称结构的首选观察对象；若嫌对比度不足，还可切换受激拉曼通道补足脂质分布信息。

工程实践要点

⚠️ 常见坑：忽视色散补偿。物镜与滤色片的群延迟色散会把一百飞秒展宽到数百飞秒，峰值密度骤降数倍而不发警报——定期测量物镜后方的脉宽是非线性平台的保养必修课。

💡 关键直觉：非线性成像的全部魔法藏在"平方律"三个字里——凡是越出焦点的光，贡献会被平方机制抹平。

CARS 与 SRS 的细微差别

同为相干拉曼，CARS 与受激拉曼的能量流方向并不相同：CARS 在泵浦之外额外产生一个蓝移的反斯托克斯光子，信号落在自发荧光之外的新波段，滤光容易，但有非共振背景污染谱形；SRS 则测量泵浦与斯托克斯两束光之间的能量转移，一束变亮一束变暗，信号严格正比于浓度且无背景项，代价是探测端要对付微弱的差分变化，对激光噪声抑制要求苛刻。

实践中两者常配对出现在同一平台：先用 CARS 的强对比找到脂滴丰富的区域，再用 SRS 对目标区域出定量图。这种组合拳说明了非线性通道之间不存在谁取代谁——每条能量流的记账方式不同，适合回答的问题就不同。

本节要点回顾

• 幂次光强依赖是三种主流非线性过程的共同基因；
• 双光子靠受激截面弱势换来了焦点选择性与红移穿透的双重红利；
• 二次谐波读结构、受激拉曼读成分，合起来构成无标记成像的两条腿；
• 脉宽与色散管理决定平台真实性能，账面上有激光不等于焦点上有激光。

至此第 2 章把相遇规则讲完。下一章转入工程视角：人类如何围绕这些规则建造了三大仪器家族。
