6.2 光谱解析与多模态融合

6.2 光谱解析与多模态融合

本节摘要：混合样品的谱线是各成分按浓度加权的叠加，解混的任务是把叠加拆回清单；多模态融合则把来自不同物理通道的证据对齐后加权成单一判读。两者的公共纪律是同一组——先校准轴（波长、空间、强度），再谈模型，最后必须给出不确定度。

本节负责第 6 章流水线的第二关。读完后你应当能为一台双通道显微镜规划配准方案，也能对一个四组分光谱混合物选择正确的解混策略。

先看一个融合失败的现场

手术导航系统开发商曾把白光影像与荧光影像左右分屏展示给外科医生，结果术中反复出现"荧光亮点在屏幕左侧、组织在右侧"的错位误读——两路摄像机视差加上光学变焦倍率不一致，静态标定做完仍会在切换工作距离时漂移一两个毫米。后来做法变成绿-灰双色叠加到单幅图上并实时互信息配准，误操作率随之清零。这个例子浓缩了融合工程的第一定律:配准误差超过目标最小结构尺寸之前，任何下游算法的精度承诺都是空中楼阁。

核心机理：解混与配准两大工序

光谱解混。线性混合假设下，观测谱等于纯成分谱乘以浓度再求和；当四百五十至一千六百纳米间有数十个采样点而成分不超过五六个时，最小二乘解存在且稳定。注意三个经典陷阱：一是基线漂移会被强行塞进某个"伪成分"，必须先做多项式或不对称最小二乘基线扣除；二是负浓度解意味着模型成分表不全，该增补而不是取绝对值了事；三是共线成分（如两种构象状态的同种分子）在数学上不可分辨，要靠先验或附加约束。

非负矩阵分解是自动化程度最高的路线：把整批数据矩阵近似分解为非负的成分谱与丰度两个因子矩阵，天然满足物理约束。其结果受初始化影响，标准作业是多种子重复并按重构残差聚类挑选稳定解，而不是只跑一次就采信。

多模态配准与融合层级。配准常规走两级：出厂级用棋盘格靶标一次性求出各通道间仿射变换；病人级（或样品级）用互信息或相位相关在每个视野内微调，补偿呼吸运动与机械回程差。融合则按决策距离分三档：像素级早期融合保留全部原始信息但要求几何严格一致；特征级中期融合各通道先提取指标（面积计数、寿命均值）再拼装；判决级晚期融合最宽容——每条通道独立给出结论投票，特别适合灵敏度差异悬殊的多模态组合。

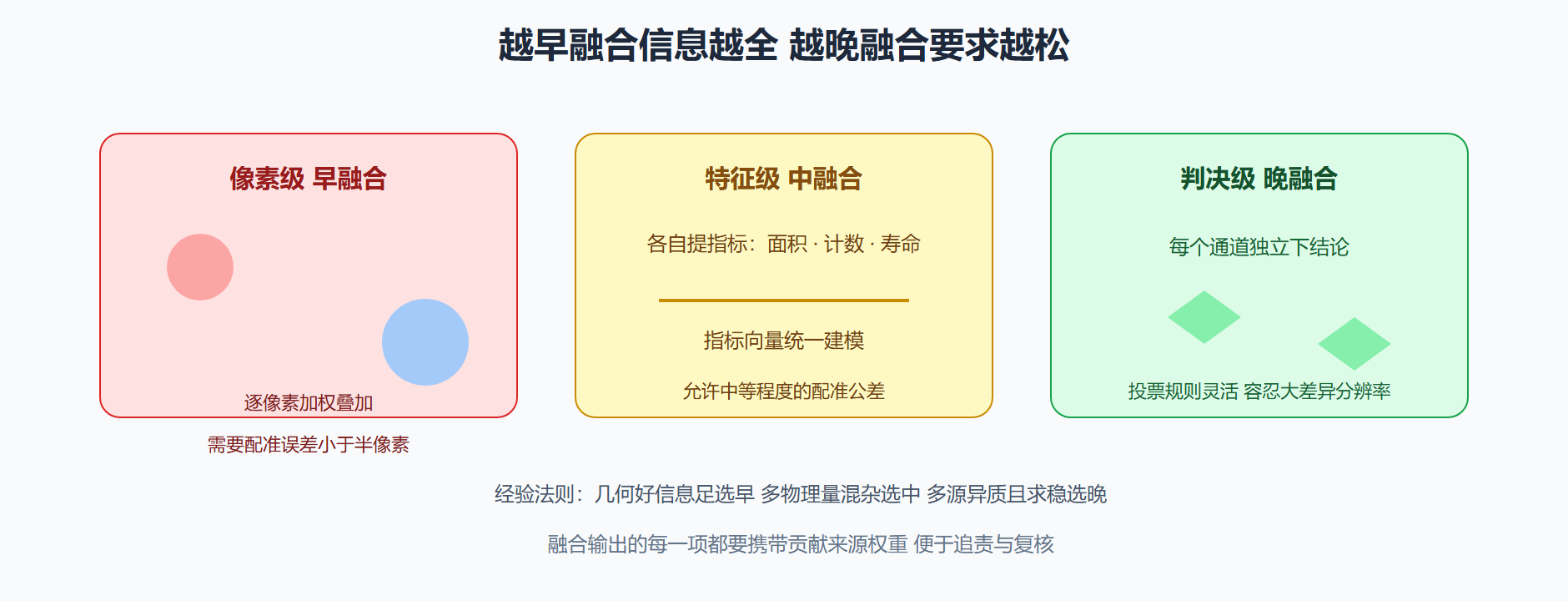

图 6-2 三个融合层级的取舍地图

一段能跑的非负矩阵分解演示

以下片段用少量合成数据演示解混的核心思想——两三条代码之外全部是布防式检查，直接反映工程习惯:

import numpy as np

rng = np.random.default_rng(7)
W = rng.random((60, 3))                 # 真实丰度 三成分
H = rng.random((3, 128))                # 真实纯谱
X = W @ H + 0.01 * rng.random((60, 128))  # 观测 加微噪声

# 手工实现多轮更新 简化版 缺正则 实战请用成熟库
Hn = np.maximum(H + 0.05 * rng.random((3, 128)), 1e-8)
for _ in range(200):
    Hn *= (W.T @ X) / (W.T @ W @ Hn + 1e-10)
resid = X - W @ Hn
print("相对残差", np.linalg.norm(resid) / np.linalg.norm(X))
print("检查每条估计谱是否物理合理 防止把基线学成第五个成分")
​

片段里刻意保留的两处不完美就是教学重点：其一，固定真实丰度的简化版只在演示里合法，真实任务里两个因子矩阵要交替更新；其二，残差如果集中在特定波段而非常规涨落，提示成分表缺员。

完整案例：一个双通道活体平台的年度体检

背景：某双光子平台同时采集绿色钙指示剂与红色结构性标记，用户报告"统计结论月月漂移"。工程侧发起年度体检：第一步波长轴核对，用汞灯标准线的已知位置逐月比对，发现红色通道谱束存在单向三点渐进偏移，溯源到光栅驱动步进电机的丢步；第二步空间配准审计，把同一荧光珠成像进两条通道计算中心偏移，水平方向漂移随镜头温升单调增长，加装恒温罩后稳定在零点二像素内；第三步光度链核验，从光源出口功率计到探测器量子效率表建立全链条档案，发现此前从未纳入校正的中性密度滤片旋转座在不同角度的实际透过率偏差达百分之七；第四步用标准荧光样本做端到端日检，把上述三个常数打包成自动化脚本。

结果层面，年度体检后连续十周的组内对照系数变异从百分之十二降到百分之四以内，下游统计的 p 值波动相应收窄。解读端的元教训值得写进平台制度:所谓"数据漂移"多数时候不是分析方法的锅，而是未建档的光机电常数在工作；体检的本质是把隐性常数显性化并锁进脚本。变式思考是让体检延伸到活体环节——用体内植入的标准荧光微球追踪长期漂移，相当于给仪器配了"室内标准尺"。

工程实践要点

⚠️ 常见坑：只检查平均值漂移不看方差变化——很多失调先表现为离散度增大而非均值移动。

💡 关键直觉：融合的可信度下限由最弱通道决定，但它能被上游配准再打折——先把几何做干净，统计才有资格谈稳定性。

本节要点回顾

• 解混前必过三关：基线扣除、成分表完备性、非物理解诊断；
• 配准两级制是通用骨架，出厂定形、每次微调；
• 融合层级的选择本质是在几何精度与信息完整性之间定价；
• 平台常数显性化比换更复杂的算法更能治愈统计漂移。

下一节进入流水线的最后一站：当图谱已经可信，如何把它们翻译成带误差棒的生物学数字。
