2.2 交流稳态分析：相量法

2.2 交流稳态分析：相量法

本节摘要：正弦稳态下，电阻电容电感的差异被统一成"复阻抗"的实部与虚部，微分方程随之降级为代数运算——这就是相量法的全部价值。本节讲清正弦量三要素、有效值与相位差的物理含义，给出 RLC 网络的相量求解套路，并用一个车间无功补偿的计算案例，把有功、无功、功率因数的分工走一遍。

一个常见的错误账本

某配电室抄表员算过一笔糊涂账：变压器视在容量一百千伏安，带六十千瓦的电机组运转，按理说还有百分之四十的富余，可负载再往上加一点点就跳保护。问题出在电表上——他拿有功功率当成了全部需求。电机是感性负载，除了真正做功的六十千瓦，还要向电网借用一笔不消耗能量但占用容量的"无功"，两者合成的视在功率早逼近满载。这笔账算明白的唯一工具就是相量和复功率，也是本节要立起来的核心技能。

错误账本的根源在于把直流直觉硬搬进交流世界：以为电压电流的有效值一乘万事大吉。实际上只要电路里有电容或电感，电压和电流就不再步调一致，它们错开的那个角度决定了有功只占视在的一部分。把这个"步调差"变成可以计算的量，正是相量法的起点。

正弦量的三个身份与一个替换

工频电网的电压写作 u 随时间等于峰值乘以 sin 加上角频率 t 再加初相。三个身份分别是幅值、角频率、初相，缺一不可。工程里最常用的是有效值：让交流与直流分别通过相同电阻，发热相同的那支直流数值就叫交流的有效值，正弦波的有效值是峰值的 0.707 倍。民用电 220 伏说的是有效值，其峰值实际超过 310 伏——明白这一点，你就知道为什么 220 伏的电容器件耐压规格动辄标到 400 伏以上。

相位差是比较两个同频正弦量的钥匙。电压领先电流的角度为正叫超前，反之滞后。纯电阻网络上两者同相；纯电感上电流落后九十度；纯电容上电流超前九十度。口诀"感压前、容流前"可以救命。

相量替换是全场最重要的一步棋。凡频率固定、波形纯正弦的稳态电路，每个电压电流都可以表示成一个复数，模取有效值、辐角取初相。这个替换的威力在于求导变成了乘以 jω、积分变成除以 jω——于是三种元件在相量世界里拿到了统一的"欧姆定律待遇"：

感抗随频率升高而增大，容抗正好相反。把三者串进一条支路，总阻抗就是三者复数相加；虚部的正负决定这条支路整体呈感性还是容性，虚部恰好归零时发生串联谐振——阻抗最小、电流最大的状态。收音机的选台回路靠它工作，电力系统怕它出现，同一个现象两个行业命运相反。

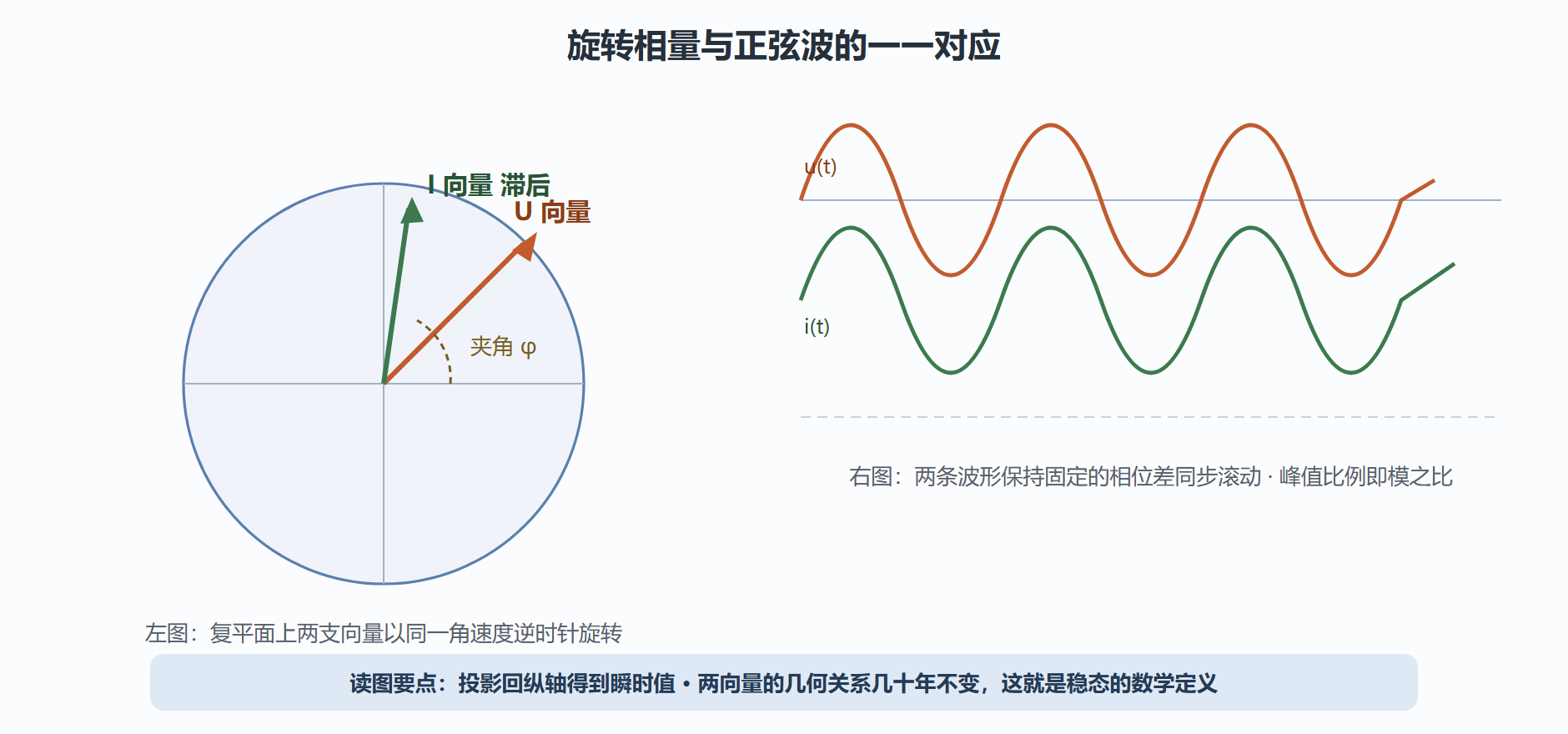

图：旋转相量与正弦波形的对应关系

这张图的妙处在于把"时间问题"折成"空间问题"。波形要画无数张才看得完，旋转的向量却只有一支——初相位定了它的出发位置，夹角定了它与同伴的相对关系，此后再无变化。求解网络时你面对的是一张静态的几何图形，微分方程的时间之矢被彻底折叠。

功率的四个名字

相量世界的功率也需要扩展。有功功率 P 是电压电流同频分量共同贡献的真实做功率，单位瓦特，等于电压有效值、电流有效值与 cosφ 三者之积。无功功率 Q 是电场磁场与电源之间往复搬运的交换速率，单位乏，不耗能却占通道。视在功率 S 是两者的勾股合成，单位伏安，变压器铭牌上的容量就是它。功率因数 cosφ 则是有功占视在的比例，工业计费体系对低功率用户罚款的依据全在此处。

一台典型配电变压器的容量分解大致如此：若 cosφ 从 0.7 补偿到 0.95，同样一千千伏安的视在容量可携带的有功从七百千瓦升到九百五十千瓦，几乎白捡四分之一的输送能力——这就是为什么每座工厂都会装电容补偿柜。

案例：机加车间无功补偿容量的确定

背景是一间中型机加车间，新增五台变频驱动的加工中心后，进线柜上功率因数表读数跌到 0.68，供电公司下发整改通知。实测数据：总有功约 85 千瓦，总无功约 92 千乏，呈强感性。

操作分四步。第一步定目标：把功率因数提到 0.94 以上，对应的目标无功角约为二十度。第二步算需要抵消的无功：现状视在功率等于八十五除以零点六八，约 125 千伏安；目标视在等于八十五除以零点九四，约 90.4 千伏安；目标残余无功等于根号下视在平方减有功平方，约 31 千乏。第三步求补偿容量：92 减 31 得约 61 千乏，选取标准的十二路自动投切电容柜，配置每组 5 千乏共十二组并留一路备用。第四步校验谐振风险：柜内串联百分之七的电抗器，把调谐点压到四次谐波以下，避免与电网背景谐波发生并联谐振放大。

结果：投运后功率因数稳定在 0.95 到 0.97 区间，月力调电费由罚转奖，同时变压器带载余量肉眼可见地回来了。解读层面有三个收获——补偿必须分组自动投切，因为夜间轻载时若整柜电容不退，会过补造成电压抬升和返送无功；串抗不是可有可无的细节，现代电网谐波背景复杂，裸电容柜出事故的先例并不少；变频器产生的 5 次 7 次谐波电流会被电容回路吸收性放大，这属于第 7 章电磁兼容的预演。

变式练习：如果同样的电感性问题出现在几十瓦的小型电子设备内部，做法完全不同——不去建补偿柜，而是在开关电源输入端加 X 电容与电感构成的无源校正网络，或者直接选带功率因数校正功能的电源模块。规模决定方案，原理一脉相承。

💡 判断一个负载是感性还是容性，最省事的办法是看电压过零时电流的方向趋势，或者干脆看它让功率因数表往哪边偏——补偿方向永远朝着"把相位差往零拧"。

归纳成本节四条：

• 三要素定死一个正弦量：幅值、频率、初相，有效值按零点七零七换算。
• 相量替换是交流世界的通用货币：微分积分降为乘除，三种元件共用欧姆定律形式。
• 四个功率名字各司其职：P 做功、Q 占道、S 定容量、cosφ 定奖惩。
• 谐振是把双刃剑：通信靠它选频，电网防它放大，区别只在你要什么。

下一节走出稳态的舒适区：开关闭合的那一刻，电容电压不许跳变的规矩将制造一段谁也绕不过去的过渡期。
