本节摘要:开关闭合或断开的瞬间,电容电压与电感电流因储能连续而不能跳变,电路从旧稳态滑向新稳态要经历一段过渡过程。本节用换路定则加三要素法,把任意一阶暂态问题压缩成"三个数写一条曲线",并借变频器上电冲击电阻的选型案例,展示这段几百毫秒的过程如何决定器件生死。
直流和相量两节处理的都是"已经稳定很久"的世界,本节专门看"正在变化的那一小段"。为什么必须单独立一节?因为大量故障恰恰发生在切换的毫秒瞬间:保险丝在合闸时熔断、触点在分断时拉弧、芯片在上电时复位失败——稳态计算对这些问题统统失明。
物理原因一句话讲完:能量不能凭空出现或消失。电容储存的电场能量由电压决定,突变电压等于要求能量瞬时增减,对应无穷大功率,现实中不存在;所以电容两端电压连续。同理磁场能量由电流决定,流过电感的电流连续。这两条合称换路定则,设开关动作发生在 t 等于零,则零负时刻与零正时刻这两个量取值相同——它们就是暂态过程的初始条件。

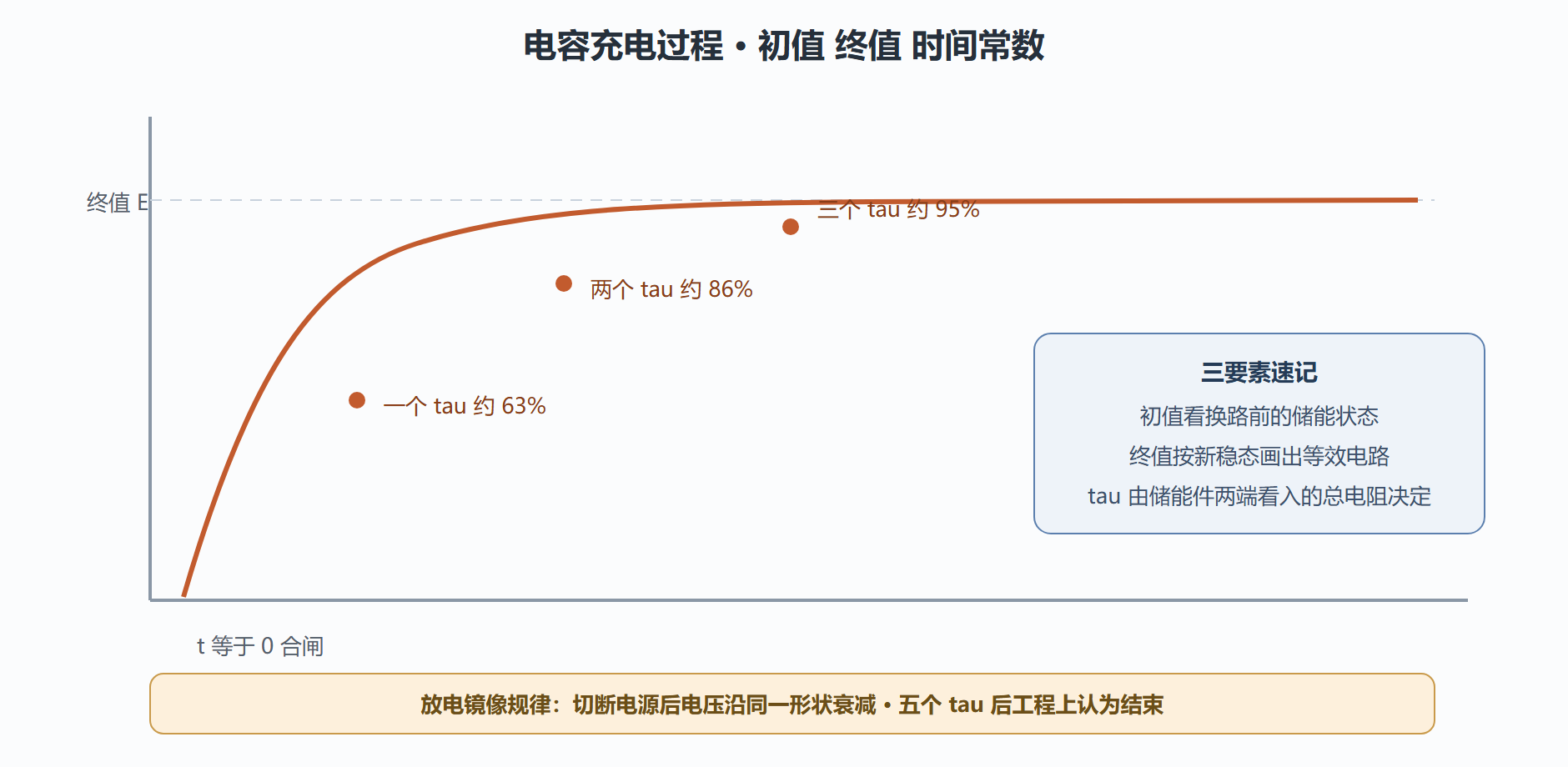

能量约束还给出另一半结论:如果外部没有电源维持,储了能的电容或电感会通过回路里的电阻把能量放掉,放完为止。于是任何一阶暂态的形状都逃不出同一条指数曲线:从初值出发向终值收拢,快慢由时间常数决定。RC 电路里 tau 等于 R 乘 C,RL 电路里 tau 等于 L 除以 R。三种参数凑出的曲线可以用统一公式表达:
f(t) 等于 f(无穷) 加上方括号里 f(零正) 减 f(无穷) 乘 e 的负 t 次方除以 tau。这个表达式连同它的三个输入量合称三要素法——初值、终值、时间常数。你会算这三个数,就等于会解全部一阶暂态题。

读图时分清两件事的归属:曲线的整体高度由电源和结构给出(初值到终值的落差),曲线的横向节奏只认时间常数(每过一个 tau,剩余距离被走掉六成三)。二阶及以上的电路会出现振荡甚至超调,那属于自动控制原理的地盘,本章不展开,但记住判断信号:只要网络里同时有 C 和 L,就要警惕它不再是纯收敛曲线。
RC 串联网络在不同取点上表现出不同脾气:输出取自电阻时,高频分量占优,电路近似高通;输出取自电容时,低频保留、高频被抹平,近似低通。当时间常数远小于信号周期时,电阻端的尖窄脉冲几乎正比于输入的变化率,这就是模拟领域经典的微分运算;反过来时间常数远大于周期时,电容端缓慢爬坡近似对输入做积分。数字示波器的探头补偿、老式电视机的同步分离,用的都是这些朴素结构。
背景是一台 7.5 千瓦的变频驱动柜改造项目。原设计在整流桥后的直流母线上挂了两组各 680 微法的电解电容,供应商新批次改为更大容量的 1000 微法以求更长掉电保持时间,结果第一批样机上电试机时充电回路的限流水泥电阻炸壳冒烟。
操作过程先复现再定量。第一步复现故障:用隔离示波器抓合闸瞬间母线电压与限流电阻电流波形,看到峰值电流超过六十安、持续约二十毫秒,电阻外壳温度骤升。第二步解释现象:合闸前母线电压为零(电容已放净),这是初值;充满后母线应达约 537 伏的峰值整流电压,这是终值;中间那条陡峭的爬升曲线完全由回路阻抗决定——原设计的限流电阻为 22 欧,如今电容容量放大近一半,时间常数虽变长,但最初的电流冲击取决于电阻而不是电容,唯一限制峰值的就是那只 22 欧电阻,峰值本应约二十四安,实际测量更高是因为整流桥与线路阻抗远低于假设,且合闸相位恰逢电网峰值。
第三步重新选型。目标定为把冲击电流限制在十五安以内且充电完成时间不超过零点五秒。由欧姆关系取电阻约 36 欧功率等级五十瓦的水泥电阻;核算时间常数:36 欧乘以零点零二法拉约得零点七秒,偏长;改用带旁路的方案——电阻并接一只继电器触点,充电完成检测到位后闭合将电阻短接,既压住了冲击又不牺牲正常运行效率,最终采用三十欧加旁路继电器的成熟配置。第四步装机验证:连续冷起机一百次,电阻温升稳定,浪涌电流峰值约十四安,母线在一秒内建立额定电压。
结果令人满意,解读更要说透三点。其一,本案例是"初值终值定形状、电阻定节奏"的标准教材剧:电容容量只改变时间常数,冲击电流的大头由电阻网络独自承担,选型思考顺序必须从能量路径入手。其二,继电器旁路的动作阈值要与充电进度配合,过早吸合等于取消限流,过晚则电阻持续发热——工程细节往往在时间轴上打架。其三,掉电保持时间确实随电容增大而改善,但代价集中体现在上电策略上,任何指标都不能孤立优化。
变式思考:同样的限流思路被移植到无数场合——白炽灯冷阻小所以配电子镇流的预热启动,固态继电器靠零交叉触发避开相位随机合闸的大冲击,电机软起动器本质是一串可控的"可调电阻"。识别出"这是一个暂态问题"的那一刻,工具箱就已经打开了。
⚠️ 电感侧的镜像陷阱别忽略:切断继电器线圈这类感性支路时,电流不许瞬断,感应高压会在触点间拉弧打火——并联一只续流二极管给电流留退路,是本节知识的另一面用法。
RC 讲得多,RL 的一阶暂态完全对偶,握住对应关系即可批量换算:电容换电感、电压换电流、串联换并联、时间常数从电阻乘电容换成电感除以电阻。举一个三十秒可验算的小例子——继电器线圈电感五百毫亨、回路电阻一百欧,断开电源后电流衰减的时间常数为五毫秒,大约二十五毫秒后触点间隙里才算真正风平浪静。这段短短的窗口正是打火拉弧的舞台时间,也解释了为什么要给线圈并一只续流二极管来把衰减放缓到数十毫秒并顺便钳住尖峰。缓与猛在这里是一对手艺活:衰减越慢,感应高压越温和,但继电器释放动作也随之迟钝;追求快速释放的场合宁可串一只齐纳管抬高放电路径电压,既保住速度又限制峰值。
数字系统的上电序列同样活在这套逻辑里。处理器要求内核先于外设供电的时刻关系,本质上是多组充放电曲线的编排问题:各级电源监测芯片比较各自电压爬坡进度,按时序门槛逐级放开使能——把它想成一场由时间常数指挥的多米诺骨牌,任何一个常数配错都会在毫伏级的窗缝里卡壳。排查这类问题的工具不过是万用表加双通道示波器,但读懂波形需要脑子里始终装着那条指数曲线的形状。至此你应当同意这个说法:暂态分析不是数学练习题,而是每天开关机之间持续上演的现实剧。
本节的四点沉淀:
下一节走出单相的小世界:把三根错开一百二十度的火线编成一队,供电系统如何因此获得三倍的秩序与效率。
