3.3 集成运算放大器

3.3 集成运算放大器

本节摘要：运算放大器是一个增益高到无法直接使用的差分放大核，配上深度负反馈后却变成电路里最好用的积木：虚短与虚断两条假设之下，反相比例、同相跟随、加减法、积分微分统统退化为电阻比之间的初等代数。本节给出核心拓扑的推导与速查矩阵，讨论真实器件的边界参数，并用一路毫伏级传感器信号的调理设计把理论走成实物。

从"用不了"到"离不开"

裸运放的开环增益动辄十万倍以上，输入哪怕两毫伏的不平衡都会被顶到满幅——直接当放大器用毫无道理。工程解法是把它大部分增益"上缴"给反馈网络：输出经电阻网络回授到反相输入端，环路增益越深，闭环特性就越由外接电阻决定而与芯片本身无关。这个思路与射随器的自举一脉相承，只是推到了极致——增益不再是买来的，而是配出来的。

分析此类电路只需要两条假设。虚断：输入端几乎不吸电流，因为输入阻抗极大。虚短：深度负反馈会把两输入端的电位差自动驱赶到近乎为零。两条合用，任何线性运放电路都能在两行之内写出答案，这是模拟电子课程投入产出比最高的一块知识。

先推导最常用的反相比例器。信号经 R1 进反相端，反馈电阻 Rf 跨在同相输出与反相端之间，同相端接地。由虚短知反相端电位约为零（虚地）；由虚断知流过 R1 的电流全部流入 Rf。于是输出等于负的 Rf 比 R1 倍的输入——放大倍数只看两只电阻的比值，符号取负。输入阻抗就是 R1 本身，这一点选型时容易漏算。

同相结构则把信号送进同相端、反馈网仍然拉回反相端，电压增益为一加 Rf 比 R1，永为正值且不低于一倍；输入阻抗近乎无穷大，是缓冲小信号的首选。令反馈电阻为零便得到纯粹的电压跟随器——理论上没有更简单的放大电路了。

其余功能拓扑可以在此框架内批量制造：

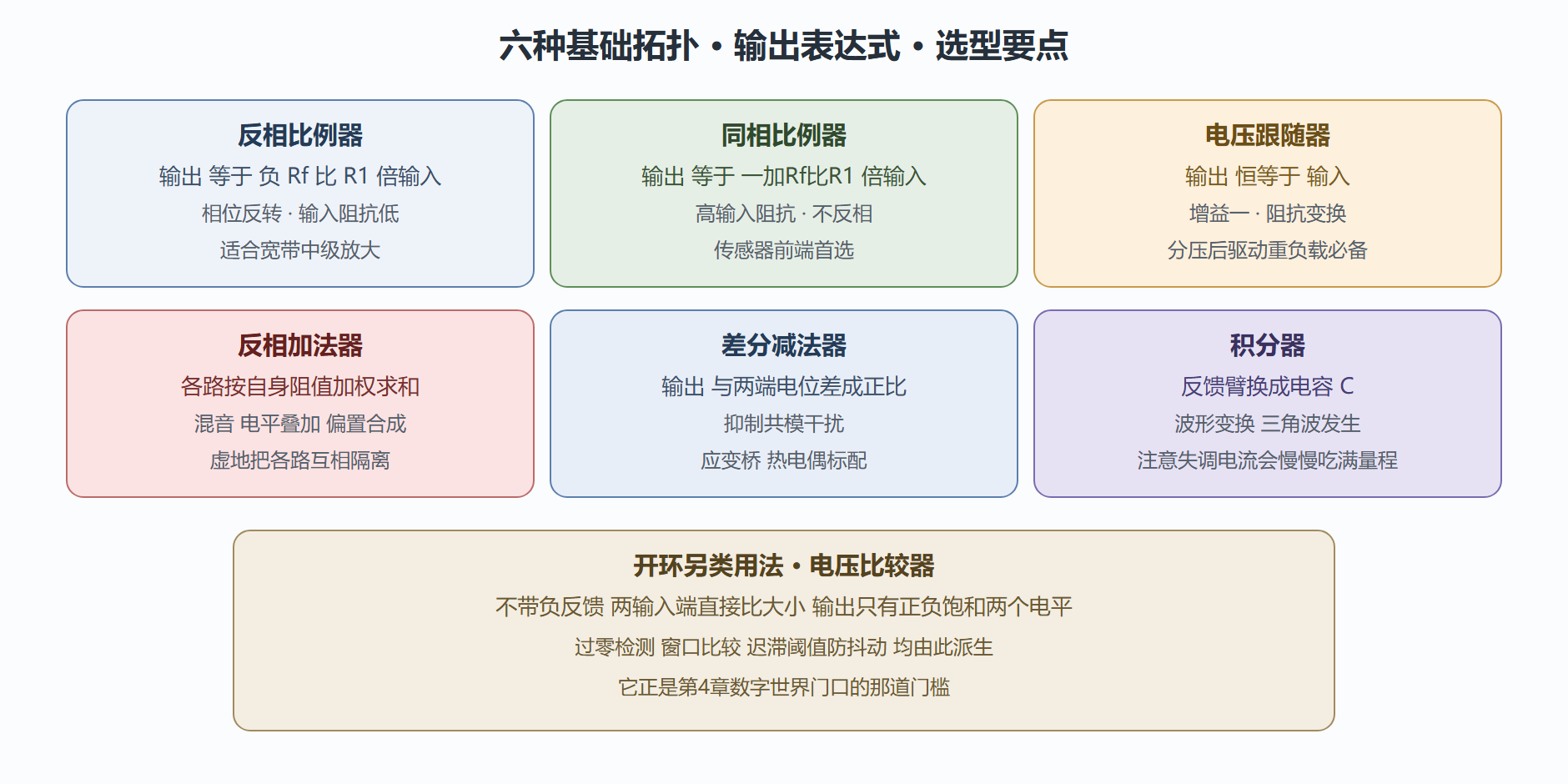

图：常用运放拓扑速查矩阵

这张矩阵能覆盖日常九成的线性应用，但五张卡片都依赖同一个前提：环内深度负反馈成立。一旦频率升高，器件增益跟不上、相移累计，反馈可能由负转正引发振荡——这就是为什么集成块的增益带宽积与压摆率两项参数必须纳入选型清单。

真实器件与理想模型的距离

理想模型欠下的账要逐项还清。输入失调电压让零输入时输出不为零，直流精度的天花板常由它决定，微伏级器件价格翻着跟头上涨。偏置与失调电流在大反馈电阻上烧出额外压降，反相端对地加一只平衡电阻可抵消大半。增益带宽积规定一百倍增益的电路带宽只剩该值的百分之一——想要百兆带宽加千倍增益？单级做不到，得拆两级。压摆率限制大信号不失真的极限斜率，方波变梯形波的元凶多半是它。电源抑制比与共模抑制比则说明供电与共模干扰如何漏进输出，电源干净与否在这里现原形。

还有一条容易被忽略的纪律：单电源供电时输入输出都到不了电源轨，负半周会被削掉；要么虚地偏置抬高中点，要么选标明轨到轨的型号。轨到轨不等于真能骑到轨道上，靠近端头仍有一个几十毫伏的死区，读手册时要翻到典型曲线那一页而不是只看首页广告词。

案例：热电堆人体测温头的毫伏级信号调理

背景是一款壁挂式体温筛查设备，热电堆传感器对准额头区域输出仅几毫伏、随目标温度每度变化约零点四毫伏；要求调理后满摆幅交给单片机的模数转换口，分辨率需达到零点一度对应的信号变化，且现场环境里有开关电源噪声。

操作按五个环节推进。第一环节定结构：信号源内阻约五十千欧属高阻微弱源，任何反相结构的低输入阻抗都不合适，选择同相拓扑，前级跟随后再做增益。第二环节算增益：传感器在三十至四十二度的关心区间输出约三到八毫伏，ADC 参考电压二点零四八伏，若只做纯放大需要三百多倍还浪费量程下段，于是采用"放大加电平搬移"两级方案——第一级同相四十倍得到零点一二到零点三二伏的小台阶，第二级差分减法器叠加一点二伏基准并再乘六倍，最终送到 ADC 的信号落在零点七二到一点九二伏之间，恰好占满参考窗的中上段。第三环节处理干扰：第一级反馈电阻并联一颗小电容做一阶低通，转折频率设在十五赫兹附近保住体温变化的缓慢包络、砍掉工频及以上成分；同相端到地再加 RC 双重滤噪。第四环节抠精度：选斩波型自稳零运放把失调压到十微伏以内，反馈电阻改用百分之零点一的金属膜，省下的漂移足够换回半个量级的有效位数。第五环节复核带宽与稳定性：四十倍级的闭环带宽按器件增益带宽积除以四十估算仍有数十赫兹余量，反馈电容同时兼任相位补偿，示波器观察阶跃响应无振铃。

结果验证令人踏实：将标准黑体炉依次设定三十四、三十六点五、三十九度，实测调理输出的三点拟合直线非线性偏差低于千分之一点五，整链路温漂折算小于每度零点零二摄氏度显示误差；用手快速扇风制造扰动，输出仅有毫秒级轻微抖动随即恢复。解读同样重要——本项目最大的技术风险不在放大而在搬运基准：第二级的一点二伏来自专用基准芯片而非电阻分压，否则电源纹波将以六倍增益直灌输出；调零环节保留了一路可微调的注入支路，产线上用两点校准替代逐台调位器，这正是工程量产思维对实验室习惯的一次替换。

变式练习：同样的五步法可以平移到称重传感器（毫伏每伏灵敏度差分输出）、光电二极管（跨阻放大器、反馈臂即电阻）、麦克风前置（交流耦合加单电源虚地）等场景，拓扑在矩阵里选，流程一字不改——先定结构、再算增益与电平窗口、然后设滤波、接着抠精度、最后验稳定，这是全行业通用的模拟前端设计节奏。

💡 判断负反馈是否深到可以放心使用虚短：查器件在该增益下的环路裕量，或者干脆看阶跃响应有没有振铃；数值拿不准时，宁可少要二十倍增益也要稳，振荡的板子什么都测不准。

收好这节的四件工具：

• 虚短加虚断两步出结果：绝大多数线性运放电路无需方程组。
• 反相同相同差一积分：五种拓扑对应五种用途，输出式只在电阻比上做文章。
• 理想之外的六个坑：失调、偏流、带宽积、压摆率、抑制比、轨到轨死区。
• 设计节奏五拍：定结构、算增益、设滤波、抠精度、验稳定，顺序别乱。

放大链路的最后一块短板在能量侧：这些精密电路需要一块纹波干净、跌落不动的供电。下一节进入电源与稳压技术的正题。
