3.4 电源与稳压技术

3.4 电源与稳压技术

本节摘要：任何电路的表演都建立在供电这层地板之上。本节沿"整流、滤波、稳压"三级台阶讲完线性电源的全流程，再对照展开开关变换器的基本套路，给出线性与开关两条技术路线的对比矩阵，并用一块从十二伏电池给五伏单片机系统供电的真实选型案例收尾。理解本章，前面所有放大电路才算有了可靠的地板。

先把交流捋直再磨平

电网给的是每秒五十次改变方向的正弦波，而电路要的是纹丝不动的直流。两级改造缺一不可。整流：上一章介绍过的四管电桥把负半周翻转过来，输出变成方向不变、幅度起伏的脉动直流。滤波：在整流输出后挂一颗大电容，峰值时它吞下多余电荷、谷值时吐出来填坑，脉动被削成一条带小波纹的缓坡。滤波电容取值有个常用估算：每一安培负载电流大约需要一千五百到两千微法才能把一百赫兹的纹波谷控制在可接受范围——这是经验公式不是定律，电流更大时按纹波电压要求反推更稳妥。

粗滤之后的直流还带着两种毛病：幅值随电网波动和负载增减而漂移（调整率差），残余纹波对精密模拟电路仍然太吵。第三级稳压由此登场。

线性稳压：串联调节的老实人

经典的三端稳压器内部是一条负反馈控制链：基准源产生一个精确参考，误差放大器拿输出采样与之比较，差值去调一只串在主回路里的调整管的导通深度。输出想升，调整管立刻收紧；输出欲跌，调整管随即放开——如同水龙头后面的那位看水工，池子水位高了关一点、低了开一点。

这种结构的好处清单很长：纹波抑制可达八十分贝以上，噪声是微伏级，响应快到微秒级，外围只要三颗电容，成本几十美分起步。代价 equally 直白：全部压差乘以负载电流都以热的形式烧掉。输入九伏输出五伏、电流一安时，四瓦的热量需要相当尺寸的散热片伺候；效率约百分之五十六，在电池设备里等于自断粮草。近年的低压差型号 LDO 把最小压差从两三伏压到零点一二伏甚至更低，散热矛盾缓解但仍未根治——本质上线性稳压是一只"可以自动调阻值的电阻"，电阻就该发热。

开关变换：让管子只在两个极端跳舞

开关电源换了整套哲学。以最常见的降压拓扑 Buck 为例：开关管以几十千赫兹到兆级的频率在饱和与截止之间高速切换，经二极管续流、电感储能平滑之后输出连续电流；输出采样回馈到 PWM 控制器，通过调节导通时间占比（占空比）来维持电压恒定。因为管子要么全开（压降极低）要么全断（无电流），自身的损耗小到忽略不计，效率轻松超过百分之九十。能量像打包快递一样一批批搬运而不是边走边漏，这就是"开关"二字的含义。

代价同样鲜明。开关动作天生制造噪声：输出纹波虽然只有几十毫伏，但高频毛刺与辐射干扰会污染整个系统，这正是第 7 章电磁兼容章节的重要课题之一；环路设计、电感磁芯选型、布局布线都比线性方案讲究得多，调试周期成倍拉长。下表把两条路线摊开对比：

两者并非你死我活，成熟产品的标准配置恰恰是串联组合：先用 Buck 从十二伏高效降到六点五伏吃掉大压差，再用 LDO 收尾到五伏——大头热量由开关级扛，模拟负载享受干净结尾。层层递进的"先糙后精"原则贯穿整个电源体系。

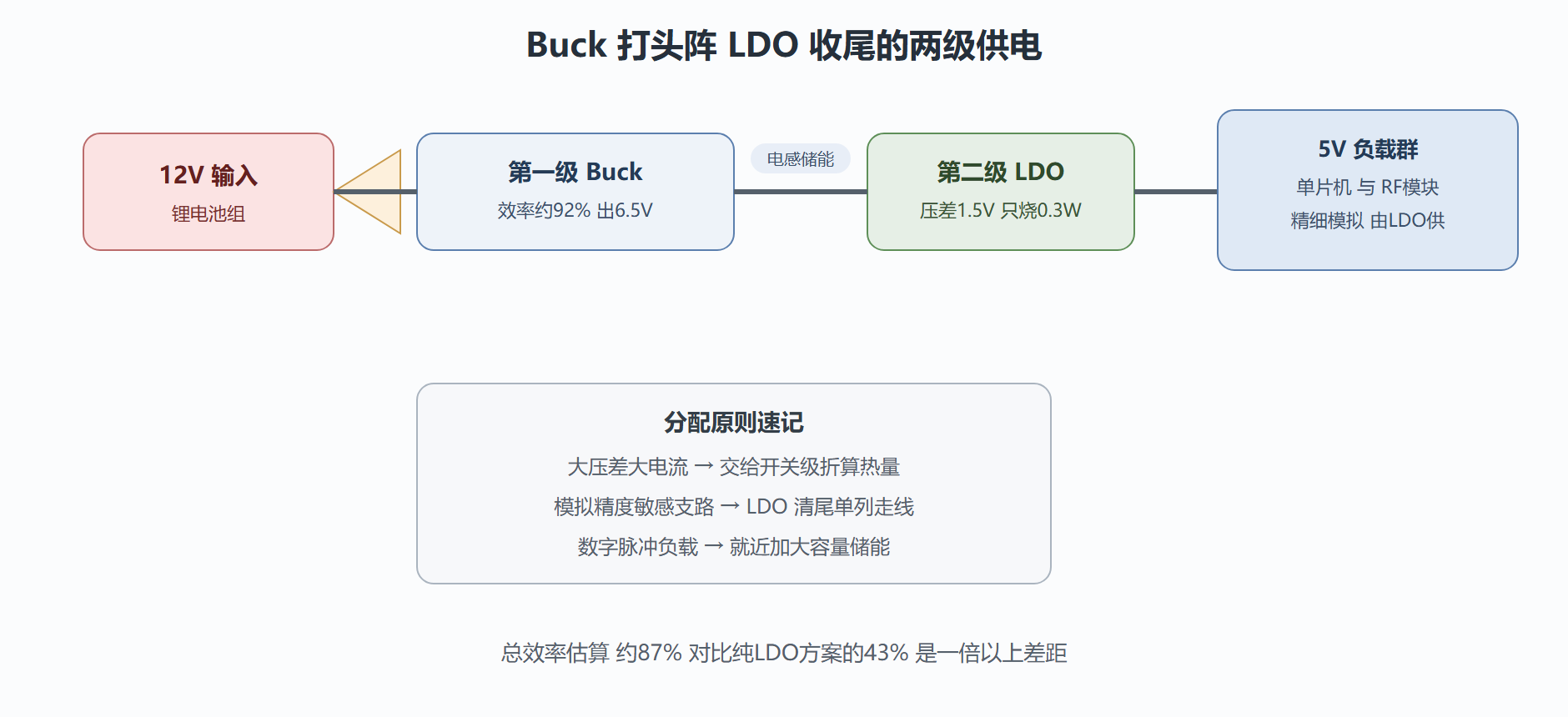

图：十二伏转五伏系统的两级供电架构

案例：便携检测仪的供电选型全程

背景是一台手持式蓄电池内阻检测仪：电池组标称十二伏，系统内有开关频率二十六兆赫兹的单片机、一路射频收发模块和一个仪表放大器前端的模拟部分，整机峰值电流六百毫安，续航目标是连续工作十小时。

操作第一阶段算账。全部负载若由十二伏直接线性降到五伏，按峰值估算功耗为七伏乘零点六安得四点二瓦——电池组立刻判死刑；即便平均电流打对折也有两瓦级别浪费，续航目标无从谈起。第二阶段定框架：采纳上面的两级方案，Buck 承担主要降压，效率取保守的九成；LDO 只负责模拟支路约八十毫安的小流量，压差一点五伏仅烧零点一二瓦。整机折算平均效率约百分之八十五，续航推算达标且有余量。第三阶段抓细节：Buck 的电感饱和电流必须高于峰值电流至少三成余量；反馈分压网络用百分之一的精密电阻防止输出漂移越出 LDO 安全区；射频模块单独经由磁珠从五伏分支供给，切断数字毛刺窜入天线的通道。第四阶段验证：热像仪检查满载三十分钟，最高温点出现在 Buck 电感约四十六摄氏度属正常；示波器抓 LDO 输出的纹波仅为微伏级，仪表放大器读数抖动满足指标；整机断续工作十一小时四十分才触发欠压保护。

结果之外更要解读三条经验。其一，选型从来不是器件间的比较而是架构间的比较——先定"谁降压谁清尾"，再谈芯片型号。其二，纹波预算要按下游最挑剔的用户倒推：模拟前端要求百微伏级，那么数字侧的毫伏级纹波即使合规也必须物理隔离。其三，电池设备的真正杀手常不在稳压器而在待机策略，深睡模式下应能让开关级进入轻载跳频甚至直接休眠，这类细节要在立项阶段写进需求，事后再补极难。

变式训练：同样的决策树放到几类典型场景里各自长成不同答案——汽车行车记录仪面对九到十六伏宽压输入，首选宽压同步 Buck 一站到底；廉价充电宝内部升压到五伏， BOOST 拓扑是唯一主角；而一台音频发烧友的分立电源，则反其道行之全部堆料线性加超大环形变压器，为的是把本底噪声再往深处挖一截。没有最好的电源，只有最匹配场合的电源。

💡 记住那条隐形的地板法则：电路再精妙也只能做到供电地板允许的水平。示波器上出现来路不明的波形抖动，第一时间该怀疑的不是芯片，而是这块地板本身。

本节收编四条：

• 三级台阶造线性电源：整流捋方向、滤波垫起伏、稳压锁数值。
• 线性靠烧钱差换干净：LDO 适合模拟尾巴不适合大压差主力。
• 开关靠切换占效率高地：噪声与设计难度是它的入场费。
• 组合拳是标准答案：Buck 折算大压差、LDO 清扫末段纹波，各守一段。

模拟世界的旅程到此完整：信号有源头、有放大、有调理、也有了供养这一切的能量。第 4 章将跨过一道门槛——当不再计较中间值、只用高低两态说话时，工程会展现出完全不同的效率之美。
