本节摘要：测量是把物理世界翻译成数字的行为，而仪器是译者——译者出错，一切后续分析都是空中楼阁。本节先立误差与不确定度的规矩，再把万用表、钳形表、绝缘电阻表、示波器四件高频工具的正确姿势逐一过堂，重点拆解那些"读数正常但方法错误"的隐性冤案，并用一次开关电源纹波测量的完整流程示范什么叫严谨。

任何读数都是三合一

翻开仪表显示的一串数字之前，先在心里做拆解：真实值、系统偏差、随机噪声三者叠加才是眼前这个数。系统偏差是可以查证并修正的部分——没归零的表、没补偿的探头、未标定的分流器；随机噪声靠多次取平均或加大时间窗压制；而不确定度是对前两者残余影响的诚实声明。一份合格测量报告从来不止一个数字：零点五安加减百分之一点五加两个字的写法才对得起读者。

由此派生三条纪律。其一，量程选择让读数落在满量程三分之二以上，指针表尤其如此——分辨率是一张固定的饼，读数越靠近顶格分到的越小。其二，换测量对象必换档位，电流档并联进电路等于制造短路，是仪表非正常损耗排行榜第一名。其三，重要结论要有第二来源交叉验证，单表孤证不立。

四件日常兵器的操作守则

数字万用表是用量最大的入口级工具。电压档内阻通常十兆欧，跨在电路两端几乎不分流，这是它测电压近乎无损的原因；反过来电流档内阻极低，必须串联断点接入。有个高价值的变通用法叫"监压代替断线"：怀疑回路某元件开路时,把电压表跨在其两端读出接近电源值即是断点——不需要动烙铁就能完成分段定位。电阻与通断档一律要求断电并放电后使用，否则轻则读数荒诞重则损坏表芯。挑选时优先确认是否具备真有效值响应，普通平均值折算的表在变频器、开关电源这类畸变波形面前能差出一大截。

钳形表的价值在于免断线：卡爪套住一根导线感应磁场即报电流。使用要诀有三条——每次只钳单根，三相同钳磁场抵消读数必然近零；卡爪闭合面保持洁净贴紧，微小气隙就让小电流读数失真；测小电流时可让导线绕钳心穿三匝再除以三提高分辨力。

绝缘电阻表俗称摇表，专测电气设备的绝缘水平：输出几百到几千伏直流，把漏电流换算成兆欧级的阻值显示。它是预防性试验的核心手段，量的是防患于未然的能力而不是工作性能。红线两条：绝不可带电测量；测电容性设备前后都要充分放电。数值判读要看趋势与环境温度记录，单纯比绝对值容易误判。

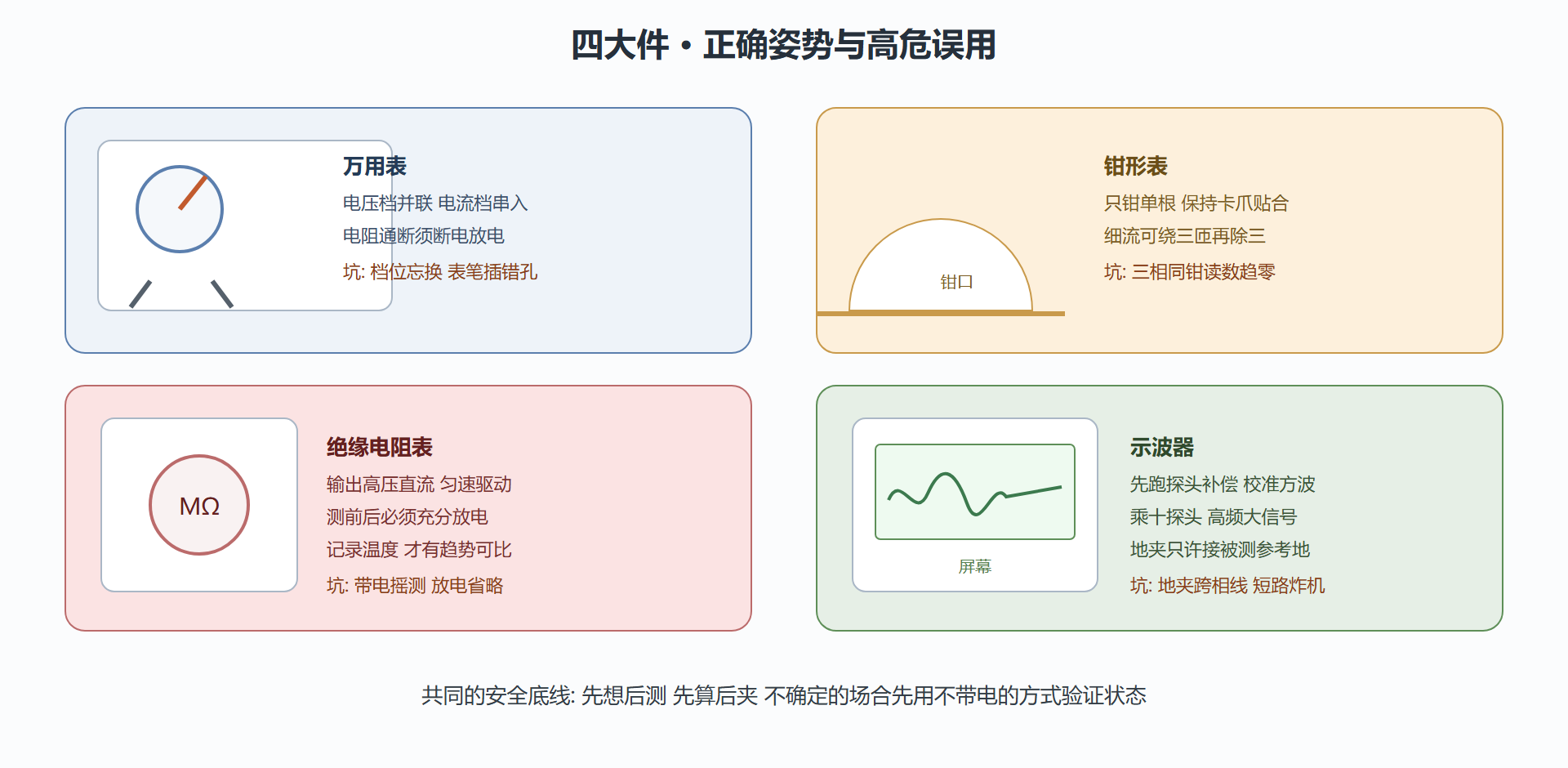

图：四件常用仪器的关键旋钮与陷阱标注

示波器的地位特殊：前三件给结论，它给过程。但它的坑也最深。第一坑是探头忘补偿——标准方波的过冲圆角直接歪曲上升沿判断，每次换通道花三十秒跑一遍校准口波形是铁律。第二坑是接地环路：探头的地夹与市电安全地相连，两台各自接地的设备之间只要有电位差，地夹就成了载流旁路，轻则毛刺铺屏重则打火跳闸，测浮地电路要么隔离供电要么差分探头。第三坑是不看带宽与采样配置就下结论：毛刺是真是假要结合时基和峰值检测模式交叉判断。

案例：一块开关电源纹波的正确测量

背景是验收一批定制适配器。合同约定二十兆赫兹带宽内纹波峰峰值不超过五十毫伏，供方自测只有二十八毫伏，需方复测却报七十毫伏超标，双方数据打架，责任争议一触即发。

操作第一步统一测量装置而非争论读数：示波器带宽限到二十兆赫兹、耦合置交流、档位置每格十毫伏；关键是探头改装——舍弃长地线的鳄鱼夹，改用弹簧地针短环接地，去掉那圈天线式的环路。第二步规范取点：在模块输出电容根部实测，禁止从远端接线柱引飞线,防止把线上寄生电感的振铃记进账本。第三步执行读数规程：连续抓五十个周期叠加统计峰峰分布取上沿，同时记录温升后的四十分钟复测数据排除热漂移。第四步仲裁差异来源：按新规程双方互测对方样机，供方的二十八毫伏复现不出来——真相是其原测试用了长地线却侥幸未显化，需方的七十毫伏则源于取样点选在电缆末端叠加了线缆谐振尖峰。

结果以统一规程下的三十九毫伏定案，判定合格但裕量偏薄。解读有三条值得刻进习惯：其一，纹波与噪声要分开记账，真正的纹波来自开关频率及其倍频，宽带毛刺多是辐射耦合进来借道探头，限制带宽正是为了不让后者搅局；其二，探头物理形态就是测量结果的一部分，弹簧地针对高频测量不是讲究而是必需；其三，当双方数据矛盾时，别急着质疑人品，先写下一页共同的测量规程——绝大多数测不准的案例输在方法不在仪器。变式延伸至强电侧同样适用：测量变频器输出电压若把普通 RMS 表的读数当真会天差地别，因为 PWM 斩波波形的平均值截断方式不同表的算法假设完全不同，认准宽频带真有效值仪表并结合波形图判读才有意义。

💡 记住这条优先级：测量方法 > 探头质量 > 仪器精度 > 读数位数。新人沉迷最后一位，老手死磕第一位。

打包五句：

• 读数是三维合成：真值、偏差、噪声并存，报告要带不确定度。
• 并压串流的纪律不可破：电流档并错是烧表第一原因。
• 摇表管未来不管现在：绝缘数据离开温度记录没有意义。
• 示波器的三道门槛：补偿、地环、带宽，各设一道免冤案。
• 规程先行于仲裁：先统一怎么测，再争论测出什么。

把不确定度算成一笔具体的账

上一段的规矩若还嫌抽象，用一次典型测量把它落实。假设用五位半台表测一枚标称一百欧的标准电阻，读数九十九点九八五欧；台表年度校准证书给出该档误差限加负零点零一五欧，温漂贡献按实验室昼夜温差折算约零点零零六欧，分辨力一项取最小位的半个字约零点零零零五欧。三项按平方和开根号合成，不确定度约零点零一六欧——于是这份报告应写作九十九点九八五加减零点零一六欧。看似繁琐的三行演算，却能回答采购与研发之间最常打的官司：这批产品的阻值偏移到底是真漂了还是测量方法波动？没有不确定度做护栏，两边的争吵永远以嗓门定胜负。

数字示波器的使用也有一笔同类的选择账。垂直档位尽量让波形占满屏幕三分之二以上（同样的八位竖直分辨率下,波形越高有效位数越多）；时基与存储深度联合决定采样率——深存储不是装饰，它让你在抓长时间趋势的同时不必牺牲细节采样；触发是第三个旋钮位，边沿触发找周期、脉宽触发抓窄毛刺、串行总线触发直接解码协议帧，学会换触发方式的老工程师经常一个下午就定位完新手一周的悬案。
