6.4 传感器与数据采集

6.4 传感器与数据采集

本节摘要：单点测量升级为连续监控，中间隔着一整条链路：敏感元件、信号调理、传输制式、模数转换、布线抗扰。本节梳理工业测温与力学量两大常用族系的换能原理，讲清四线制标准信号的来龙去脉，给出采集系统参数配置的核算方法，并用一条四十点温度巡检系统的落地项目串起全部知识。

从物理量到电量的第一跳

传感器的使命是把温度、压力、位移这些非电量翻译成电路认识的语言，而这一跳的原理选择决定了系统的命运。热电偶靠两种不同金属接点的塞贝克效应发电，输出微伏级差分电动势——耐高温、结构结实、自身无源是它的三张王牌，代价是需要冷端补偿且灵敏度低；**热电阻（铂电阻）**走另一条路：铂丝阻值随温度近乎线性爬升，配合三线或四线接法消除引线电阻影响后精度极佳，中低温段（负五十至五百摄氏度）是它的主场。两者的选型口诀由量程独裁：超过六百度闭眼热电偶，追求零点一度的实验室精度则四线制铂电阻不容商量。

力学量的两大主力同样各有信仰。应变片把被测构件的微小形变转成栅丝阻值变化，桥路放大千倍才够用,优点是几乎不改被测对象刚度；压电式加速度计利用晶体受力生电，天生适合振动宽频测量，但它只对变化率响应，静态重力称不出，配电荷放大器才有完整生命。

四到二十毫安：工业现场的世界语

模拟传输制式的演化史是一部抗干扰斗争史。毫伏级原始信号直接拉到几十米外的控制室无异于裸奔，于是业界约定俗成了 4 至 20 毫安电流环标准：传感器就地完成第一级放大，把满量程映射为电流区间，两根导线既是回路又是电源（两线制的省线妙处），以恒流方式抵抗长线上的压降损耗。底部留在四毫安而不是零毫安大有深意——读数为零即可断定断线而非真值过下限，故障状态自带标记。数字时代的 HART 协议在环上叠加了调制信号实现远程组态，PROFIBUS、总线式变送器又更进一步，但二十毫安制至今仍是绝大多数现场变送器的出厂语言。

数字接口也不可不知：SPI 与 I2C 服务于板内短距芯片互联；RS485 凭借差分传输在百米级多点巡检中长期占据性价比之王的位置；MODBUS 协议则是这一层面的普通话，任何品牌的仪表都愿意说两句。

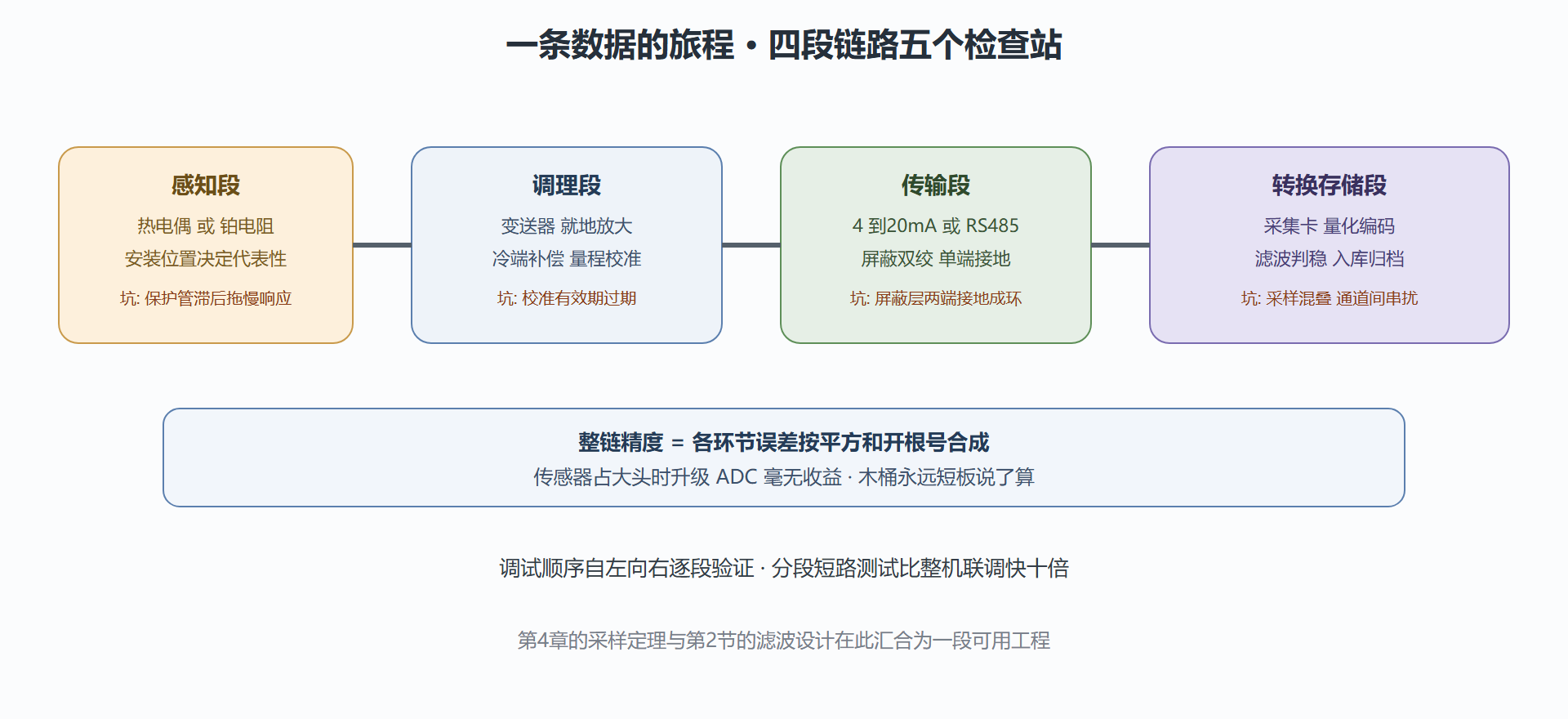

图：从被测对象到数据库的四段链路

参数配置的三笔账

搭一套采集系统要过三笔账。速率账：慢变化的工艺温度每秒一次绰绰有余，振动分析却要按最高关心频率的五到十倍取采样率并预留计算余量；多通道时分复用时把总吞吐除以通道数再打八折才是真实保底。精度账：按平方和开根号合成全链误差，经验规律是传感器贡献一半以上——想整体上一个台阶，钱应该先砸前端而不是采集卡。抗扰账：动力电缆与信号电缆分槽或直角交叉，屏蔽层单端接参考地（两端都接会在地电位差作用下变成载流环路，恰是干扰入场的金色大门），模拟地与数字地在板内一点相会而不是各自满天飞。

案例：四十点温度巡检系统从图纸到验收

背景是一条自动化烘线的节能改造评审环节：工艺要求对烘干炉沿线四十个点位做温度长期记录，分区报警阈值各不相同，现场环境存在大功率风机变频柜与并行铺设的动力母线，历史上有测控系统莫名跳数的教训。

操作第一步做现场勘察绘图：记录强电走线路径，规划信号桥架全程避开平行跨越，无法绕开的交叉一律九十度垂直穿越。第二步定型传感方案：低于三百度的区段全部选用 A 级四线制铂电阻（精度远超热电偶），两只高点位超过限值改用 K 型偶并为它们单独配置补偿导线与冷端模块——按原理特长分配岗位而不是贪图统一型号便宜。第三步规划拓扑：四十点按六个区划分给三个 RS485 网段的十六通道变送模块，通信轮询周期核算为一秒以内满足要求，物理上三段独立减少一根总线故障的全局杀伤半径。第四步接地与屏蔽实施纪律写成施工卡：每个变送器的屏蔽网在控制室侧单端接入等电位端子箱，炉体侧悬空包扎绝缘,并拍照留档防止后期检修私自改接。第五步软件配置与验证：通道命名写清物理位置，量程标定执行三点校验（冰点、沸点、工艺上限代表点）并生成检定记录;投运前用便携校验仪对每一路注入模拟电阻确认端到端读数与示值一致。

结果顺利通过评审与三个月试运行：跳数顽疾零复发，极端工况下的两点漂移通过趋势预测提前安排了更换。解读层面沉淀三条经验：其一，本项目最贵的技术决策不在器件而在那张"屏蔽单端接地"的施工卡——上一章的地环知识在这里兑现为生产力的典型案例；其二，分区隔离的网络架构让任何局部故障不升级为全局瘫痪，可靠性是设计出来的不是备份出来的；其三，三点校验留下的档案让一年后的偏差有了追溯基准，没有基线的精度承诺都是空话。变式思考可以推到无线场景：电池供电的 LoRa 温度节点正在吃掉短距有线市场，但工业金属罐区的电磁环境与电池寿命仍是硬约束——选无线还是四线制，本质是拿运行风险与施工成本做长期对赌，没有万能答案。

💡 一个屡试不爽的观察方法：判断一套采集系统是否可信，不要看它正常时的曲线，要看它坏掉时的表现——断线报零而不是读作室温、越界有标记而不是静默截断，这种失败姿态才是工程成熟度。

打包带走：

• 原理特长决定岗位分配：高温交给热电偶、精度交给铂电阻、动态交给压电。
• 四到二十毫安是世界语：活零点自带断线检测，恒流天生抗长线衰减。
• 三笔账缺一不可：速率、精度、抗扰，分开算清再合成。
• 屏蔽单端接地是纪律：两端皆接地等于请干扰进门。
• 失败姿态见真章：好人品是坏得明白的系统养成的。

本章让现场变得透明可见。下一章处理更凶狠的对头：那些能在空气里穿墙、能在雷雨天劈开门锁的能量——电磁兼容与安全防护。
