8.1 电力电子前沿：从硅到宽禁带

8.1 电力电子前沿：从硅到宽禁带

本节摘要：电力电子是用半导体开关对电能做手术的技术，材料与拓扑的每次跃迁都重塑设备形态。本节回顾从晶闸管到场效应管的演化逻辑，对比硅、碳化硅、氮化镓三种材料的性能版图，完成一个降压变换器关键参数的完整核算，并讨论宽禁带器件落地时真正的瓶颈所在——它往往不在芯片本身。

开关思路如何征服功率世界

第 3 章埋下的伏笔在此揭晓答案：让管子只在饱和与截止两个极端之间切换而不是线性发热，是效率革命的总钥匙。这门技术的第一代功臣晶闸管靠门极触发导通、电流过零关断，至今仍镇守着特高压直流输电这类超大功率关口；此后全控器件登场，MOSFET 让高速切换成为常态，IGBT 则在中高压区把场控的美德嫁接到电导调制带来的低通态压降上。所有进化的共同方向只有三个词：更快地切、更少地耗、扛得更狠。

变换器家族围绕这三个目标展开阵型。降压 Buck、升压 Boost 是一对基本句型,升降压与反激正激们不过是在不同隔离与极性要求下的语法变体；谐振软开关技术让电流电压在换向瞬间都自然过零,硬开关时代的损耗陡坡被直接削平。理解一个拓扑的最快方式永远是亲手算一遍它的静态参数——下面就用最基础的降压结构演练。

三种材料的性能版图

材料的战场决定器件的天花板。硅基器件经过半个世纪的压榨已逼近理论极限；碳化硅凭十倍于硅的临界击穿场强，在同样耐压下能把漂移区做得更薄——于是导通电阻骤降、又因带隙宽而能在数百度结温下工作，成为六百伏以上中大功率场的新王；氮化镓则是另一条路线：二维电子气结构带来极低的栅电荷与开关损耗，切换频率可以从百千赫兹一路推到兆赫级,让变压器和电感的体积按比例缩水，它在六十五伏到六百伏之间的高频小功率地带（快充、服务器电源）攻城略地。

三者不是简单的取代关系而是地理分区：

判断要不要上新材料的三问模板由此诞生：我的系统短板真的在开关损耗吗？成本差价能被体积或效率收益赎回吗？团队的驱动与布局工艺跟得上吗？三问全过才值得动身。

参数核算：一座四十八伏降压级的完整设计

任务是为通信设备的一块背板电源做主回路设计：输入四十八伏，输出十二伏，额定电流二十安，工作频率选一百千赫兹，允许的电感电流纹波取额定的百分之三十。

操作第一步算占空比：理想情况下输出比输入等于导通时间比周期，即十二除以四十八得零点二五。第二步定电感：伏秒平衡告诉我们开关导通期间电感承受输入减输出的电压差；纹波电流等于该电压乘以导通时间再除以电感量，反解电感值——导通时间为零点二五乘十万分之一秒约二点五微秒，电压差三十六伏，纹波指标为二十安乘零点三即六安，于是电感约等于三十六乘二点五微除以六，得十五微亨，考虑磁芯温升与容差向上圆整到十八微亨并核对其饱和电流必须高于峰值二十五安（二十加一半纹波）。第三步配输出电容：纹波电压由电容等效串联电阻主导，若限纹波五十毫伏且纹波电流六安则 ESR 需低于八毫欧，实际并联两颗低阻聚合物电容裕量妥当；容量维度还要校验负载突变时的跌落恢复。第四步核对开关损耗与死区：硬开关条件下开通损耗近似正比于频率、电压、电流与沿时间的乘积，粗算百分之一上下可接受；同步整流管的死区设为数十纳秒防直通短路。第五步热与布局联审：两瓦级别的损耗分配给散热片与铜箔铺焊,关键回路面积压缩到平方厘米级。

结果板测数据完整闭环：实测效率在半载处达到九十六点八,峰值超过九十七,纹波实测三十四毫伏满足限值，温升热点落在电感而非预期中的开关管——提示下一步可以把风道对着磁性件优化。解读环节的关键收获是设计顺序：先按公式落纸面参数，再用布局兑现它，最后靠测量修正认知——三层信息互相校准才算闭环,任何一层偷懒都会在下一层加倍偿还。变式训练放在宽禁带语境里立刻显出深度：同样的拓扑若换氮化镓管把频率推高一兆赫,电感体积缩到近十分之一,但此时的瓶颈转移到驱动回路寄生电感与 PCB 的毫米级布线功夫——材料升级的红利需要整个工程链条一起变现，这正是下一节之后要反复出现的主题。

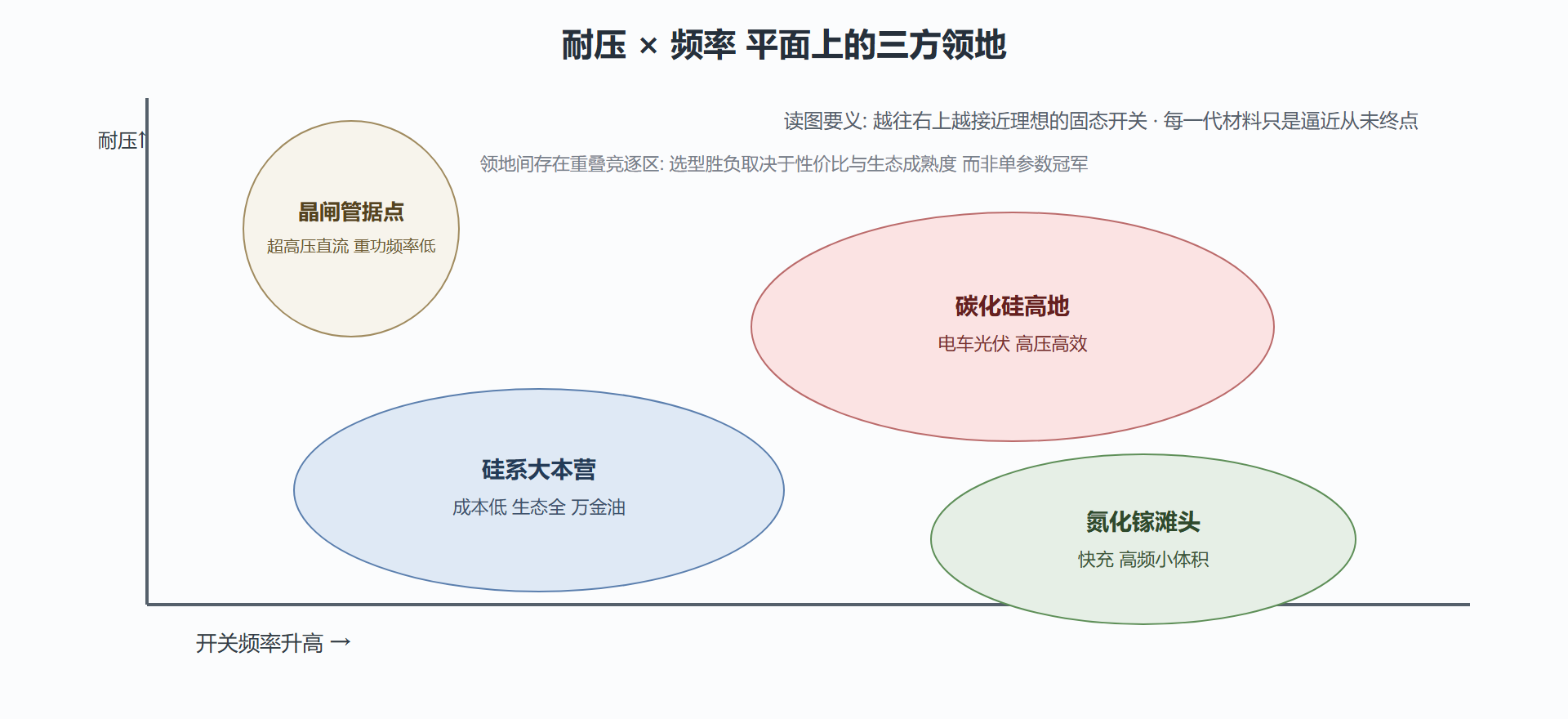

图：三代材料的攻防版图速记

💡 判断一份电源方案是否内行，看它敢不敢写出开关频率选择的理由。盲目的高频是浪费，不敢高频常常意味着没算过损耗预算。

打包带走：

• 开关哲学三连问：能不能只在两态切换？怎么让切换零损耗？损耗去哪了？
• 材料地图看地域不看名次：碳化硅守高压、氮化镓抢高频、硅仍是大多数。
• 参数手算不可省：占空比、伏秒积、纹波三角的三步推导是入行的投名状。
• 红利要链式兑现：新料的价值最终由驱动、布局、散热一起解锁。
• 测量修正纸上谈兵：效率曲线与热点位置永远比仿真更诚实。

驱动与死区：宽禁带落地的两处细账

换新材料后最容易被低估的两笔开销在驱动侧。第一笔是栅极驱动电阻：它同时决定开关沿陡度、振铃阻尼与驱动损耗，取值演算值得演示一遍——设器件栅电荷约十五纳库、希望开通沿压在二十纳秒内，则峰值驱动电流粗略等于电荷除以时间得零点七五安，回路总电阻按驱动电压除以该电流反推，扣除内阻后外接电阻落在十欧上下；阻值再小沿更陡但振铃失控，再大损耗爬升且发热恶化，这一段权衡只能实测微调。第二笔是死区时间：半桥上下管绝不允许共通，死区的存在让每次换向都丢一小块占空比，频率越高丢失占比越大，窄脉宽输出由此失真——高频化的隐藏税负正在这里，碳化硅管体二极管反向恢复电荷小，才有资格把死区压得更短。

同步整流的账也顺带结清：低压大电流场合续流管的导通损耗若仍按二极管零点七伏计，一分钟就能算出它比毫欧级 MOSFET 贵出一个数量级，所以十二伏以下输出的现代电源全是同步整流架构；代价是引入了体二极管倒灌风险，控制时序必须严格互锁。把这三笔细账叠上主回路的伏秒计算，你才算真正握住一台现代变换器的全部成本结构——效率差异的每一个百分点，都能在这张账单上找到出处。

单一设备的变革正在汇成电网尺度的浪潮。下一节走出机房，看看百万级分布式电源如何重写一张百年大网的游戏规则。
