8.2 智能电网与能源互联网

8.2 智能电网与能源互联网

本节摘要：当屋顶光伏、储能电池、电动汽车同时接入配电网，单向的金字塔电力流变成了多向棋局——智能电网的本质是把百年老网的"集中发电、分级降压、用户被动"翻转为"源网荷储互动、信息能量耦合"。本节梳理这场重构的三大驱动力，拆解分布式接入带来的电压与稳定难题，解释微电网孤岛自治的技术条件，并以一个园区级光储充一体化项目的设计评审记录呈现全貌。

为什么要动这张最成功的网

传统电网是人类工程史上可靠性最高的系统之一，第五十赫兹的同步心跳维持了上百年。要理解为什么还要大改，得看三股势力的合围。其一清洁转型的硬约束：风光资源天然分散且随天气摆动，大量机组必须装在配电侧而不是发电厂——配电网从 designs for "分发"被迫转型为"收发两用"。其二电力电子化的大势：第 5 章讲的传统同步机正在提供的惯量与短路容量，逐步被逆变器接口的电源稀释，电网的物理性格在悄悄改变。其三用户角色的反转：电动车既是负荷也是潜在储能，智能电表让家庭可以参与需求响应，单向的买卖关系变成动态博弈。

三股力量共同指向一个结论：这张网需要长出神经系统。量测层（智能电表、传感器网络）负责感知，通信层负责把亿级节点的状态实时汇集，决策层用优化算法调度每一度电的时间与路径——这就是"智能"二字的实体内容，绝非营销辞令。

分布式接入的三道难题

第一道是电压越界。传统配网按单向潮流设计，馈线电压自变电站向外逐级跌落；正午光伏大发时反向潮流把远端电压顶出上限，夜间用电高峰又拽到下限——一条线路一天内经历四季。对策分硬件软两派：线路调压器与有载调压变压器是硬件解，逆变器的无功输出参与本地电压调节则是软件解，现代并网标准已强制要求后者。

第二道是惯量流失。同步发电机转子巨大的动能天然抵御频率突变，逆变器却没有任何机械惯性可言；当这种高比例新能源接管电网,频率在扰动下的变化率成倍恶化，留给保护动作的时间窗被压缩到毫秒级。行业给出的补救方案颇具智慧：让储能变流器通过控制算法模拟虚拟惯量——机器没有转子，就编程序给它一颗。

第三道是保护逻辑失灵。方向性过流、距离保护全部建立在单向潮流假设之上，双向配电后整定值进退失据；分布式电源的故障电流贡献又只有额定的一点二倍左右，传统靠大电流识别故障的策略彻底失焦。自适应保护的思路应运而生：继电器联网实时交换拓扑状态，按当前运行方式动态刷新定值——保护装置第一次活成了网络公民。

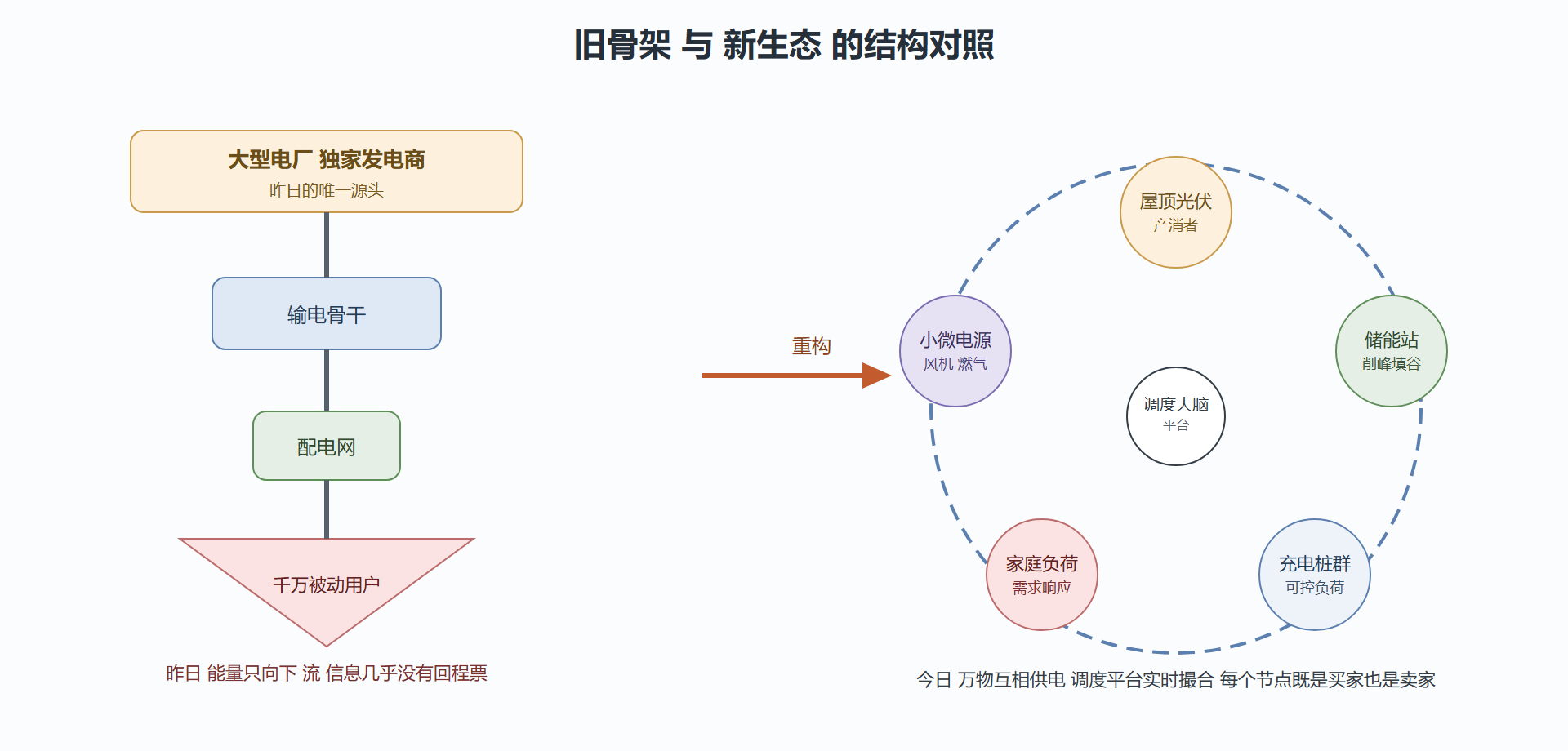

图：从金字塔到互联网的能量结构变迁

微电网：把复杂圈养在一小块飞地里

分布式能源的无序生长会撕裂电网，而微电网是对策中最优雅的一种：把一片区域内的光伏、储能、关键负荷组织成一个有统一控制的自治单元,对外表现为一个可预测的整体。它的看家本领是并离网切换——正常时与大网并联按协议交换功率；大网故障时瞬间断开联结、内部储能顶上稳住频率电压，医院机房这类关键负荷毫无察觉;大网恢复后再同步并车回归。切换过程的难点在毫秒级的功率平衡与相位预同步，这两关做不好，孤岛里的设备会在半个周期内集体跳闸。

防孤岛保护则是硬币的另一面：当大网停电而本地光伏仍在供电,检修工人将面临致命的反送电风险，标准强制要求所有并网逆变器具备 passive 与主动双重检测手段在两秒内自觉脱网。安全性再次展示了它对功能性的否决权。

案例：一个园区光储充项目的评审实录

背景是物流园区的综合能源改造投标评审：屋顶两兆瓦光伏、一兆瓦时两套储能柜、十二台一百六十千瓦直流快充桩、以及原有一万伏配电网架。评标焦点集中在三个技术疑点。

操作环节逐项过堂。疑点一是变压器容量的真实必要性：申报方案按全部负荷与充电桩简单相加申请增容至四千千伏安；评审组调取园区近一年需量曲线后发现夜间低谷富余充足，提出"储能夜充日放加充电桩动态限功率"的组合,将最大需量控制在两千六百以内——省下的一次性投资超过储能设备本体。疑点二是保护配置的方向性：原馈线仅有常规过流一段，双向潮流后必须改造为带方向的纵联方案并与上游变电站的保护定值联调，投标文件对此含糊其辞被列为废标级缺陷。疑点三是孤岛策略：方案宣称支持离网运行但未说明切换时序与关键负荷清单，质询后确认其对消防电梯等重要回路的保证能力不足，要求补充分区解列设计。评审最终裁定按整改意见复核后中标，三项质疑共节省投资约百分之十八并排除了两个重大安全隐患。

结果的价值不在个案而在方法：这类项目的风险从来不在光伏板或电池本身，而在它们与旧网架相互作用的边界处——容量边界、保护边界、连续性边界，三处都要逐个验算。解读层面还有一层市场机制视角：峰谷价差决定了储能的收入模型，需求响应让负荷变成资产，这些经济参数反过来塑造着技术方案的形态——脱离电价谈架构属于纸上谈兵。变式思考留给读者推演电动汽车 V2G 场景：当数百万辆车的电池可以作为电网调节资源,个体车主的出行保障与聚合商的调度承诺之间如何分配权利义务,这是技术与制度的双人舞，也是这个行业接下来十年最有想象力的变量。

💡 一句话抓住精髓：智能电网改变的表面上是电线的走法，实质上是权力结构——从少数电厂说了算，到亿万节点协商定价。工程师手里的每一条控制回路，都是这个新契约的技术条款。

信息层的三种语言

能量层的重构离不开信息层配套，现场最常打交道的是三套协议体系，各有分工。MODBUS 是最普及的底层方言：主从问答、寄存器表干净直白，一只变送器到采集网关之间用它几乎零门槛，缺点是轮询机制在设备众多时显得啰嗦。IEC 61850 是变电站内部的普通话：面向对象建模让每个 IED 设备自带说明书,GOOSE 报文走二层网络直投实现毫秒级联跳，保护装置之间的配合第一次摆脱了硬接线。DLMS 或各厂商云协议则负责表计与调度中心之间的万里对话。三层语言各守一段，工程上最常见的翻车是把底层语法当作万能钥匙——用轮询协议去干毫秒级保护联跳的活，出事只是时间问题。

把镜头再拉近到用户侧，高级量测体系带来的商业模式创新值得单独记一笔：智能电表以十五分钟粒度回传负荷曲线后，分时电价、阶梯奖惩、需求响应竞价才有结算依据；一个家庭把洗衣烘干挪到深夜谷段、一辆电动车按调度指令错峰充电,参与的每一度电都有数据背书可兑换收益。技术对此的全部贡献就是让"电"从模糊的月账单变成可编程的对象——这正是能源互联网区别于旧电网的微观基因。

打包带走：

• 三股势力逼出改造：清洁化、电子化、用户反转缺一不可。
• 老问题穿新衣：电压、频率、保护三道题全部换了解法。
• 微电网是圈养术：能自治才算有机体,防孤岛是安全底线。
• 边界的艺术：容量、保护、连续性三处交界决定项目成败。
• 经济参数塑造技术：电价曲线是最诚实的架构设计师。

看完宏大的电网棋局，回到书桌前那块具体的电路板。下一节的旅程最贴近日常：一张原理图如何一步步长成可靠的产品。
