2.1 CPU核心结构拆解
2.1 CPU核心结构拆解
本节摘要：CPU 是单片机的执行核心，由运算器、控制器与寄存器组三大部分构成，靠"取指—译码—执行"循环驱动一切。本节拆开这颗心脏看三大部件如何协作，解释程序计数器为什么是理解程序行为的钥匙，并说明流水线如何让执行效率翻倍、又在什么场合翻车。这是第 3 章"指令与执行"的硬件底座。
一个反例开头：程序"跑飞"了，问题出在哪
一块运行中的板子偶尔死机，复位后一切正常。新手怀疑编译器，老手先查两处：程序计数器（PC）是否被意外改写、堆栈是否被冲破。为什么老手直奔这两个目标？因为这两样东西是 CPU 结构里最"脆"的命门——理解了 CPU 内部结构，你对故障的想象就有了解剖图，而不是对着黑箱念咒。本节的任务就是把这张解剖图交给你。
三大部件：干活的、指挥的、记事的
**运算器（ALU）**是干体力活的。加、减、与、或、异或、移位、比较——MCU 上八成的指令最终都落到它身上。它有两个"进出口"：进来的操作数、出去的结果与状态标志。状态标志值得多看一眼：进位标志 C、零标志 Z、负数标志 N、溢出标志 V，它们是条件跳转指令的判断依据。C 语言里一行 if (a > b)，到了硬件层面就是一次减法加一次对标志位的查询——高级语言的逻辑判断，物理本体是 ALU 顺手留下的几个标志位。
控制器是指挥部。它从指令译码器接收"当前这条指令要干什么"，然后按节拍发出一串控制信号：打开哪个寄存器的门、ALU 执行哪种运算、结果写到哪去。CISC 与 RISC 的分野在这里最直观：8051 的控制器要应对两百多条长短不一的指令，而 Cortex-M 靠相对整齐的指令集把译码电路做得又快又省电。
寄存器组是 CPU 手边的记事本。距离运算单元最近、访问零等待。按用途分两类：通用寄存器，存放正在参与运算的数据，数量越多、编译器越能少跑内存；专用寄存器，各司其职，其中三个必须认识——程序计数器 PC（存放下一条指令的地址，程序流动的方向盘）、堆栈指针 SP（指向栈顶，函数调用的后台账房）、状态寄存器 PSR（收容 ALU 的标志位）。
取指（从Flash读指令） 译码（控制器翻译） 执行（ALU运算） ┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐ │ PC 指向 Flash │───►│ 指令译码器 │───►│ ALU + 寄存器组 │ │ 取出指令码 │ │ 产生控制信号 │ │ 读写数据与标志 │ └─────────────────┘ └─────────────────┘ └────────┬────────┘ ▲ │ │ PC 自动加一，指向下一条 │ └─────────────────────────────────────────────┘
程序计数器：理解一切程序行为的钥匙
PC 值得单独一节，因为嵌入式里大量"玄学现象"最终都落在它身上。正常运行时，PC 逐条加一，程序顺序流动；遇到跳转指令，PC 被直接赋值为目标地址，程序改道；遇到函数调用，返回地址先压栈再跳转；遇到中断，硬件强制把 PC 指向中断入口。所谓"程序跑飞"，就是 PC 的值被写坏（野指针、栈溢出、电磁干扰都可能），CPU 从一个不该取指的地址开始执行随机数据。调试器单步运行时，本质上就是在盯着 PC 的值一步步走——理解了 PC，你就在程序文本与硬件执行之间架起了第一座桥。
用一小段伪汇编感受 PC 的流动：
; PC 值 指令 行为 0x0800 MOV R0, #5 ; 取指后 PC 变为 0x0804 0x0804 ADD R0, R0, R0 ; 顺序执行，PC 变为 0x0808 0x0808 B 0x0810 ; 跳转：PC 直接改为 0x0810 0x080C ;（被跳过，永不执行） 0x0810 SUB R0, #1 ; 从这里继续
流水线：让取指与执行并行的流水作业
三步循环串行跑的话，CPU 大部分时间在等：取指时 ALU 闲着，执行时取指通路闲着。流水线的思路与工厂装配线一致——把指令处理切成若干工位，第一条指令进入执行工位时，第二条指令已经进入译码，第三条正在取指。理想情况下，每个时钟周期都能完工一条指令，吞吐率提升数倍。Cortex-M3 采用三级流水线（取指、译码、执行），更高端的内核还有五级以上。
流水线有代价。第一个代价是跳转破坏流水：遇到跳转，已取入流水线的后续指令全部作废，流水线要重新灌满——这就是为什么循环里的分支比顺序代码"贵"，也是第 3.2 节要展开的话题。第二个代价是指令与数据抢总线：取指要读 Flash、执行要读写 RAM，总线仲裁的细节决定了实时性的下限，这为 2.2 存储系统的学习埋下伏笔。

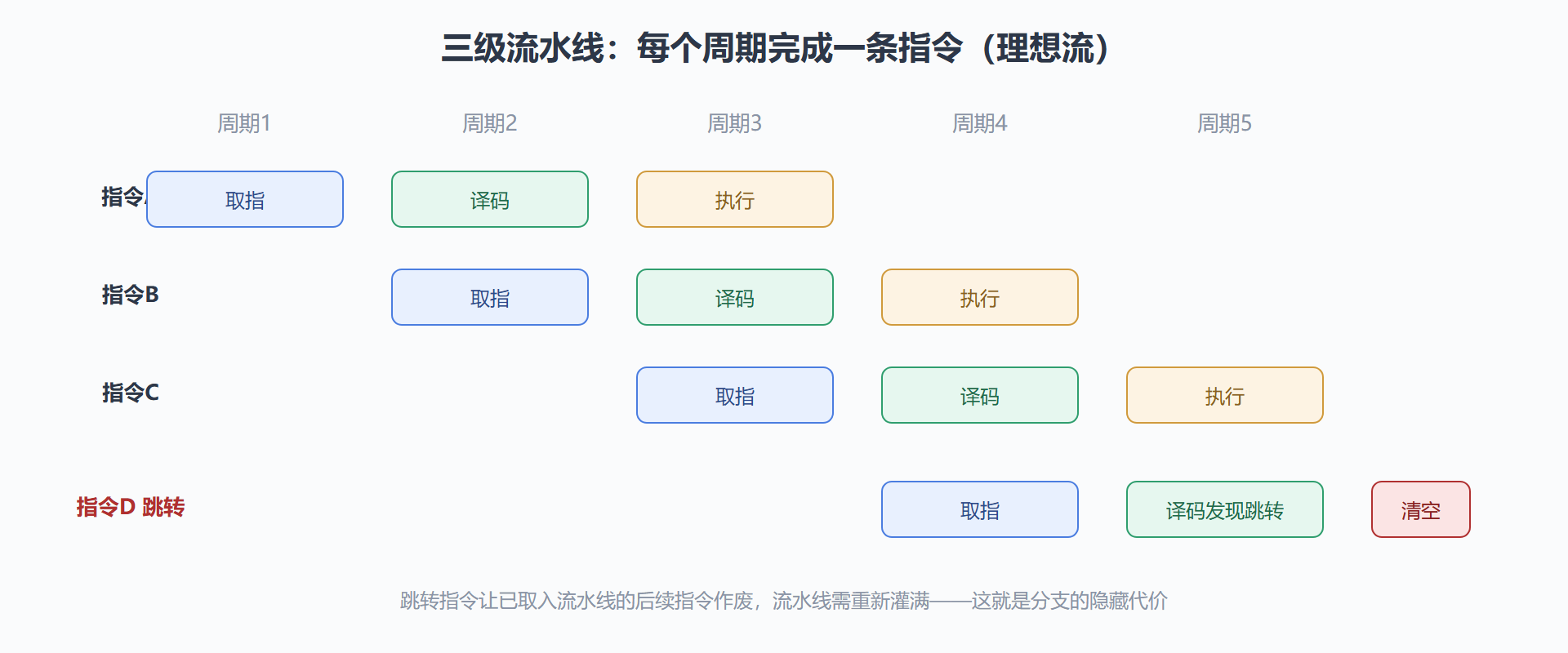

图 2-1：三级流水线指令推进示意
寄存器与指令集的配合：一可视化补丁
三大部件如何协同，值得用一个完整指令的视角再串一遍。执行 ADD R0, R1 时：控制器从译码得知"做加法，源 R1，目标 R0"；寄存器组把 R0 与 R1 的值送上 ALU 的两条输入通路；ALU 做完加法，结果与四个标志位一起回写；控制器同时把 PC 预增到位。整个链条在一个时钟周期内流水般完成——寄存器间运算是一切指令里最快的一类，因为数据不需要离开 CPU。这也解释了编译器的优化直觉：能用寄存器搞定的事绝不访问内存（访问内存要多等一两个甚至更多周期），能在一个循环外算完的绝不放进循环里。C 代码里 register 提示、循环不变量外提这些优化，本质都是在为"数据离 ALU 更近"创造条件。
理解这个配合关系还有个隐藏福利：看懂手册的"指令周期表"。数据手册的附录通常列着每条指令的周期数，有了部件级的图景，你能看懂为什么访存指令普遍比寄存器指令慢、为什么乘除法在低端内核上要十几个周期——周期数的差异，就是数据搬运距离与电路复杂度的差异。
工程视角：结构知识怎么变成排查能力
把本节知识翻译成实战动作。其一，死机先查栈：局部大数组、递归、中断里套函数，都可能让 SP 越界踩到别的变量，链接生成的内存报告里"栈大小"一栏要养成瞄一眼的习惯。其二，看懂反汇编：调试器里单步走的不是你的 C 代码而是指令流，理解 PC 与流水线后，断点落在哪、为何跳过某行，都有了物理解释。其三，估算执行时间：顺序代码一条指令约一个周期，分支、访存要打折——这个感性认识在后面定时器与通信时序章节会反复用到。
💡 关键直觉：CPU 不是黑箱魔法，它只是一台严格按 PC 指引、以时钟为节拍、在寄存器与 ALU 之间搬运数据的机器。你写的每行 C，最终都化成这台机器的搬运动作清单。
常见疑问两则
问题：两颗芯片主频相同，为什么实测速度差一大截？
主频只是节拍器的快慢，每个节拍里干多少活取决于结构。因素至少有四个：流水线级数与分支预测能力、指令的编码效率（同样的 C 代码编译后谁的指令更少）、存储器等待周期数（Flash 跑不满主频的内核要插等待拍）、以及总线位宽与 DMA 分担能力。所以数据手册里"每条指令周期数"表与存储加速模块的说明，往往比主频数字更值得读——这也是"位数不是性能全部"在结构层面的解释。
问题：调试器为什么能让运行中的芯片停下来？
靠的是内核里的调试模块：它监视地址或数据匹配事件，命中后请求内核挂起——CPU 停在当前拍、寄存器现场保持、外设可以继续跑或同步暂停。单步运行本质是"跑一条、停一拍"的重复挂起。理解了这一点，你就能明白为什么某些低功耗模式下调试器会掉线（内核时钟被关，调试模块跟着断粮），也能明白断点为什么打在 Flash 里的代码才可靠。
本节要点回顾
- 三大部件：ALU 干运算并留标志，控制器译码发号，寄存器组提供零等待的临时存储。
- PC 是方向盘：顺序执行时自动加一，跳转、调用、中断都会强行改写它；跑飞就是 PC 失守。
- 流水线提升吞吐：多工位并行让理想流每周期完工一条指令；代价是跳转清空流水、总线竞争。
- 标志位是条件判断的物理本体：
if语句的硬件真相是一次减法加标志查询。 - 体系位置：本节讲的是"算的机构"，下一节看"记的机构"——程序与数据在存储器里如何安家。
