2.2 存储系统：程序与数据的住址安排

2.2 存储系统：程序与数据的住址安排

本节摘要：单片机的存储系统回答两个问题——程序放在哪、数据放在哪。本节讲清 Flash 与 RAM 的分工与特性差异，带你读懂数据手册里的存储映射表，解释栈与堆的生长机制，并用一个真实的"变量神秘被改"案例演示存储知识如何变成排错能力。这是从"会写代码"到"知道代码住在哪"的分水岭。

为什么变量会被"鬼改"：一个经典案例

某项目的传感器读数每隔几小时出现一次乱值，重启后恢复。排查两周无果，最后发现是一个大局部数组压爆了任务栈，栈底越界改写了相邻的全局变量。这类故障在嵌入式圈有专门的外号叫"栈踩内存"，它有几个识别特征：偶发、与特定执行路径相关、复位即消失。能快速定位它的人，脑中都装着一张存储地图——变量住在哪、栈往哪长、越界会踩到谁。本节就帮你把这张地图画进脑子。

Flash 与 RAM：性格迥异的两位室友

**Flash（闪存）**存程序与常量。它断电不丢、容量相对大（几十 KB 到几 MB），但有脾气：写入以"页"为单位，先擦除（整页清成全 1）再编程，擦写有寿命（一万到十万次量级），读取则又快又随意。所以程序烧进去一劳永逸，但若要在运行中往 Flash 里存数据（如保存用户设置），就得按页规划、磨损均衡，不能像写 RAM 那样随心所欲。

**RAM（随机存取存储器）**是运行时的数据现场。读写都极快、按字节随意访问，但断电即失、容量小得可怜（几 KB 到几百 KB，高端型号才上 MB）。MCU 的 RAM 多为 SRAM，不需要刷新，静态待命，这也让"低功耗模式下保持 RAM 内容"成为可能——2.4 节会用到这一点。

存储映射：一张地址地形图

MCU 上电后的一切访问都通过地址进行。芯片厂商在数据手册里给出的存储映射表，就是把 4GB 的 32 位地址空间切成若干区块：哪段是代码区、哪段是 RAM、哪段是外设寄存器、哪段留给 CPU 内部部件。以 Cortex-M 系列的通用约定为例：最低地址段放中断向量表与代码，接着是 SRAM 区，再往上是一大片外设寄存器区——你在 C 里写 GPIOA->ODR = 1;，编译后就是向某个外设区地址写一个字，寄存器操作的本质是"对地址赋值"。

 0xFFFFFFFF ┌─────────────────────┐
            │  系统级保留区        │
 0xE0100000 ├─────────────────────┤
            │  Cortex 内核外设     │  SysTick、NVIC 等
 0xE0000000 ├─────────────────────┤
            │  外设寄存器区        │  GPIO、定时器、串口……
 0x40000000 ├─────────────────────┤
            │  （大段保留）        │
            ├─────────────────────┤
            │  SRAM 区            │  全局变量 / 栈 ↓ / 堆 ↑
 0x20000000 ├─────────────────────┤
            │  代码区             │  向量表 + 程序 + 常量
 0x08000000 ├─────────────────────┤
            │  别名区等           │
 0x00000000 └─────────────────────┘
​

读这张图要带走两个习惯。第一，链接脚本决定"住址分配"：你的代码烧到 0x08000000 起、RAM 从 0x20000000 起，这些是链接脚本里写死的，改内存布局就是改它。第二，外设也是存储：统一编址是 Cortex-M 的设计哲学，读内存的指令同样能读外设寄存器，这让 C 语言操作硬件变得自然。

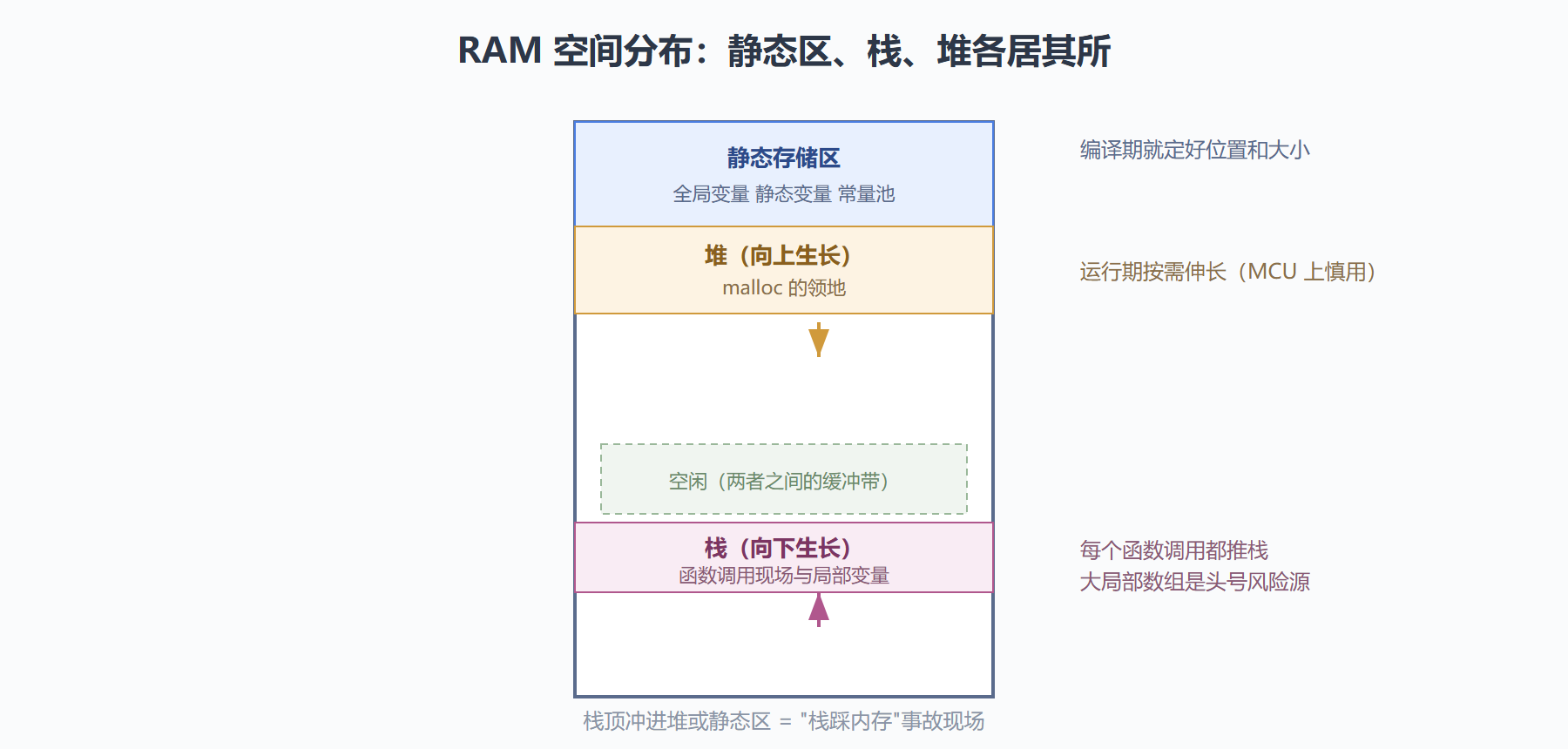

图 2-2：RAM 内部的空间分布示意

栈与堆：两种截然不同的内存生活方式

栈是编译器自动管理的区域。每次函数调用，返回地址、参数、局部变量依次压栈，函数返回时整体弹出——后进先出，秩序井然，用不着你操心释放。但栈的总量在链接时定死（几 KB 是常态），大局部数组、深递归、中断嵌套都会把栈推向深渊。

堆由程序员手动申请释放。理论上给了嵌入式系统灵活性，实际上 MCU 上要慎用：碎片化会让大块申请渐渐失败；释放遗漏直接内存泄漏，而 MCU 一跑就是数年，泄漏以"月"为单位积累成死机；分配耗时不确定，伤害实时性。不少嵌入式编码规范（如 MISRA 的衍生规范）干脆禁止动态分配，全部用静态分配——编译期就把内存账算清楚。

/* 静态分配：位置与大小在链接期确定，最安全 */
static uint8_t rx_buffer[256];        /* 全局缓冲区，落在静态区 */

/* 动态分配：嵌入式里的三宗罪（碎片、泄漏、耗时不确定） */
void bad_practice(void)
{
    uint8_t *p = malloc(256);         /* 从堆里挖一块 */
    if (p == NULL) return;            /* 挖失败可能发生在运行的第二年 */
    process(p, 256);
    free(p);                          /* 忘了这行就是泄漏 */
}
​

Flash 里的特殊住户：向量表与常量

程序区的开头住着一位特殊住户——中断向量表：一串函数指针，登记着复位入口与每个中断服务程序的地址。芯片复位后做的第一件事就是从向量表取初始 PC 与 SP，2.3 节的复位流程与第 3.4 节（启动流程）都会回到这张表。另一个住户是常量数据：用 const 修饰的大查找表会被链接器安排进 Flash，为紧张的 RAM 省地方——"把表搬进 Flash"是嵌入式优化里性价比最高的一招。

存储外延：两类特殊的存储问题

补两个实战里会遇到的存储话题。Flash 的运行时写入：产品要在运行中保存用户设置或校准参数时，不得不写 Flash——按页擦除的特性意味着不能"哪里改写哪里"，常见做法是划出一块参数页，采用"追加写加版本号"的结构（新参数写到页尾，读到最新版本号的那条），页写满才整体擦除一次。这样既减少擦写次数延长寿命，又保证断电瞬间参数不损坏。Bootloader 占位：需要远程升级的产品要预留一小段 Bootloader 固件常驻 Flash 开头，应用固件搬去后面的区域——这改变了整个存储映射的划分，必须在项目第一天就规划好，事后补 Bootloader 是嵌入式著名的返工重灾区。两件事的共同启示：存储布局是架构决策，不是实现细节，它在链接脚本与启动文件里落地（3.3 节详述），但决定它的时机在最开始。

排错演练：把地图用起来

回到开头的"鬼改"案例，现在你有了解剖工具。第一步，看链接生成的内存报告，确认栈顶地址与全局变量的相对位置；第二步，在调试器里观察可疑变量地址是否落在栈的生长路径上；第三步，临时把栈加大一倍观察故障是否消失（现象法），或用栈填充检测（把栈空间预先填满固定字节，运行一段时间后看填充被吃掉多深）定位真实用量。三步走完，"玄学"就变成了"第几个函数吃掉的栈"。

⚠️ 常见坑：在中断里定义大局部数组。中断栈与主栈共用或独立（看芯片设计），ISR 里的每个字节都会瞬间抬高栈用量，中断一嵌套就是栈雪崩的高发时刻。

本节要点回顾

• 两位室友：Flash 存程序断电不丢但按页擦写；RAM 存现场读写随意但断电即失。
• 存储映射是统一编址的地址地形图：外设寄存器也是地址，GPIOA->ODR 的本质是对地址赋值。
• RAM 三分区：静态区编译期定死，堆向上长但 MCU 上慎用，栈向下长且每个函数调用都要占地。
• "栈踩内存"识别三特征：偶发、路径相关、复位消失；排查靠内存报告加栈填充检测。
• 体系位置：存储有了地址，访问有了次序，但一切运动都需要节拍——下一节看时钟与复位。
