本节摘要：中断服务程序（ISR）是运行在"被打断的程序之上"的特殊代码，它有独特的纪律：短小、无阻塞、通过标志与主循环协作、对共享数据设防。本节把纪律逐条讲透并解释每条背后的硬件原因，给出裸机编程最安全的协作模式，示范 volatile 与临界区的正确用法。这是全章的实践核心——5.4 节的故障都是违反本节纪律酿成的。

先明确处境：ISR 运行在什么特殊状态

写 ISR 前先认清它的处境，每条纪律都由此推导。其一，你打断了别人：主循环（或更低优先级 ISR）被你暂停在半空，它的时间被你占用——所以你要快。其二，你随时可能被打断：更高优先级中断随时插入，你的执行时间不可预测地拉长——所以你不能依赖连续执行的前提。其三，你没有返回值与参数：硬件跳进来时不会传给你什么，主循环也收不到你的 return——所以 ISR 与外界的通信只能靠全局变量或外设寄存器。处境决定纪律，纪律不是美学偏好，是从硬件机制里长出来的生存法则。

四条纪律逐条过

纪律一：短小，只做必须立刻做的事。 ISR 的时间账直接写进全系统的最坏响应时间（5.1 的延迟公式）。"必须立刻做"的清单通常很短：读数据寄存器（不清就走）、清中断标志（不清就一直重进）、置一个通知标志、必要时做时间戳登记。其余一切——解析、计算、打印、决策——搬去主循环。

纪律二：无阻塞等待。 ISR 里禁止任何"忙等"：等发送完成、等应答、延时函数，都是拿全系统的响应时间做燃料。典型反例是 ISR 里调 printf——多数实现内部自旋等待，一次调用可能占几百微秒；正确做法是往发送缓冲区塞数据、置标志，让主循环或发送空中断慢慢发。

纪律三：与主循环用标志协作。 4.5 节的"中断置标志、主循环干活"模式在这里升格为标准范式：

/* 标准协作范式：ISR 置标志，主循环消费 */
volatile uint8_t tick_flag = 0;         /* volatile：见下文 */

void TIM2_IRQHandler(void)              /* ISR：只干三件事 */
{
    TIM2->SR &= ~TIM_SR_UIF;            /* 1. 清中断标志 */
    tick_flag = 1;                      /* 2. 通知主循环 */
    sys_ticks++;                        /* 3. 时基累加 */
}

int main(void)
{
    for (;;) {
        if (tick_flag) {
            tick_flag = 0;              /* 主循环消费标志 */
            do_periodic_work();         /* 重活在这里干 */
        }
        idle_or_other_tasks();          /* 其余业务 */
    }
}
​

纪律四：共享数据设防。 ISR 与主循环共享变量时，两件事必须做，缺一不可。第一件：共享变量加 volatile 修饰。它告诉编译器"这个变量随时会被你看不见的执行流改动"，禁止把读取优化进寄存器缓存。不加 volatile 的经典事故：主循环 while (!flag); 被优化成只读一次 flag 的死循环——编译器看不到 ISR 会改它。第二件：多字节或多步骤的共享访问要临界区保护，原因见下。

竞态的三个前提与临界区的两种武器

竞态发生的必要前提有三条：存在共享资源、存在至少两个访问方、访问中存在"中间态"（读改写、多字节、先查后改）。三条同时成立，交错执行就可能踩踏。

主循环与 ISR 之间的典型踩踏：主循环正在执行 counter++——这条 C 语句编译后是"读、加、写"三条指令，读到一半 ISR 插入并把 counter 改了，主循环接着用旧值写回，ISR 的修改被无声覆盖。单字节的标志位读写是原子的（一条指令完成），无需保护；但 32 位以上的数据、结构体、队列、先查后改的逻辑，都要保护。

武器一：关中断临界区。进入共享访问前关闭中断（或只关相关中断源），访问完立即打开。简单可靠，但窗口要短——窗口越长，5.1 说的响应延迟越糟。

/* 武器一：关中断保护共享结构体的更新 */
disable_irq();
status.timestamp = get_ticks();     /* 多字段更新是一个整体， */
status.value = sensor_raw;          /* 中途被打断会被读到半新半旧 */
status.valid = 1;
enable_irq();
​

武器二：环形缓冲区。让 ISR 只写写指针、主循环只读读指针，单向推进、各自独立，天然免锁。串口收发、ADC 数据流的标配方案，比关中断高效得多——能用缓冲解的竞态，就不要用关中断解。

/* 武器二：环形缓冲区，免关中断的生产消费 */
void USART1_IRQHandler(void)              /* 生产者：ISR 只推进写指针 */
{
    rx_ring[rx_head] = USART1->DR;        /* 读数据顺带清标志 */
    rx_head = (rx_head + 1) % RING_SIZE;  /* 单向推进 */
}
uint8_t ring_pop(void)                    /* 消费者：主循环只推读指针 */
{
    uint8_t c = rx_ring[rx_tail];
    rx_tail = (rx_tail + 1) % RING_SIZE;
    return c;
}
​

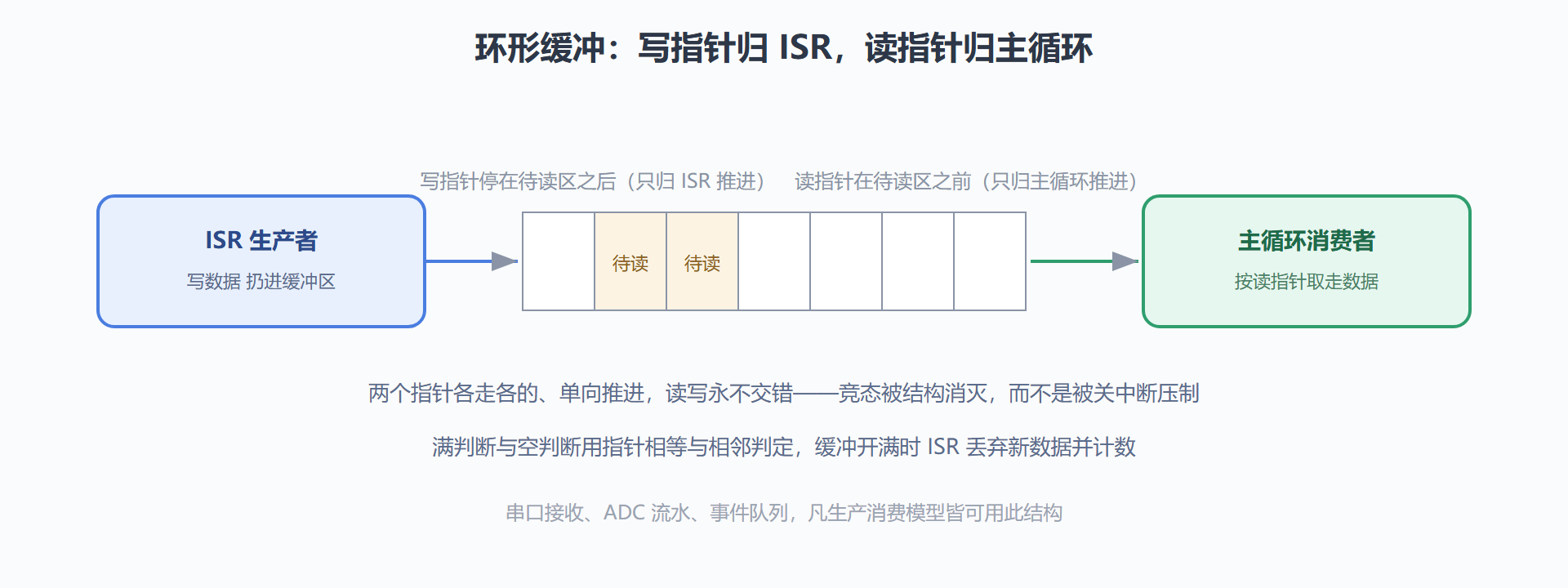

图 5-2：环形缓冲区的免锁协作

常见反模式清单

⚠️ 五个高频反模式，看到就该警觉：ISR 里调用 printf 或任何阻塞发送；ISR 里做浮点运算与复杂解析（慢，且部分内核要软件保存浮点寄存器，更慢）；ISR 里调用非可重入的库函数（被打断重入后内部状态错乱）；在 ISR 与主循环共享多字节变量却不加 volatile 或不加保护；用全局中断开关当万能锁、把临界区开到几十条语句长。每一条对应的症状分别是：偶发丢数据、中断延迟超标、随机死机、变量神秘错值、低优先级中断集体饿死。

HAL 回调与手写 ISR：两层皮的关系

用库开发的读者会注意到：HAL 库里你写的常是"回调函数"（如串口接收完成回调），而不是向量表指向的真 ISR。理清两层关系能避免大量困惑。真正的 ISR 是库实现的：它先读外设状态寄存器判断事件类型、清标志，再调用你注册的回调——回调只是 ISR 的"下半段"。这个分层的代价与收益都要看清：收益是可移植（换芯片不改业务回调）与事件分类省心；代价是每次中断多一层函数调用与状态判断，且回调依然运行在中断上下文里——ISR 的四条纪律对回调一字不改地生效。实际工程里的高频事故正是忘了这一点：有人在回调里慢慢腾腾处理协议，以为"我写的是普通函数"。判断标准就一条：你的代码被谁调用，你就活在谁的上下文里。第 6 章讲 RTOS 时会给出更彻底的解法——把重活搬到任务里，回调只做"投递"。

问题：ISR 里能不能调用自己写的普通函数？

能，但要过三道检查。一看时长：被调函数的全部执行时间都算进 ISR 的账，一个"顺手"的格式化函数可能让 ISR 从两微秒膨胀到两百微秒。二看重入：该函数是否也被主循环调用？若是，它操作的内部状态（静态缓冲、标准库内部锁）在被打断重入时就可能错乱——要么保证它只被一侧调用，要么把它做成无静态状态的可重入纯函数。三看阻塞：函数内部有没有等待循环（等发送完成、等标志位置位）？ISR 里的任何等待都是死等——没有人来置位。三道检查全过，函数才能进 ISR；过不了就把它"搬家"到主循环，ISR 只留置标志与收数据。这条问答其实是四条纪律的另一种说法：纪律约束的是 ISR 的执行时间总量，不管代码在不在同一个函数里。

本节要点回顾

• 处境决定纪律：打断别人所以要快、随时被打断所以不依赖连续性、无参数无返回所以靠全局通信。
• 四条纪律：短小、无阻塞、标志协作、共享设防——每条都能从硬件机制推导出来。
• volatile 是给编译器的声明：不加它，主循环的等待循环可能被优化成死循环。
• 两种防竞态武器：关中断临界区简单有效但要短；环形缓冲用结构消灭竞态，能缓冲就不关中断。
• 体系位置：纪律建立完毕，下一节看违反纪律的真实代价——两例中断丢失与竞态故障的完整解剖。
