5.4 中断丢失与时序竞态排错实录

5.4 中断丢失与时序竞态排错实录

本节摘要：中断类故障有两大惯犯——偶发丢事件与共享数据神秘错值，它们都满足"低复现率、强随机性、桌面测试难现形"的作案特征。本节用两个真实项目的完整排查过程当教材：从现象记录、假设清单、逐项证伪到根因确认与修复验证，把排错方法论提炼成可复用的路径。读完你能用同样的节奏解剖自己的"玄学故障"。

排错方法论先行：三步走

中断故障的排查最忌"改改试试"——随机改动叠加随机故障，时间花完也未必撞上根因。可靠的方法是三步走。第一步，固定现象：让故障可观测（计数器、事件日志、GPIO 翻转打点），把"偶尔发生"变成"有数据的发生频率与发生条件"。第二步，列假设清单并逐项证伪：把所有可能原因写下来，按验证成本从低到高排序，每项用最小实验证伪或证实——改一个变量，看一次结果。第三步，确认根因后先写复现用例：修复前先能稳定复现，修复后用同一用例验证，否则你不知道是修好了还是碰巧好了。下面两个案例都严格按这个节奏走。

案例一：偶发丢脉冲的计数系统

背景与现象：一台流量计用外部脉冲中断计数，交付测试后客户反馈：日累计量比参考表偏低约千分之二，且偏低量随机。实验室跑整夜却一次错也没有——典型的"现场有、桌面无"。

假设清单（按验证成本排序）：一，机械抖动导致重复计数——证伪方向是偏差应偏大而非偏小，且现象是丢不是多，暂缓；二，脉冲间隔低于中断响应能力——查波形即可，成本最低；三，ISR 执行过长导致后续脉冲挂起期间又被新脉冲合并——需要推算 ISR 耗时与最短脉冲间隔；四，临界区关中断窗口吞掉脉冲——查共享数据访问路径。

逐项验证：第一步用示波器长期录制脉冲流（带时间戳），现场跑了三天抓到一段异常：两个脉冲间隔 38 微秒。第二步测 ISR 执行时间：打点法（进 ISR 拉高调试引脚、出 ISR 拉低）量得 ISR 执行 52 微秒——已经超过了 38 微秒的脉冲间隔。第三步翻 ISR 代码，找到元凶：工程师在 ISR 里对计数值做了浮点换算并拼了一行显示字符串，"顺手"的 50 微秒。

根因确认：脉冲间隔 38 微秒时，第一个脉冲的 ISR 还没执行完，第二个脉冲虽然被硬件挂起登记，但若第三个脉冲在 ISR 结束前又到——挂起位只有一个，二三次事件合并，净丢一次。这正对上 5.1 节"同源连发合并"的丢失机理。

修复与验证：ISR 瘦身到只剩"计数值自增加置标志"（实测 2.1 微秒），换算与显示全部搬进主循环；同时把计数改为硬件定时器的外部时钟模式（脉冲直接推计数器，完全不占 ISR）。修复后现场连续监测一个月，偏差归零。教训沉淀：ISR 耗时必须实测——打点法五分钟的工作量，很多人从没做过；而"处理速率必须大于事件到达速率"这条 5.1 定律，差的那 14 微秒就是千分之二的损失。

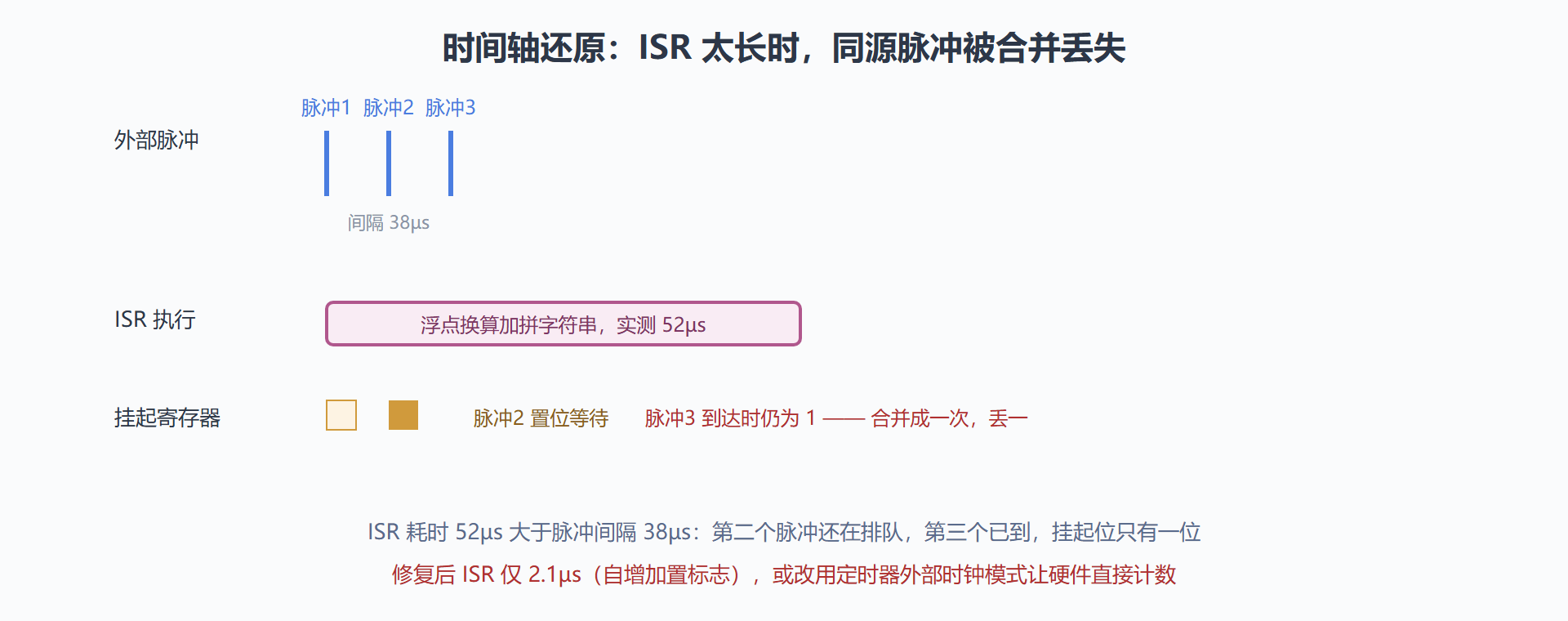

图 5-3：丢脉冲机理的时间轴还原

案例二：结构体字段的神秘错值

背景与现象：一个带串口协议解析的项目，主循环维护一个状态结构体（时间戳、采样值、有效位三个字段），解析任务定期更新，上报任务定期读取。上线初期一切正常，某次改版加入高频率的定时器中断后，上报数据偶发"时间戳是新的、采样值是旧的"——字段之间明显不同步，但每个字段单独看都合法。

假设清单：一，传感器本身出了坏值——证伪：本地日志记录的写入侧数据一直正确，排除；二，解析逻辑有分支漏洞——代码审查未发现；三，上报读到的结构体处于"更新到一半"的中间态——与本例现象高度吻合，优先验证。

验证过程：在结构体每个字段写入处打点（记录写入序号），上报侧同时记录读取序号，抓到一次异常现场：上报任务在读取 value 字段后、读 valid 字段前，被一个高频中断打断，中断处理路径恰好触发了一次结构体更新——读到的三个字段分属两次更新。根因确认：主循环把三字段结构体的读取当成了原子操作，而它实际是多条指令，中断随时可插入；改版前中断频率低，撞上的概率小到从未现形；改版后概率放大，故障现身。

修复与验证：方案按代价递增三选一。最轻：上报侧先复制整个结构体到本地（复制包在关中断临界区里，仅几条指令），后续解析用副本——中断窗口缩到最短。中等：给结构体加序号校验（更新侧递增序号，读取侧复制后核对序号连续）。最重：改为环形缓冲传递。本例选方案一，复现用例连跑十万次无错。教训沉淀：任何"多个字段应该一起变"的数据，读写两侧都必须成块保护；"以前没出过事"只是概率没到位。

提炼：中断故障排查路径图

两个案例走完，把共性提炼成可复用的路径：先固定现象（计数、日志、打点），再按成本排序验证假设，ISR 相关故障优先量两样东西——ISR 实际执行时长（打点法）与事件到达间隔（示波器带时间戳录制）；共享数据故障优先画一张"谁在哪条执行流里读写这个变量"的表，凡有两个执行流共见的变量，逐一追问"访问是原子的吗、成块保护了吗、加了 volatile 吗"。修复前先写复现用例，修复后用它收口——没有复现用例的修复，只是下一次故障的倒计时。

💡 关键直觉：中断故障的"随机性"几乎总是假象——真实原因是概率被低估的确定性缺陷。当你把执行时间、到达间隔、临界区长度三个数字量出来，随机性就塌缩成一道算术题。

复盘会的五个追问：把个案变成规范

两案解剖完，最后一步是把教训制度化——个人经验变成团队规范，靠的是复盘时把五个追问问到底。一问"这个 bug 为什么恰好被测出来了"（答不出来的地方就是测试盲区，补一条针对性用例）。二问"同类结构在代码库里还有几处"（案例二的成块读取，搜一遍共享结构体的引用点，往往再揪出两三处隐患）。三问"什么静态手段能在编译期拦住它"（volatile 清单、临界区长度 lint、ISR 耗时上注——能自动化的一律自动化）。四问"故障复现时间从三天缩到三分钟，靠的是哪一步"（把那一步写进排错手册置顶）。五问"如果这发生在量产现场，损失单上的数字是多少"（这一问不是恐吓，是给"规范值得维护"提供预算理由——愿意为质量花时间，从来都是算出来的，不是喊出来的）。五个问题问完，一场故障才算真正结束：代码修了、盲区补了、规范立了、手册厚了一页。

问题：加打印、加断点之后故障就"好了"，怎么办？

这是中断类故障最会捉弄人的一面：观测行为本身改变了时序（海森堡式故障）。打印慢、断点停机，恰好把竞态窗口错开，故障被"吓退"。应对思路有三。其一，改用无侵入观测：关键变量经 DMA 周期性搬进一块后台缓冲，或用第二个 GPIO 电平标记状态（逻辑分析仪看），不占 CPU 时间也不停机。其二，拉大压力代替加观测：既然故障是概率性的，就把触发条件加倍——提高事件频率、加长临界区（临时注入延时放大窗口），让故障在可复现的密度下现形，这比反复等待高效得多。其三，接受统计证据：修复后用"连续高压运行 N 小时零错"作为收口标准，而不是"我没再看到"。记住 5.4 的立场：随机性是假象，观测不到只是手段不够。

本节要点回顾

• 三步排错法：固定现象、假设清单逐项证伪、修复前先有复现用例——拒绝"改改试试"。
• 案例一的根因：ISR 耗时超过事件间隔触发同源合并丢失；ISR 耗时必须实测，打点法五分钟搞定。
• 案例二的根因：多字段结构体的读取不是原子操作；成块数据必须成块保护。
• 量化三数字：ISR 执行时长、事件到达间隔、临界区窗口长度——量出来，玄学就变成算术。
• 体系位置：裸机下靠纪律守住的并发秩序，当任务变多、系统变大后还能守住吗？下一章引入 RTOS 与更工程化的开发体系。
