4.1 总线基本概念与分类

4.1 总线基本概念与分类

本节摘要：总线是各部件共享的一组标准化传输通道，核心矛盾是"共用一条路"与"时刻只能一个人说话"——本节从信号分组、复用策略、同步节奏、串并形态四个维度把总线的骨架立起来。

上一章把数据的家安顿好，本章主线从"路"开始。学总线的第一步是把概念掰正：总线不只是一捆导线，而是导线加协议的总和——哪些线、各自什么含义、什么时刻谁有权用，缺一样都不叫总线。

总线是什么、不是什么

把总线的信号按职能分三组，任何时代的总线都逃不出这个框架：

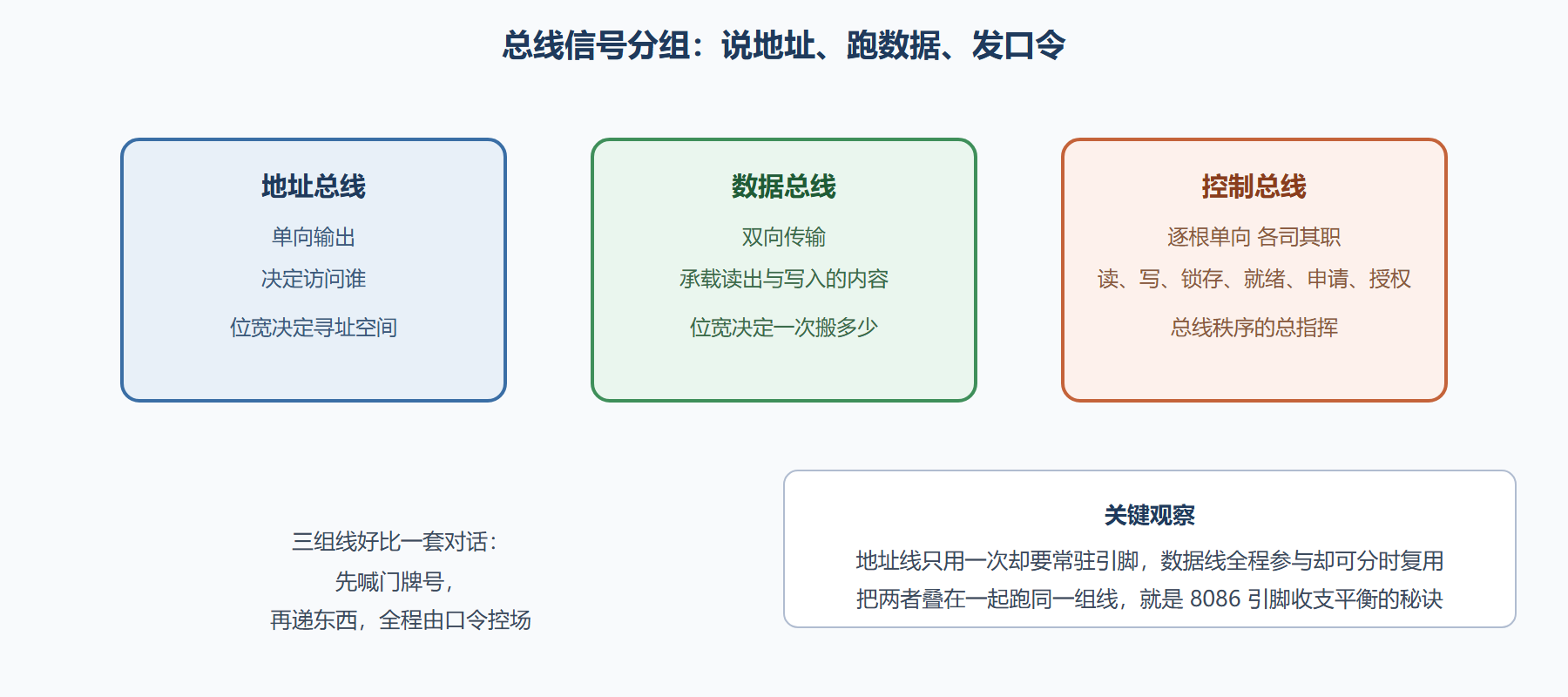

图 4-1：总线信号的三组分工

三组信号的性格各不相同。地址总线单向——只有发起方（CPU 或 DMA 控制器）往外喊地址；数据总线双向——读和写都要走它；控制总线最繁杂，读命令、写命令、地址锁存允许 ALE、就绪 READY、总线申请与授权各占一根，一根线只管一件事。把一套总线读懂的捷径，就是把控制总线每根线的名字和生效时刻列成表——4.3 节的握手协议全部由它们演出。

复用与专用：引脚的经济学

8086 只有 40 根引脚，20 位地址加 16 位数据就吃掉 36 根，剩余的引脚根本不够电源与控制信号分。设计师的解法是分时复用：低 16 位地址与数据共用 AD15 到 AD0，T1 拍跑地址、随后跑数据，靠 ALE 脉冲通知外部把地址锁存下来。2.2 节已经画过这个时序，此处补一句总线的账：复用省下 16 根引脚，代价是每个总线周期多一次锁存延迟、外部多一片锁存芯片。专用总线（地址、数据各走各的）快而费脚，复用总线省脚而多一道工序——8086 用复用，后来的 8088 更是把 8 位数据总线进一步缩编来降低系统成本。总线形态从来是工程约束的产物，不是纯技术排名。

同步与异步：两种拍子

同步总线以统一时钟为准，所有事件挂在时钟节拍上：2.2 节的 T1 至 T4 就是同步协议的范本。它控制简单、速度快，但要求全员跟得上节拍——慢速设备只能靠 READY 插等待，或者被拒之门外。

异步总线不设公共时钟，靠"请求—应答"的握手推进：发起方说"我放好了"，应答方说"我收下了"，一来一回形成全互锁。它对速度差异最宽容，慢设备不拖累快设备，代价是每次握手多几拍的协议开销。两者之间还有半同步的折中：以时钟为底、用 WAIT 信号按拍请假——2.2 节的 READY 机制本质就是半同步。

串行化浪潮的伏笔

并行总线的位宽就是吞吐，听起来理直气壮——但位宽即引脚，引脚即成本；更高频率下，各条线到达时间参差（偏斜）让"同一拍"越来越难对齐。于是高速总线纷纷转向串行差分：一根链路一次传一位，用极高的单线速率补偿位宽，用时钟数据恢复技术省掉专门的时钟线。这个转向到 4.2 节展开成 PCIe 的故事，此处只需记住结论：并行赢在中低速，串行赢在高速——选择由频率决定。

带宽的算术与总线的电气规矩

带宽的公式人人会背：带宽＝频率乘位宽乘每拍数据率。用 8086 算一遍真账：五兆赫兹、十六位数据、平均两个总线周期传一个字（不是每拍都传满），有效带宽＝五百万乘二乘零点五÷二＝约二点五兆字节每秒。再拿 PCIe 单通道算一遍：原始速率每秒二十五亿次传输、一百二十八位编码后每传输八位有效、全双工单向——账面数字与有效数字差着编码与协议开销。两笔账摆在一起，"宣传带宽"与"到手带宽"的距离就量化了，这个直觉在 4.2 节对比三代标准时还会用到。

总线的电气规矩同样值得知道。多个设备的输出不能直接拧在一起打架，解决办法是三态门：每个设备的数据输出都有"高电平、低电平、高阻"三种状态，没拿到发言权的设备一律高阻——从总线上"松手"。总线能够挂多少设备，取决于各设备输入电容的累加（负载能力）与驱动器的电流能力，超载的表现正是边沿变缓、时序余量缩水。看一张系统总线图，先数三态门与驱动器，这是判断设计成熟度的快捷方式。

负载能力再给一个数字直觉。每个挂在总线上的输入端都带来几皮法的电容，驱动器必须在一个时钟的小 fraction 里把这些电容充放电到位；设备翻倍，电容翻倍，边沿速率直接放慢。这就是为什么背板设计里常见"每八个负载加一级驱动缓冲"的规矩——不是信号不够强，是电容的账必须按设备数结。布线长度同理：线越长电容越大、反射越明显。总线的"挂几个、拉多长"，从来是电气账，不是愿望账。

三态与高阻还有一个隐蔽的坑值得记录：切换瞬间没有任何一方驱动的"真空期"。旧主人已经松手、新主人还没握紧，总线悬空在那几拍里电平漂浮，若下游恰好采样就会读到鬼影。成熟总线为此设计了交接重叠——旧主多握一拍才松、新主提前一拍就位，真空期被挤掉。看懂这个细节，你就明白总线协议为什么规定了一堆看似多余的先后关系：每一拍冗余都是给物理世界留的台阶。

高频追问两则

问：地址总线为什么必须单向，能让设备也发地址吗？ 单主设备的总线里，地址只由发起方产生，单向最省事；一旦允许多个主设备（如 DMA），地址总线就要改成三态双向——谁被授权谁驱动。总线的每一条规则背后都站着"谁有权说话"这个问题，这条线索贯穿本章。

问：控制信号这么多，能否精简？ 能精简的方向早就被走完了：把读写合并成一根方向线、把应答复用到数据线上——代价是译码逻辑变复杂、时序解读变费劲。控制总线的根数是"硬件简单"与"协议直白"之间的价格标签，ISA 的直白与 PCIe 的精简各选了一端。

本节要点回顾

• 三组信号定骨架：地址说访问谁，数据跑内容，控制管秩序。
• 复用是引脚经济学：省脚的代价是锁存延迟与额外芯片。
• 同步快而严，异步慢而容：半同步（READY 插拍）是常见的中间形态。
• 串并之争由频率裁决：高速走串行差分，中低速并行依然经济。

下一位站看这些原则如何写进正式的"修路规范"——几代总线标准的兴衰。
