4.2 经典总线标准详解
4.2 经典总线标准详解
本节摘要：从 ISA、PCI 到 PCIe，总线标准的每一次换代都是"带宽需求、引脚成本、兼容包袱"三股力量的重新定价——读懂三条规则的兴衰逻辑，比背参数更能预测下一代总线长什么样。
上一节立好了总线分析的三要素框架：信号分组、时序规则、仲裁方式。本节拿它去解剖三代总线标准——它们不只是速度的升级，而是工程约束变迁的年轮。
总线标准的兴衰逻辑

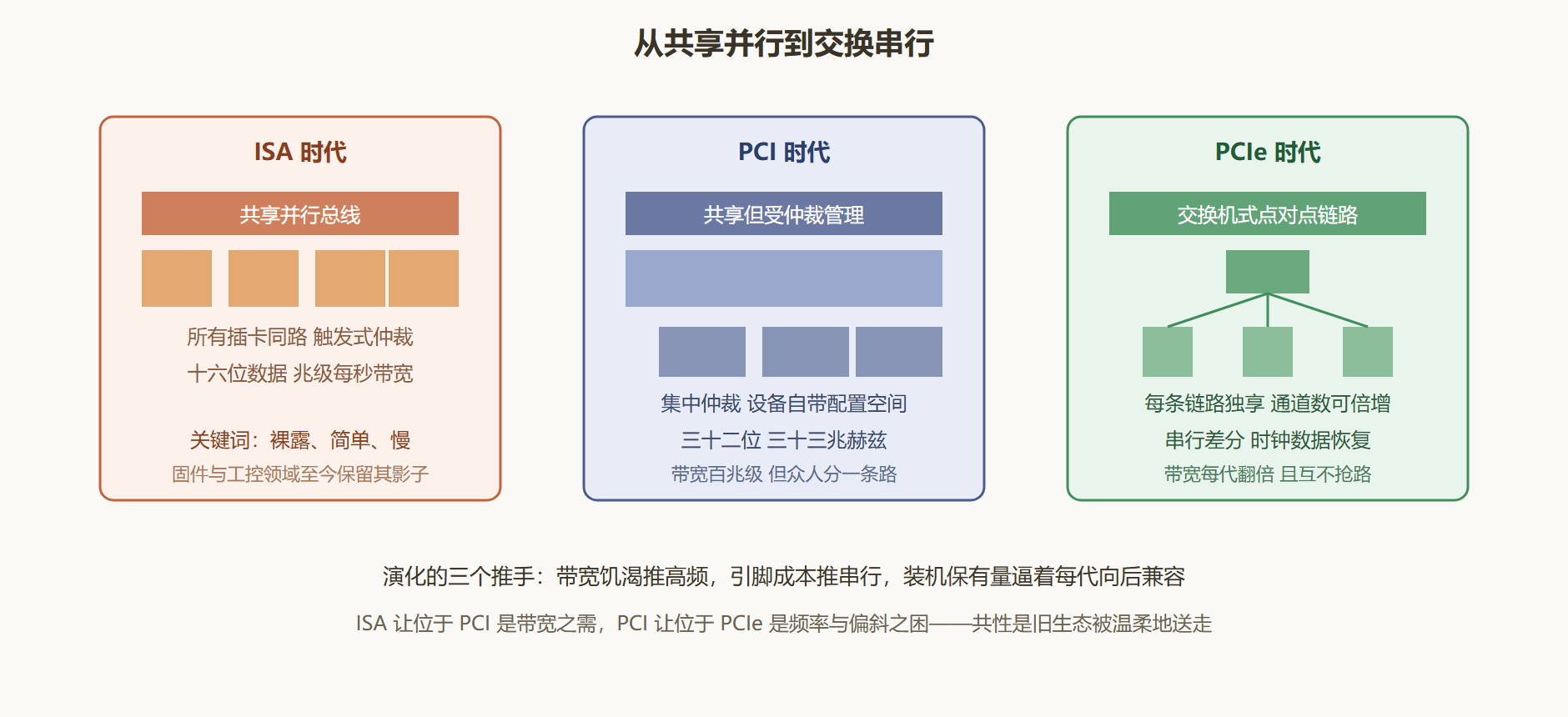

图 4-2：三代总线的结构对比与演化逻辑
三代标准的规格与性格
ISA：裸露的时代。 ISA 直接把处理器的总线拉到扩展槽上，地址、数据、控制信号不加修饰地对卡上电路可见。它慢——十六位数据配约八兆赫兹的节奏，有效带宽只有几兆字节每秒——但简单到一块面包板就能做实验卡。上一章讲的地址译码、插等待、DMA 请求，在 ISA 上全部手工实现，这也是它至今活在教学与工控里的原因：它是唯一能让你"看见总线"的标准。
PCI：秩序的时代。 PCI 把总线从处理器手里独立出来，用桥接芯片挂到 CPU 局部总线之外，规定了一套与处理器无关的协议：集中仲裁（4.3 节的制度化）、每个设备自带配置空间（开机自检自动分配地址与中断，"即插即用"由此得名）、突发传输成对出现（一个地址后跟一串数据，摊薄地址开销）。三十二位配三十三兆赫兹的标称带宽约一百三十三兆字节每秒，但总线共享——设备越多，人均越少。
PCIe：交换的时代。 PCIe 抛弃了共享这根缰绳，改成交换机结构：每个设备直连交换芯片，获得独享的串行差分链路。链路按通道数分级，一条通道的原始速率每代翻倍，多通道按倍叠加；设备之间通信走报文交换，天然支持全双工。过去"总线上人人可见的公共事件"改由报文转达——共享内存中断变成了消息式中断，这条线索将在第 5 章再接上。
读取标准的正确姿势
工程里读总线手册，建议按固定次序抓四张信息：电气规格（电平、驱动能力、差分还是单端）决定你能不能直接对接；信号清单（对照 4.1 的三组分类逐根归位）决定接口电路的规模；时序图（建立保持、各信号的先后）决定插入几个等待拍；仲裁与配置规则决定系统怎么把设备组织起来。拿这套框架去读任何一份新总线手册，陌生感会减掉大半——标准千变，要素恒定。
案例展开。背景：某测控项目需要给工控机加一块采集卡，采购拿到两个报价：PCI 接口卡便宜货足，PCIe 卡贵一截。操作：先算需求账——采集卡满负荷需要约二十兆字节每秒的上传带宽；再查平台账——目标工控机主板仅剩一条 PCIe 通道与两条 PCI 槽。结果：PCI 卡的共享带宽对单卡足够，最终按价格选了 PCI。解读：带宽选型要"需求对供给"，标准新旧本身不是购买理由；但换一种场景——若同机还要插千兆网卡与视频卡，共享结构的人均带宽就告急，PCIe 的独享性立刻值回差价。变式：嵌入式场景里还有 PC/104 这类堆叠总线的分支，本质是 ISA 思想的紧凑封装，选型逻辑相同——看引脚成本与带宽需求的交点。
给三代的带宽连成一条曲线看落差：ISA 的有效带宽几兆字节每秒，PCI 标称一百三十三兆、实际多人分摊后所剩无几，PCIe 单通道一代就有一档高带宽、十六通道叠加后是前两代的数百倍。曲线的斜率背后是介质与协议的换代：共享并行让位于交换串行，"排队上车"变成了"家家有专车"。顺带补一段插曲：在 PCI 与 PCIe 之间，图形卡曾挤过一条过渡总线，用加宽加频的并行强推带宽——那条曲线很快到头，反而证明了串行交换才是正解。技术史里的弯路，常常是正解最诚实的注脚。
通道分配的账与配置空间的便利
PCIe 的通道（lane）是带宽的货币，交换机就是银行。主板上总通道数有限——芯片组提供二十几条，处理器直供的十几条最金贵。分配的账要这么算：显卡给十六条直连；高速固态盘给四条；网卡给一条或四条；剩下的低速口从芯片组的共享池里走。同一颗设备还能"降格运行"：十六条的卡插进四条槽里能用，只是带宽缩到四分之一——反过来四条的卡插十六的槽也行，浪费的是通道。装机与选型时看懂通道树，比看多少个"满速接口"的营销词有用得多。
PCI 的配置空间遗产也值得一提。每颗设备出厂就带一块标准格式的自述卡片：厂商是谁、设备是什么、需要多大的地址窗口、申请哪号中断。开机时系统逐槽点名，读完卡片统一分配地址资源——设备之间因此永远不会为地址打架。这套"自述加统一分房"的机制沿用到了 PCIe 与现代固件标准，是即插即用能成立的制度基础。
突发传输的收益也值得一笔小账。PCI 规定一次仲裁后可连发多个数据期：首数据期要等寻址与目标就绪，通常四五拍；后续每个数据期一拍连发。单次传一个字， overhead 占四五倍；一次突发传八个字，摊薄到每字不足两拍——同样的总线，吞吐差出数倍。这正是"把小事攒成批发"的工程原理：总线的每次发言都有开场成本，会省话费的设备才配得上高速总线。
总线的社会学也顺带说一句：标准的生命期往往超过设计它的公司。ISA 活过了它的发明者们的整个职业生涯，PCI 的规范文档至今仍是接口工程师的教材，PCIe 也在一轮轮迭代中面目渐新、骨架如旧。为总线做设计的人因此都信一条：规范写给三十年后的陌生人看——信号要留余量，时序要留冗余，文档要经得起考古。这种为陌生未来设计的克制，正是接口工程与快消代码最大的气质差别。
高频追问两则
问：为什么工控领域还在用 ISA 派生的总线形态？ 因为工控买的是"几十年的供货与图纸稳定"，不是带宽。堆叠式与金手指式的老形态简单、抗振、资料齐全，配套的采集卡生态深厚。在可靠性优先的领域，"过时"是一种荣誉。
问：总线升级时，旧卡还能用吗？ 各代的兼容桥就是为此而设：桥芯片一头讲新协议、一头讲旧协议，把旧设备温柔地续进新时代。桥是一种翻译官——它的存在本身就是"契约面稳定、实现面换代"哲学的硬件证明。
本节要点回顾
- 三代三个结构：ISA 裸露共享，PCI 有序共享，PCIe 交换独享。
- 共享的宿命：带宽人均化，设备越多越稀释；交换结构解除了这个天花板。
- 串行差分胜在高频：单线速率与时钟恢复技术化解了并行偏斜。
- 读手册四张信息：电气、信号、时序、仲裁配置——按次序抓，效率最高。
标准看完，最后一站处理总线上最悬的事情：几个主设备同时想说话，听谁的。
