1.2 自由空间中的波：正交、阻抗与极化

1.2 自由空间中的波：正交、阻抗与极化

本节摘要：波动方程最典型的解是均匀平面波：电场、磁场与传播方向两两垂直，幅度之比等于介质的波阻抗（自由空间约 377 欧姆），电场矢量的指向随时间演化出线极化、圆极化与椭圆极化。这组特性是天线参数（第 2.2 节）与链路预算（第 8.3 节）的公共语言。

本节学习目标

阅读完本节，你应当能够：

1. 写出沿 z 轴传播平面波的场表达式，指出 E、H、k 的几何关系；
2. 用波阻抗解释"电场强不等于功率大"；
3. 区分线极化、圆极化、椭圆极化，并计算极化失配损耗；
4. 区分相速与群速，说明色散对宽带信号的影响。

一、平面波：波动方程的标准答案

上一节从方程组推出了波动方程，现在看它最简洁的解。设波沿 +z 方向传播、电场取向固定在 x 轴，时谐形式下电场可写为 E = x 方向单位矢量乘以 E0 乘以指数衰减相位因子 e^{−jkz}，磁场由法拉第定律给出，取向在 y 轴、幅度为 E0 除以波阻抗 η。三个矢量 E、H、k 构成右手正交系——这是平面波的第一形象。

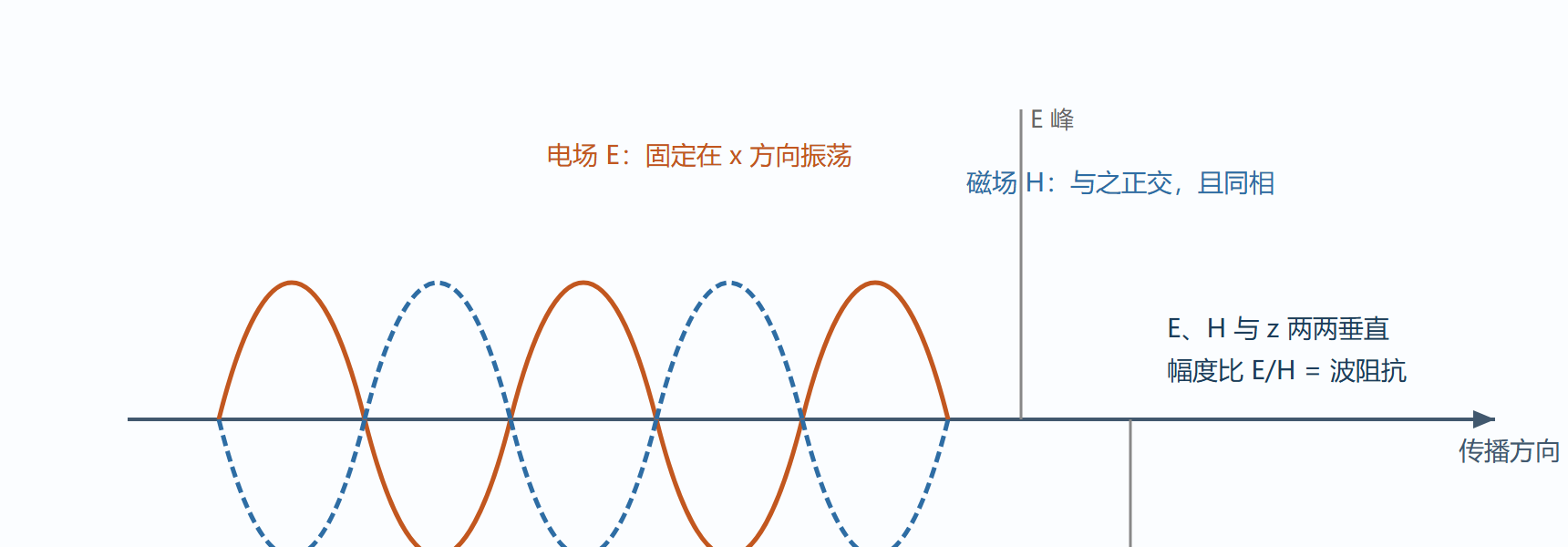

图 1-2 平面波的场结构示意

严格说，无限大的平面波并不存在；但只要观察点离辐射源足够远（远场区），任何天线的球面波在局部都可以当平面波处理。天线测量、雷达方程、链路预算全部建立在这个"局部平面波"近似上——这也是为什么本节值得花力气讲透。

二、波阻抗：377 欧姆的来历与用途

平面波里电场与磁场同相振荡，幅度之比恒定，这个比值就是波阻抗 η = √(μ/ε)。代入真空参数约等于 377 欧姆（精确值 120π）。它容易与天线馈电点的阻抗混淆，两者不是一回事：波阻抗是空间介质对波的"电压电流比"，馈点阻抗是天线端口的电路属性，两者的换算要到第二章辐射阻抗的讨论才展开。波阻抗立刻能澄清一个常见误会——"电场强说明功率大"。坡印廷矢量给出平均功率流密度 S = E²/(2η)：同一场强下，介质波阻抗越大，携带的功率越小。做 EMC 或暴露安全评估时，探头测的是场强，换算功率必须过这一道。

各频段的波长与常用称呼见下表，后续章节谈尺寸设计（半波长振子、贴片边长）时都会用到：

动手算一遍最有感觉。下面的片段给出几个常用频率在自由空间中的波长，以及它们在 FR4 基板（介电常数取 4.4）内的缩短比例——基板内波长缩短为除以根号等效介电常数，这直接决定贴片天线尺寸（第 3.3 节）：

import math

c0, eta0 = 3e8, 376.7          # 光速与自由空间波阻抗
for name, f in [("北斗B1", 1.561e9), ("Wi-Fi 2.4G", 2.45e9), ("5G n78", 3.5e9), ("毫米波 28G", 28e9)]:
    lam = c0 / f
    print(f"{name}: 波长 {lam*100:.1f} cm, 半波长 {lam*50:.1f} cm")

er = 4.4                        # FR4 等效介电常数
lam_g = c0 / 2.45e9 / math.sqrt(er)
print(f"2.45 GHz 在 FR4 内的导波波长 {lam_g*100:.1f} cm，缩短为空气中的 {1/math.sqrt(er):.2f} 倍")
​

三、极化：电场的姿态语言

极化描述电场矢量端点在垂直于传播方向的平面内随时间画出的轨迹。两个正交分量 Ex、Ey 的幅度与相位差决定轨迹形状：只有单一分量为线极化；两分量幅度相等且相位差为直角时是圆极化，按旋转方向分左旋与右旋；一般情况是椭圆极化，工程里用轴比（长轴与短轴之比，理想圆极化为 1）量化"圆度"。

极化不是装饰属性，它直接决定两副天线之间的功率传输。极化匹配时无附加损耗；线极化正交（一发水平、一收垂直）理论上完全收不到；圆极化旋向相反同样近乎全失。这一特性被双向利用：正向利用如卫星导航——星链与北斗下行普遍采用右旋圆极化，因为电离层的法拉第旋转会让线极化方向漂移，圆极化对旋转免疫，且反射一次后旋向反转，恰好抑制镜面多径；反向利用如正交极化复用——同一副基站天线用正负四十五度双极化口收发两路独立信号，频率资源翻倍，第 9.1 节会再遇到它。

工程现场：无人机图传"一转向就掉帧"。背景：某四旋翼图传链路，地面端用垂直线极化鞭天线，机载端用线极化贴片，起飞平稳时图传流畅，飞机一旦滚转接近九十度，画面立刻卡顿。操作：排查链路预算与发射功率均无异常，最后把注意力放到两副天线的极化对齐上——机身滚转即机载贴片跟着旋转，线极化方向随之偏离地面天线。结果：机载端换成圆极化天线后，滚转全程图传码率稳定。解读：线极化对姿态敏感，失配角 θ 带来的损耗为 20·lg(cosθ) dB，九十度时理论上无限大；圆极化以约 3 dB 的极化效率代价换取姿态免疫，对机动平台通常划算。变式：若链路两端都可控，也可两端各用正交双极化加双通道接收，按信噪比择优，这就是极化分集。

四、相速、群速与一个容易被忽略的细节

理想自由空间不色散：所有频率分量同速前进，信号不变形。但只要波进入介质（下节的正题），相速 vp = ω/β 与群速 vg = dω/dβ 就会分道扬镳——相速描述单一频率等相位面的推进，群速描述包络即能量的推进。宽带信号穿过色散介质时，各分量到时不同，脉冲被展宽，这对超宽带脉冲（第 5.3 节）是致命伤；设计 UWB 天线时甚至要求天线本身的相位中心随频率稳定，否则"天线自己"就成了色散源。

⚠️ 常见坑：把波阻抗 377 欧姆当"天线阻抗"去做匹配。天线馈点的输入阻抗由结构决定，通常设计到 50 欧姆系统里，与空间波阻抗只在"自由空间中 plane wave"这一前提下才共同出现，两者不可混算。

💡 关键直觉：拿到任何一条无线指标，先问三件事——频率（决定尺寸）、极化（决定对得上对不上）、功率流（决定能传多远）。本节正好各给了你一件工具：波长表、极化损耗公式、坡印廷矢量。

本节要点回顾

• 平面波三件套：E、H、k 右手正交，E/H 同相，幅度比等于波阻抗，自由空间约 377 欧姆。
• 远场即局部平面波：天线测量与链路计算都靠这一近似成立。
• 极化决定对准：线对线看角度，圆对圆看旋向，失配损耗可量化，卫星与移动平台偏爱圆极化与双极化。
• 相速与群速要分开：色散让宽带脉冲展宽，天线自身的相位中心稳定性同样计入色散预算。

下一节把这列理想波拖进现实材料：介电损耗、导体趋肤、色散，逐个亮相。
