一、不是所有介质都"透明"
承接上一节的理想平面波：在真空中它一路无损。可只要换一种材料，波的境遇立刻分化。材料对电场的响应由极化给出，宏观上浓缩为一个复数——复介电常数 εc = ε′ − j·εeff″，其中 εeff″ = ε″ + σ/ω 把介电损耗与导电损耗合并计账。定义损耗正切 tanδ = εeff″/ε′，它是一块材料"透明程度"的总评分：干燥空气与优质陶瓷的 tanδ 在千分之一量级，FR4 玻纤板在 0.02 上下，海水与人体组织则大到让波寸步难行。
波在有耗介质中的解形式不变，只是波数变成复数：场沿 z 传播时乘上 e^{−αz} 的衰减因子，α 是衰减常数（单位奈培每米），β 是相位常数。两个极端有干净的近似：tanδ 远小于 1 时，α ≈ (β/2)·tanδ，β ≈ ω·√(με′)，波基本照常传播，只是缓慢漏能；tanδ 远大于 1 时（良导体），α 与 β 都趋于 √(πfμσ)，衰减与相移同步暴涨，波进不了深处。

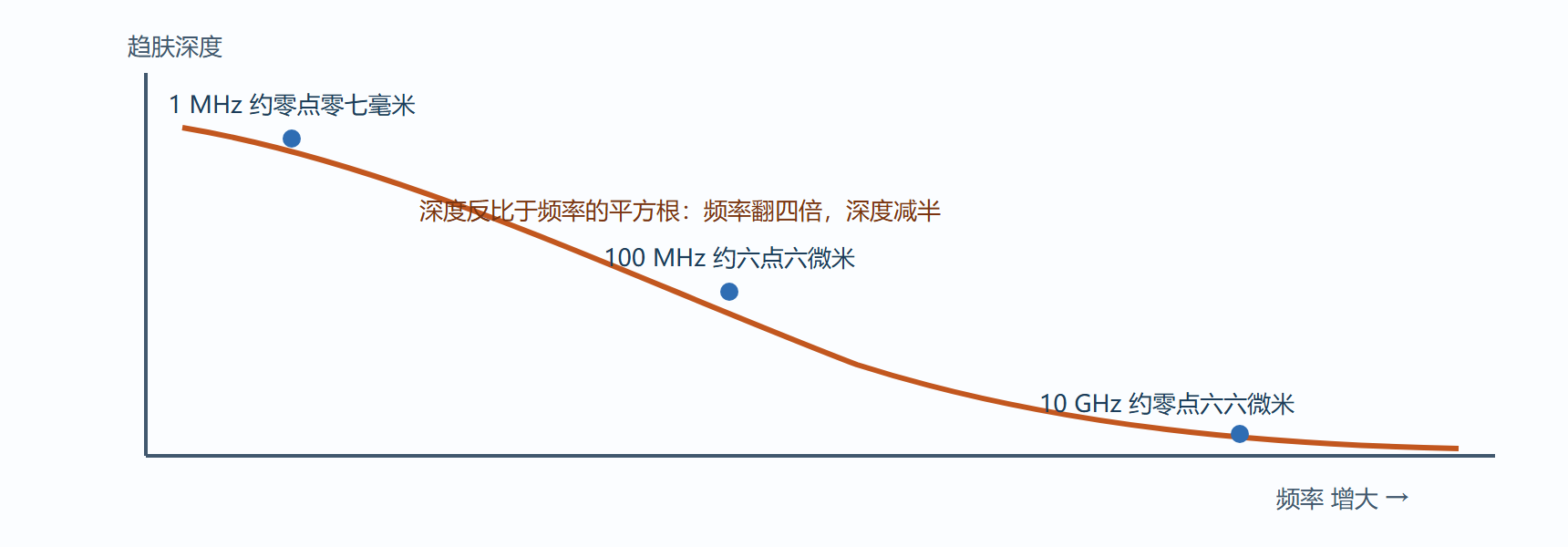

图 1-3 趋肤深度随频率的变化
二、趋肤效应：一体两面
把"良导体近似"代入衰减常数，定义场强跌到表面值 1/e 的深度为趋肤深度 δ = √(1/(πfμσ))。以铜为例：一兆赫兹下约零点零七毫米，一百兆赫兹约六点六微米，十吉赫兹只剩零点六六微米。高频电流不再填充整根导线，只贴着表面薄层流动——有效截面骤减，交流电阻远超直流电阻。
这枚硬币有两面。坏的一面是导体损耗：谐振腔、滤波器、天线馈电网络的品质因数都被交流电阻拖低；毫米波频段还要加上导体表面粗糙度的额外惩罚——粗糙度接近趋肤深度时，电流路径被迫"翻山"，损耗进一步抬升，所以高速板材厂商才会给出"导体粗糙度轮廓"参数。好的一面是屏蔽：只要金属层厚度达到数倍趋肤深度，透射场就衰减到可忽略，这就是屏蔽壳不必做厚、同轴电缆外导体可以很薄的物理依据。顺带一提，导体表面阻抗呈感性（实部与虚部相等），它会串进天线馈点的等效电路，毫米波贴片的阻抗实测总比理想仿真偏感性，源头常在这里。
算例最快。下面的小工具给出铜在不同频率的趋肤深度，并顺手评估"屏蔽层够不够厚"：
import math mu0, sigma_cu = 4 * math.pi * 1e-7, 5.8e7 # 真空磁导率、铜电导率 def skin_depth(f, sigma=sigma_cu): return math.sqrt(1 / (math.pi * f * mu0 * sigma)) for f in [1e6, 100e6, 2.45e9, 28e9]: d = skin_depth(f) print(f"{f/1e9:>6.2f} GHz 趋肤深度 {d*1e6:8.3f} 微米，三倍深度 {d*3*1e6:8.3f} 微米") # 屏蔽设计经验：厚度大于三倍趋肤深度即可提供约八成以上衰减 t = 0.05e-3 # 铝壳壁厚 0.05 毫米 f_work = 2.45e9 print("壁厚与趋肤深度之比:", round(t / skin_depth(f_work), 1))
三、色散：频率各走各路
损耗回答"能量去哪了"，色散回答"波形变成什么样"。当频率逼近材料内部的固有谐振（极性分子的转向弛豫、电子跃迁），极化跟不上场的变化，ε′ 与 ε″ 都随频率剧烈变化——相速成了频率的函数。水在微波频段的弛豫峰落在数吉赫兹附近，微波炉选 2.45 GHz 正是蹭这个吸收峰，让含水食物高效升温；同一机制反过来解释了为什么穿过雨幕的 Ka 频段星链信号会掉链子——雨滴就是一堆小小的谐振吸收体。克劳修斯-克拉珀龙式的因果约束（Kramers-Kronig 关系）保证：凡有频率选择性吸收，必有相位的剧烈弯曲，损耗与色散是一对连体婴，选低损耗材料同时也是在选低色散。
工程现场：二十八吉赫兹基板选材。背景：某相控阵模块原方案沿用 FR4，仿真时馈线损耗每厘米零点三 dB 看似可忍；打样实测却接近每厘米一点二 dB，阵列总插损直接吃掉一半等效辐射功率。操作：把 FR4 与中频板材的损耗正切（0.02 对 0.0027）代入低损耗衰减公式重算，再补测不同粗糙度铜箔的样片对比。结果：改用低损耗板材并压低铜箔粗糙度后，实测每厘米损耗回到零点三五 dB，链路预算恢复平衡。解读：FR4 的损耗正切本就为千瓦赫兹以下设计，毫米波上属于超纲使用；损耗选材不能只看仿真默认值，要用数据手册的 tanδ 按频率核账。变式：若成本不允许整板换料，可只在馈线层做局部高频叠层，或缩短馈线长度、把有源芯片直接压在天线阵面下方（AiP 封装天线），从架构上绕开长馈线。
四、给材料"验明正身"的检查顺序
拿到一块陌生材料，工程师的核账顺序值得照抄：先看 tanδ 与频率的关系，判断目标频段是否仍在低损耗区；再算该频率的趋肤深度，确定导体要镀多厚、屏蔽留多厚；最后查介电常数的温度与湿度漂移——户外设备的基板吸潮后介电常数漂移，天线谐振点会跟着跑，这是野外设备"装机好好的、淋场雨就偏频"的经典病因。三个检查都过，材料才允许进入第 3.3 节的贴片尺寸公式。
⚠️ 常见坑：只按直流或低频经验选导体。高频下导线载流截面只剩表面一层，按直流截面积估算载流与损耗都会严重乐观；多股利兹线、扁铜带、镀银铜，都是为了给趋肤电流扩表面积的工程对策。
💡 关键直觉：材料参数是"随频率变化的活物"。任何一张数据表上的介电常数与损耗正切，都只在标称频段内有效；跨频段借用参数，是毫米波设计翻车的第一大来源。
本节要点回顾
- 复介电常数一账两清：实部定波长与折射，虚部加电导定衰减，损耗正切是总评分。
- 两个极端两个近似：低损耗时衰减约为 β·tanδ 的一半，良导体时衰减与相移同为 √(πfμσ)。
- 趋肤深度反比于频率平方根：一面是导体损耗与粗糙度惩罚，一面是低成本高效屏蔽。
- 损耗与色散绑定出现：吸收峰处波形必畸变，宽带与毫米波选材必须连相位一起核账。
至此，波的一生在理想与真实两个世界里都过了一遍。下一章回答悬置已久的问题：导线里的电流凭什么把波"甩"进空间——辐射机理正式登场。
