2.1 天线是什么：定义、辐射根源与互易性
2.1 天线是什么：定义、辐射根源与互易性
本节摘要：天线是导行电磁波与自由空间波之间的可控转换器：发射时把馈线上的导行波"翻"成空间波，接收时反向翻译。辐射的物理根源是加速运动的电荷；最实用的工程属性是互易性——同一天线收发同性能。本节为第二章其余两节提供对象与前提。
本节要解决的问题
本节围绕三个问题展开——天线凭什么辐射、互易性何时成立、有效面积怎么算。读完你应当能够：
- 用"导行波与空间波的转换器"定义天线，并指出它与传输线的功能分界；
- 解释加速电荷为何辐射，说出半波振子上电流分布与辐射最强的方向；
- 复述互易定理的适用条件，判断哪些场景下互易性会失效；
- 使用天线基本关系式在增益与有效接收面积之间换算。
一、从电路到空间的"接口"为什么非有不可
位置先说清：本节是第二章的起点，第一章的平面波解释了"波怎么走"，但"波从哪来"仍悬着——信号在电缆、PCB 走线这类导行波系统里跑得规矩，波被约束在导体之间；要让它脱离导体飞进空间，必须有一个"开口"。天线就是这个开口。没有天线，发射机的能量只能在传输线里打转变成热；有了天线，能量按设计的方向与极化被抛进空间。反过来，接收天线把掠过导体表面的空间波场变成端子上的感应电动势，交给接收机。
辐射的物理根源一句话就能说破：加速运动的电荷辐射电磁波。直流电流（电荷匀速漂移）不辐射；五十赫兹市电线辐射微弱到可以忽略，是因为波长六千公里而导线太短；射频电路里电荷每秒往复数亿次，加速度巨大，辐射就藏不住了。天线做的事是把这种辐射"工程化"：让电流分布按设计意图组织，使各点贡献的辐射场在需要的方向同相叠加、在不需要的方向相互抵消。
以最经典的半波振子为例：总长约半波长的直导线，中心馈电。馈点电流最大，两端电流为零，电流沿臂呈驻波分布。各段电流元的辐射场在垂直于振子的方向上路径差最小、几乎同相，叠加最强；沿振子轴线方向相互抵消，辐射为零——这解释了振子方向图为什么是甜甜圈状的"8"字。这个朴素的叠加思想，到第 2.3 节会被升级为辐射积分，到第四章会成为阵列分析的方向图乘积原理。

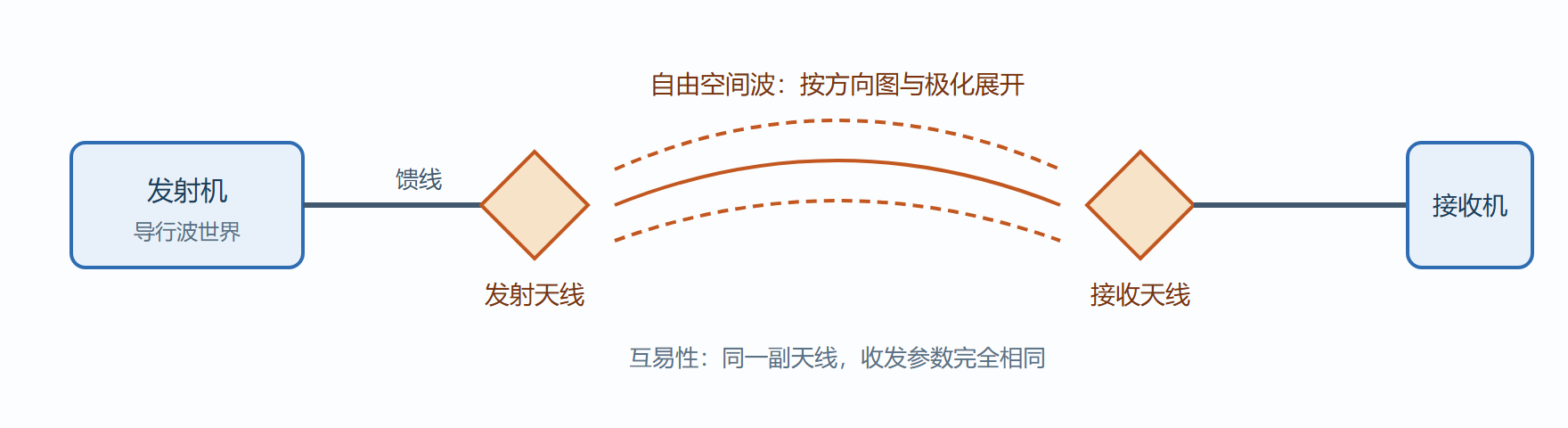

图 2-1 天线在收发链路中的位置
二、互易性：一次测试、双向通用
互易定理是天线工程里性价比最高的定理。它说：在线性、无源、各向同性的环境里，同一天线用作发射与用作接收时，方向图、增益、输入阻抗、极化完全一致。理论根据是洛伦兹互易定理——麦克斯韦方程组在线性介质下的对称性。工程红利立竿见影：测试只测发射方向图即可；同一副天线收发共用（车载雷达、卫星终端、基站收发共天线）；接收端灵敏度分析可以直接搬用发射端的增益数据。
边界同样要记牢，三件事会破坏互易：含有源或非线性器件（带放大器的有源阵列、含铁氧体环形器的系统）、介质随时间变化（快速运动的等离子体、某些调制超表面）、强非线性材料。工程上遇到"收发性能对不上"的怪事，先查系统里是否混进了这三类元件，再怀疑天线本身。
由互易性还牵出一把著名换算钥匙：天线的有效接收面积等于波长平方乘以增益、再除以四倍圆周率。它把发射侧语言（增益）与接收侧语言（面积）焊在一起。代入数字感受一下：增益一（零 dB）的半波振子在 2.45 GHz 的有效面积约十二平方厘米；而增益四十分贝的一米口径天线在 Ku 频段有效面积可达数平方米量级——深空测控站要用大锅，不是审美的选择，是这把钥匙算出来的必然。
三、天线的结构解剖：五个部件各管一段
一副天线无论形态如何花哨，都能拆成五块。辐射单元：真正发波的核心结构，振子、贴片、喇叭口、螺旋都属此类，其尺寸与形状决定谐振频率和基本方向图。馈电网络：把能量从传输线递给辐射单元的接口，同轴探针、微带线、缝隙耦合各有取舍，匹配好坏在这里定。接地结构：单极子与微带天线的"镜子"，通过镜像效应把半空间辐射变成可控形态，地板大小直接改写方向图。寄生与调谐元件：引向天线的引向器与反射器、可重构天线里的开关与电容，负责整形与调频。罩子：天线罩保护天线却引入相位延迟与损耗，户外设备的天线罩进水结冰会让指标漂移，这是运维排查清单上的常客。
五块部件的耦合是全局的：贴片尺寸定频率、馈点位置定阻抗、地板大小定后瓣、罩子材料定效率——牵一发动全身。这正是第三章按"家族"梳理各类天线的理由：每类家族其实是这五个部件的一套固定搭配。
工程现场：对讲机天线"摸头变哑"。背景：某 UHF 对讲机量产前测试通过，现场反馈用户手持通话距离明显缩短，且"手指捏住天线中段时更糟"。操作：把样机放进暗室分别测自由空间与手持状态的驻波和方向图，同时用电流探头观察天线表面分布。结果：自由空间驻波一点二以下，模拟手握后驻波爬到接近三，方向图上瓣被人体方向"吸"走。解读：人体是高损耗有耗介质，等于给天线并联了一条损耗支路，同时改变了地板条件与电流分布；天线与人体是"天线系统"，不能只测裸天线。变式：可穿戴与终端天线设计专门引入"头手模型"仿真与测试规范，把人体效应从偶发故障变成设计输入，第 9.1 节的终端天线还会回到这个话题。
五、延伸辨析：三个高频疑问
**为什么射频系统偏偏是 50 欧姆？**这是传输线功率容量与损耗折衷的历史选择：同轴结构里，功率容量最优在三十欧附近、损耗最优在七十七欧附近，取折中并配合当年介质工艺，五十欧被固化成产业标准。天线设计到五十欧纯阻不是物理定律，而是为了无缝接入这个生态；三百欧的折合振子配平行馈线在电视时代同样活得很好。
**天线增益与放大器增益是一回事吗？**不是。放大器的增益把功率凭空变大，代价是供电与散热；天线的增益不创造能量，只是把同样多的能量按方向重新分配——某方向高出全向多少分贝，必然有别的方向低出多少分贝。所以功放增益是能量账，天线增益是几何账；链路预算里两者相加，物理意义完全不同，混着谈会在评审时闹笑话。
**互易性在测试中怎么用？**最实用的一条是“测发射、用接收”：接收灵敏度测试的台架远比发射复杂，工程上普遍只测发射方向图与增益，接收性能由互易性直接引用。卫星终端验收、基站 OTA 测试都建立在这个前提上；反过来，只要系统里出现了有源链路（如带低噪放的相控阵通道），互易引用就要逐级重新审视。
本节要点回顾
- 天线是转换器：发射把导行波翻成空间波，接收反向翻译，本质接口在电路端口与空间场之间。
- 辐射根源是加速电荷：射频电流的巨大加速度让辐射不可忽略，天线把无序辐射组织成设计好的方向图。
- 互易性省一半功夫：线性无源条件下收发同性能，有源、非线性、时变介质会破坏它。
- 基本关系式连通收发：有效面积等于波长平方乘增益除以四倍圆周率，大锅是算出来的。
- 结构五件套：辐射单元、馈电、地板、寄生调谐、罩子，全局耦合决定最终性能。
下一节把"体检仪"摆上台面：方向图、增益、阻抗、极化、带宽，逐一给出定义、算法与达标线。
