2.2 天线参数全景：方向图、增益、阻抗与带宽

本节摘要：方向图管"往哪辐射"，增益与效率管"辐射得好不好"，输入阻抗与驻波比管"吃得进多少"，极化管"对不对得上"，带宽管"能撑多宽"。五个维度合起来就是一副天线的完整画像，也是读懂任何数据手册的语法。

读完本节你应当能够

请对照下列能力清单自检：

1. 从方向图上读出主瓣宽度、旁瓣电平、前后比，并估算方向性系数；
2. 区分方向性系数与增益，用效率解释小天线实测增益偏低的现象；
3. 在反射系数、驻波比、回波损耗之间自由换算，给出匹配达标判据；
4. 写出 Friis 传输公式，完成一条视距链路的功率预算。

先把方向图读懂

方向图是天线辐射强度随空间角度的分布，通常取远场归一化并按分贝绘制。读懂它只需抓住三个解剖结构：主瓣是能量最集中的方向，其两侧功率跌到峰值负三分贝处的夹角称半功率波束宽度，波束越窄能量越集中；旁瓣是主瓣之外的次级峰，代表能量泄漏——雷达里旁瓣打进杂波、通信里旁瓣干扰邻区，工程上常要求旁瓣低于主瓣十三分贝甚至更多；后瓣与主瓣方向相反，前后比衡量天线的单向性，架在铁塔上的基站板状天线靠前后比压制背向干扰。

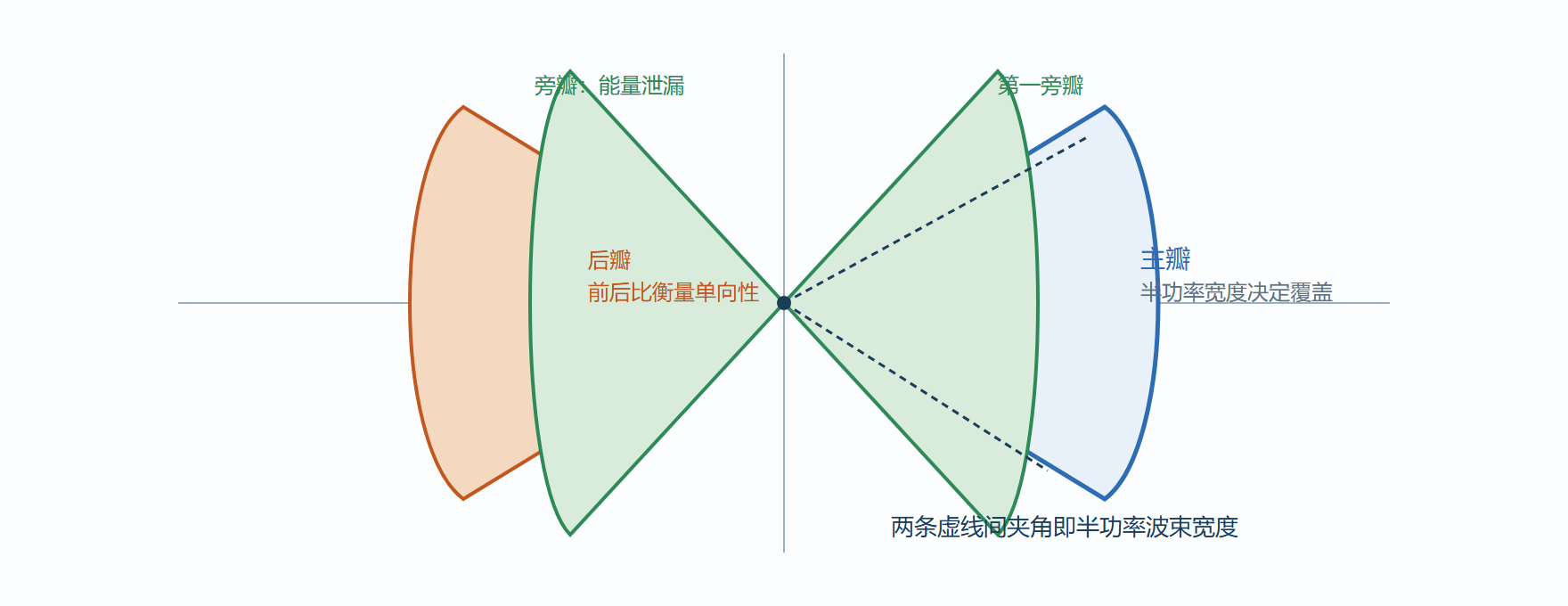

图 2-2 方向图解剖：主瓣、旁瓣与后瓣

从方向图还能"攒"出一个综合指标——方向性系数 D：辐射强度在最强方向的值除以全向平均，只看形状不看损耗。一副半波振子的 D 约 2.15 dB，抛物面天线可达四十分贝以上。口径类天线有个便于口算的经验式：增益约等于十乘以口径效率乘以（口径直径除以波长）的平方再取对数——直径放大一倍，增益加六分贝，波束宽度减半。这条经验式在第九章卫星链路里会被反复调用。

增益与效率：聚焦之外还要省损

增益 G 在方向性系数基础上乘上辐射效率：G = ηr·D。效率的分母里有导体损耗、介质损耗、表面波损耗，甚至被外壳吸走的能量。金属振子效率可接近全效率；手机内置天线受净空不足、材料损耗与人体影响，效率可能只有三到五成——这就是为什么终端天线指标常以"总辐射功率"而非裸增益考核。买天线看增益时，第一问应当是"这个增益测的是不是含馈线与罩子的系统增益"，否则同一副天线能被写出两个相差三分贝的数。

阻抗与驻波比：能量进门的门槛

天线端口的输入阻抗由辐射电阻、损耗电阻与电抗组成：辐射电阻对应真正发出去的功率，损耗电阻对应变成热的功率，电抗则代表储能的"虚账"。馈线系统通常是 50 欧姆，匹配的目标是让天线在频带内呈现接近 50 欧姆的纯阻。匹配程度用反射系数 Γ 描述，换算链条是工程日常：

驻波比两点二时失配损耗约零点四八分贝，看似不大，但发射机还可能因反射功率降功率保护，实际恶化更多——这就是第七章驻波排障节存在的理由。数值换算交给工具最稳妥：

import math

def vswr_to_return_loss(s):
    gamma = (s - 1) / (s + 1)
    return -20 * math.log10(abs(gamma))

def gamma_to_vswr(g):
    return (1 + abs(g)) / (1 - abs(g))

print("驻波2.0 的回波损耗:", round(vswr_to_return_loss(2.0), 1), "dB")
print("回波损耗10 dB 对应驻波:", round(gamma_to_vswr(10 ** (-10 / 20)), 2))

# Friis 链路预算：2.4 GHz，收发各 2 dBi，距离 100 米
f, d = 2.45e9, 100.0
c0 = 3e8
fspl = 20 * math.log10(4 * math.pi * d * f / c0)
prx = 20 + 2 + 2 - fspl           # 发射功率 dBm + 两副天线增益 - 空间损耗
print("自由空间损耗:", round(fspl, 1), "dB，接收功率:", round(prx, 1), "dBm")
​

极化与带宽：对得上、撑得住

极化指标在第一章已经打过底：数据手册上关注轴比（圆极化天线要求带内轴比小于三分贝）与交叉极化鉴别度（双极化基站天线常要求二十分贝以上）。带宽是天线"保持上述所有指标"的频率范围，按口径分窄带（振子百分之一到百分之五）、中等带宽（贴片百分之几到百分之十五）与超宽带（倍频程以上）。注意带宽必须连同指标一起声明：只说"带宽宽"而不说驻波、增益、轴比哪个达标，等于没说。第五章整章都在讲怎么把带宽做大。

工程现场：读错增益标注带来的覆盖误判。背景：某物联网公司为地下车库选覆盖天线，供应商页面上两款天线都标"5 dBi"，实装后甲款覆盖半径明显更远。操作：复核两份数据手册的全页——甲款是垂直面半功率约四十度的定向板状天线，乙款是全向吸顶天线，二者增益数值虽近，方向图却一个聚一个散。结果：车库长廊换成定向板状贴墙安装，覆盖距离立刻拉齐预期。解读：增益是方向图积分出来的结果，同样的"5 dBi"可以是聚成一束也可以是摊成环；选型必须把方向图和安装场景放在一起读。变式：电梯井、隧道等狭长空间优先选波束窄的定向款，开阔大厅选宽波束或全向款，这也是第九章选型问答的雏形。

本节要点回顾

• 方向图三结构：主瓣定覆盖、旁瓣定干扰、前后比定单向性，半功率宽度是最常用的一格数字。
• 增益等于效率乘方向性：小天线增益低常是效率拖累，读手册要问清测试口径。
• 匹配换算链：反射系数、驻波比、回波损耗、失配损耗四位一体，带内回波损耗过十分贝是底线。
• Friis 公式是链路第一课：空间损耗随频率与距离都涨，预算先算它，再谈余量。
• 带宽必须连指标声明：驻波带宽、增益带宽、轴比带宽可能完全不同宽。

参数体系配齐了。下一节进入计算引擎：辐射积分与等效原理，看看这些参数如何从导体上的电流分布里被"算"出来。
