4.1 阵列基础：方向图乘积原理与栅瓣

4.1 阵列基础：方向图乘积原理与栅瓣

本节摘要：把相同的单元沿直线等距排开、等幅同相馈电，阵列方向图等于单元方向图乘以阵因子——这就是方向图乘积原理。阵因子决定了主瓣宽度与旁瓣结构，而单元间距超过半波长时阵因子会分裂出与主瓣同高的栅瓣，即空间混叠。本节把这两件事算清楚。

学习目标

阅读完本节，你应当能够：

1. 写出 N 元均匀线阵的阵因子，说明相位递变如何搬动主瓣；
2. 用阵因子估算主瓣宽度随单元数与长度的变化；
3. 推导栅瓣出现条件，解释工程上间距取半波长的原因；
4. 指出方向图乘积原理的适用前提，判断何时会失效。

一、解耦：把"群体行为"从"个体性格"里拆出来

上一章末尾说过，阵列单元的设计是在为互耦还债；本章先假设最干净的情形——单元完全一致、互耦可忽略。此时阵列的远场是各单元远场的复数和：单元因子（单体方向图）对每个单元相同，可以提到求和号外面，剩下的求和只取决于几何位置与馈电相位，称为阵因子。总方向图 = 单元因子 × 阵因子。这个解耦的威力在于：研究"怎么排、怎么馈"时不必再关心单元是什么，研究单元时不必再关心阵型——第四章前两节几乎只在阵因子的世界里活动。

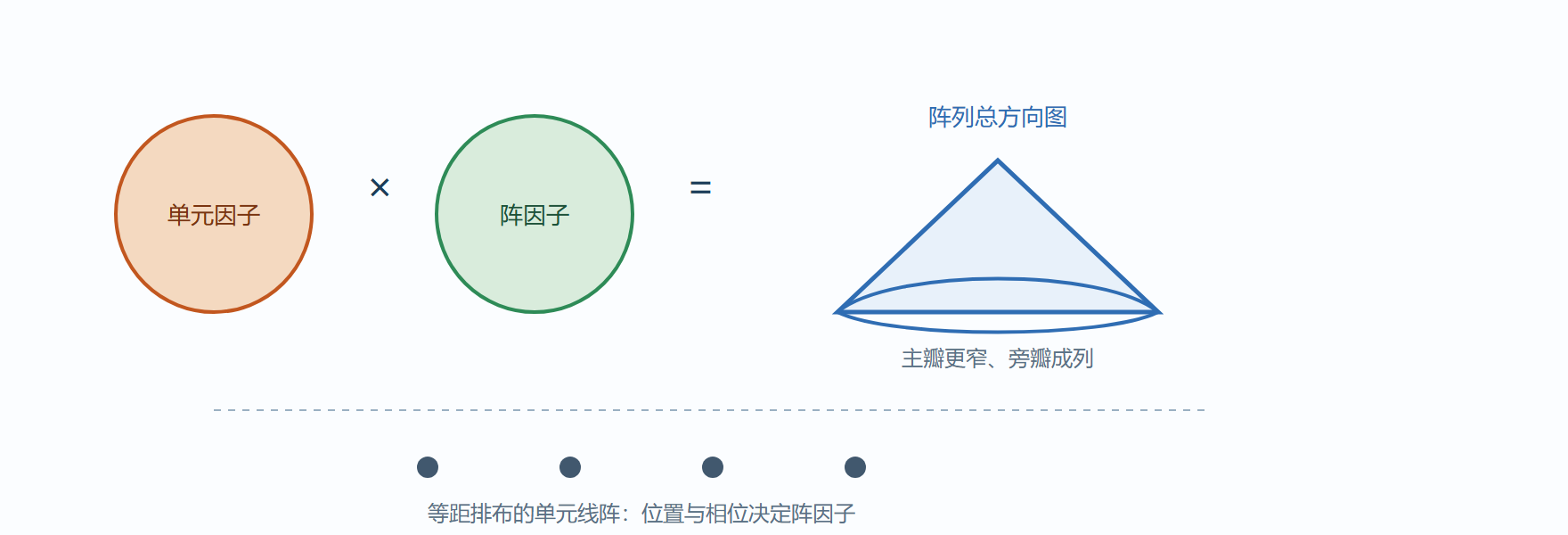

图 4-1 方向图乘积原理：个体与群体

二、均匀线阵：一行公式看懂主瓣与零点

N 个单元沿 z 轴等距 d 排列，相邻相位差为 ψ 时，阵因子幅值为 |sin(Nψ/2) / sin(ψ/2)|，其中 ψ = k·d·cosθ + β（β 是馈电相位差）。这行公式信息量很足：主瓣出现在分母也为零、分子也为零的 ψ 等于零处，N 洛必达后峰值等于 N——能量确实按单元数在主瓣里堆积；主瓣宽度近似为二乘波长除以 N·d（弧度），阵越长波束越窄，这就是"增益靠孔径"的算术；零点等间隔分布，旁瓣以约负十三点二分贝的首旁瓣电平成列——这个电平对多数系统偏高，正是 4.2 综合方法要修的对象。

波束指向由 β 直接控制：想要 θ0 方向最大，令 β = −k·d·cosθ0 即可。相位一改，波束搬家——这句话就是 4.3 相控阵的全部物理内核，此处先睹为快。

算一遍有手感：

import numpy as np

def array_factor(theta_deg, n, d_over_lambda, beta_deg):
    """N 元均匀线阵归一化阵因子（dB）"""
    th = np.deg2rad(theta_deg)
    psi = 2 * np.pi * d_over_lambda * np.cos(th) + np.deg2rad(beta_deg)
    with np.errstate(divide="ignore", invalid="ignore"):
        af = np.abs(np.sin(n * psi / 2) / np.sin(psi / 2)) / n
    return 20 * np.log10(np.maximum(af, 1e-6))

for th in [0, 15, 30, 60, 90]:
    print(f"θ={th:>2}° 阵因子 {array_factor(th, 8, 0.5, 0):6.1f} dB")
​

八单元、半波长间距的线阵，正侧向主瓣宽约十二点八度，首旁瓣负十三分贝——数字与公式对得上。

三、栅瓣：间距种下的祸根

阵因子的周期性意味着：若间距 d 大到让相邻单元的路径差在某方向恰好凑满一个波长，那个方向的场又会同相叠加，冒出一个与主瓣等高的副本——栅瓣。出现条件是 d/λ 大于 1/(1+|cosθ0|)：侧射时 d 超过一个波长即现，扫描到端射方向时半波长多一点点就会现。工程把间距钉在半波长附近，等于给全视场扫描买了保险——这也是为什么相控阵单元排得那么密、互耦那么重、单元那么难设计（3.4 的伏笔在此回收）。

栅瓣的物理本质与信号处理里的混叠同源：空间采样间距不足即欠采样，方向信息出现"假频"。理解到这一层，"为什么不能把单元拉开省成本"就有了严格的否决理由；反过来，若系统只扫一个小角度范围，间距可以适当放大——约束是活的，条件式说了算。

工程现场：稀疏化省成本，栅瓣找上门。背景：某大口径预警雷达为省模块数量，把单元间距放宽到零点七波长，静态侧射测试一切正常。操作：全空域扫描联试时发现高仰角出现虚假回波，回波方位与真实目标相差甚远。结果：把顶部分区恢复半波长间距，虚假回波消失，成本超支由后端处理增益弥补。解读：侧射方向不触发栅瓣条件式，扫描一出侧射面条件即被打破——栅瓣把能量打到错误方向，接收时就是虚假目标。变式：确需稀疏的场景（射电天文阵），用非均匀布阵把栅瓣能量摊成低旁瓣底噪，牺牲峰值旁瓣换取无假目标，是同一约束下的另一种解。

五、平面阵与互耦：从线阵到真实阵面

线阵的公式推到平面阵只需再乘一个方向的阵因子：矩形栅格阵的方向图近似等于两个正交线阵阵因子的乘积，增益与孔径面积成正比。工程速算由此而来：增益约为十乘孔径效率乘四倍口径面积除以波长平方，孔径效率取零点五上下（含锥削、漏射与失配）。拿一面十六乘十六的毫米波阵验证：口径约十六个波长见方，理论增益约二十九分贝，与实测的差距主要来自馈线损耗与互耦——速算给出的是“上限锚点”，不是承诺值。

互耦值得单独记账：单元间距半波长时，相邻耦合可达负十五分贝量级，单元输入阻抗在阵中与孤立状态能差出数十欧。设计纪律因此是“在阵中调单元”——把单元放进周期边界（无限阵环境）或小阵样机里调匹配，而不是孤立调好再拼阵。3.4 那句“阵列单元的价值在阵面纪律”，落到动作上就是这一句。

一个易错点：主瓣增益不等于阵列增益

阵列增益按单元数同相叠加估算时，默认每个通道都把功率完整交给了波束。实际账目要扣三笔：馈电网络的分配损耗（无源合路网络按单元数对数折扣）、互耦引起的失配损耗、以及单元效率。十六元阵列的名义阵列增益约十二分贝，扣完三笔后实测常在九到十分贝——评审时把“阵列增益”与“物理口径增益”分开报数，能避免一半的预期落差。

本节要点回顾

• 乘积原理先行：单元因子乘阵因子，群体行为与个体性格解耦，分析效率倍增。
• 阵因子一行公式定乾坤：主瓣宽度约二倍波长除以阵长，首旁瓣负十三分贝是均匀激励的出厂设定。
• 半波长间距是保险：栅瓣条件式随扫描角收紧，密排是给全视场扫描交的保费。
• 栅瓣即空间混叠：欠采样的空间版本，稀疏布阵必须连扫描范围一起论证。

知道了方向图怎么来，下一节反着走：给定旁瓣与波束指标，倒推每个单元的幅度相位。
