4.2 阵列综合：从方向图倒推激励

4.2 阵列综合：从方向图倒推激励

本节摘要：上一节是"给激励算方向图"的分析题，本节做反题——给定旁瓣、波束宽度与零点位置，倒推每个单元的幅度与相位。切比雪夫法给等旁瓣的极值最优，泰勒法是工程折衷，傅里叶变换法给直接映射。三套方法对应三种设计哲学，选哪个取决于指标卡在哪。

本节要解决的问题

本节回答的是逆向问题：给定方向图指标，激励怎么倒推。读完你应当能够：

1. 把方向图指标翻译成对激励复振幅的数学约束；
2. 说明切比雪夫综合"等旁瓣且最窄主瓣"的极值含义与代价；
3. 说明泰勒综合对切比雪夫的工程化改造及其好处；
4. 用离散傅里叶对偶直接由目标方向图算出激励，并知道它的适用边界。

一、综合问题：一道带约束的逆向题

正问题与反问题的关系可以用信号处理来类比：分析是"给序列求频谱"，综合是"给频谱求序列"。阵因子恰是激励分布的离散傅里叶变换（在正侧向附近近似成立），于是综合的数学骨架就是傅里叶对偶。麻烦在于工程指标从不给你完整的方向图函数，只给几条硬杠：旁瓣不超过负三十分贝、主瓣宽度不超过某值、某方向要放零点陷掉干扰。综合的艺术在于把这些零散硬杠翻译成一套可解的激励，而不同翻译路线就是本节的三套方法。

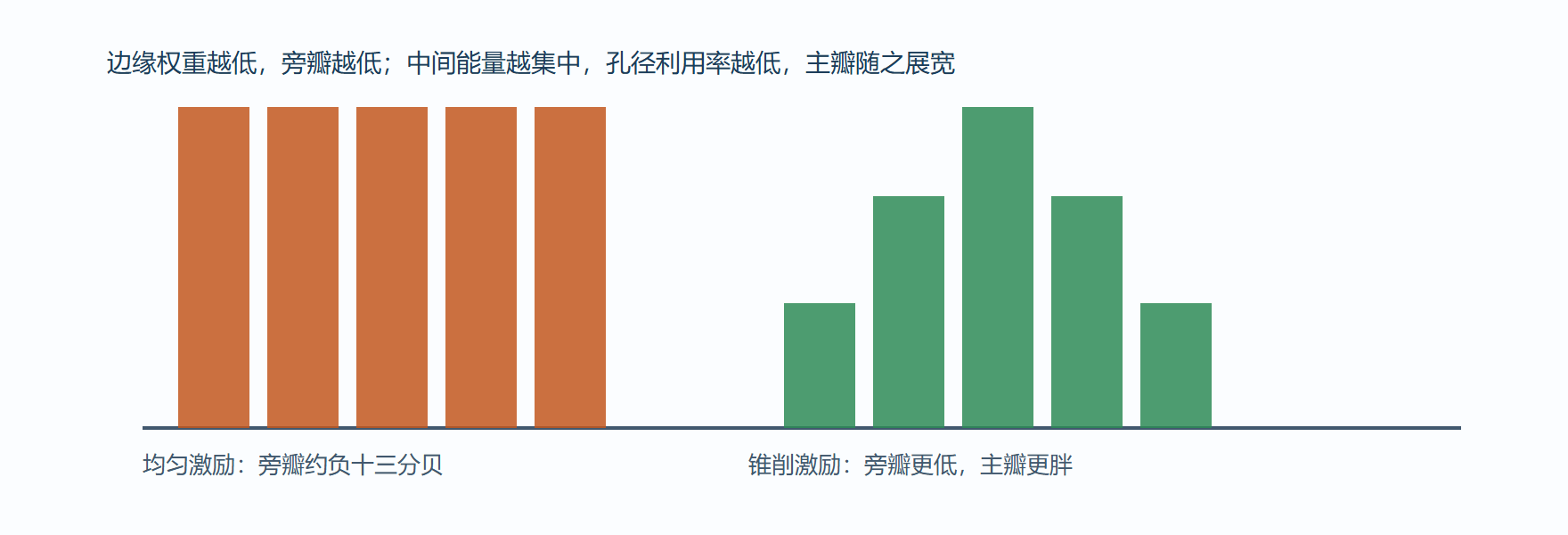

图 4-2 幅度锥削：压旁瓣的代价可视化

二、切比雪夫：旁瓣指标的极值答案

切比雪夫综合回答的问题很锋利：给定旁瓣电平上限，能不能让主瓣最窄？答案是能，而且代价结构清晰——所有旁瓣等高（等纹波），主瓣是同样旁瓣约束下的极窄解。数学上把阵因子映射为切比雪夫多项式，旁瓣全被"削平"在指定电平。它的两笔账要知道：一是边缘单元的激励比例随阵列变大、旁瓣指标变严而急剧下降，首尾单元贡献的功率极小，孔径利用率受损；二是等旁瓣意味着远区旁瓣也不衰减，对远角干扰敏感的系统未必合用。

三、泰勒：工程愿意签字的折衷

泰勒综合看准了切比雪夫的软肋——远区等旁瓣既浪费孔径又不实用，真实系统只关心主瓣附近几十度内的旁瓣。泰勒把"等纹波"改造成"主瓣附近按设计电平缓降、远区按距离倒数滚降"，主瓣只比切比雪夫宽百分之几，边缘激励却温和得多。工程惯例：雷达与通信阵列的规格书若只写"旁瓣低于负三十五分贝"，泰勒参数就是默认答案。下面用离散近似演示泰勒式锥削的激励轮廓与方向图效果：

import numpy as np

n = 16                                    # 十六元线阵
i = np.arange(n) - (n - 1) / 2
a = 0.3                                   # 平台参数：边缘权重降到峰值的 0.3
w = a + (1 - a) * np.cos(np.pi * i / n)   # 余弦平台轮廓，泰勒锥削的工程速算近似
print("归一化激励（余弦平台近似）:")
print(np.round(w / w.max(), 3))

th = np.linspace(-90, 90, 1441)
af = np.abs(np.sum(w[:, None] * np.exp(1j * np.pi * np.outer(i, np.sin(np.deg2rad(th)))), axis=0))
af_db = 20 * np.log10(af / af.max())
first_sll = af_db[(af_db < -5) & (np.abs(th) > 3)].max()
print("首旁瓣电平约", round(first_sll, 1), "dB，均匀激励时为约 -13 dB")
​

数值不必背，要点是看到轮廓：边缘权重降到峰值的零点三倍后，首旁瓣从负十三分贝被压到负二十多分贝——查泰勒正式系数表还能压得更低，主瓣也只多展宽百分之几。

四、傅里叶法：直接映射与它的边界

若目标方向图本身能给全（比如要求在视场内逼近一个指定形状），最直接的路是把目标方向图采样后做逆变换得到激励，这就是傅里叶综合。它快、直观，且零点位置可以精确指定——抗干扰系统常用来在干扰方向挖零陷。边界也明白：它给出的旁瓣行为不受控（吉布斯纹波挂在突变的方向图边缘），指标含旁瓣上限时仍要回头找切比雪夫或泰勒。三法合看，选择逻辑一句话：卡旁瓣选泰勒、卡主瓣极限选切比雪夫、要指定方向图选傅里叶。

工程现场：机载雷达的旁瓣攻坚战。背景：某机载预警雷达阵面初版均匀激励，地杂波从旁瓣涌入，远距离小目标被淹没。操作：按负四十分贝旁瓣重做泰勒锥削，同时复核边缘单元激励——最低降到峰值的百分之六，对应通道噪声权重上升。结果：杂波残余下降约十二分贝，小目标检测距离恢复；代价是主瓣宽了约百分之八，测角精度轻微让步。解读：旁瓣压制的收益与孔径效率的损失是一笔双向账，泰勒参数的选择本质是在杂波环境与主瓣指标之间做系统级仲裁。变式：当环境时变（干扰方位漂移），固定锥削不够用，权重需要实时算——这条线索通往 6.2 的自适应波束形成。

五、补两刀：零陷与赋形

锥削之外还有两类常见综合任务。零陷控制：在已知干扰方向精确置零——把期望方向图与干扰方向的导向向量做正交化约束再求最小范数解，代价是零陷以邻近旁瓣抬升为代价向两侧“挤压”。雷达对抗与卫通抗干扰常用它。波束赋形：不追最窄主瓣，而是把覆盖区塑形成目标形状——广播的余割平方方向图是经典例子：让方向图函数随仰角按距离平方关系补偿，等高平台对地面的照射电平才能均匀。赋形综合没有闭式解，工程用最小二乘迭代或优化工具求近似解，指标以“区域波纹”表达而非主瓣宽度。

两类任务共享一个心法：综合指标要写成“可算的目标函数”——旁瓣上限、区域波纹、零陷深度分别对应不同的数学结构；先把指标翻译对，再挑算法，顺序不能反。

本节要点回顾

• 综合即逆向翻译：把旁瓣、波束、零点三条硬杠翻成激励复振幅，傅里叶对偶是数学骨架。
• 切比雪夫是极值解：等旁瓣下主瓣最窄，代价是边缘激励过浅与远区旁瓣不滚降。
• 泰勒是工程默认：近区旁瓣达标、远区自然滚降、边缘温和，雷达通信规格书的常客。
• 傅里叶法管指定形状：零点可精确放置，旁瓣不受控是它的边界。

激励会算了，还差最后一步：让相位随时间动起来，波束才能"扫"。相控阵的引擎下一节点火。
