4.3 相控阵与波束扫描：相位即方向
4.3 相控阵与波束扫描：相位即方向
本节摘要：给每个单元配一套可编程移相器，波束就由公式 β = −k·d·cosθ0 搬家——这是相控阵的全部物理内核。代价随扫描角而来：波束展宽、增益下降、宽角阻抗失配；工程用子阵化、时间延迟线与宽角匹配技术把账压回可接受区间。5G 毫米波与星链终端是这套原理的当代最大规模落地。
读完本节你应当能够
请对照下列能力清单自检：
- 由目标指向计算均匀线阵各单元的相位补偿，说出相位扫描的物理来源；
- 解释为什么宽带系统需要时间延迟而不是单纯移相；
- 写出波束宽度随扫描角的展宽规律，说明增益下降的原因；
- 描述子阵划分在射频链路成本与扫描性能之间的折衷。
一、相位即方向：一行公式的工程帝国
波束搬家这件事，物理上只需一句话：让各单元的远场在目标方向同相。沿阵排布的路径差是 d·cosθ0，把每个单元的激励相位依次减去 k·d·cosθ0，目标方向的场就同相叠满。移相器成了"方向盘"：相位是连续可编程的量，波束就能在视场内连续转向，切换速度只受控制字更新速率限制——毫秒甚至微秒级。固定探照灯被换成了可以即扫即指的电子扳机，机械转动、伺服惯性、磨损维护，一次性从系统清单里划掉。

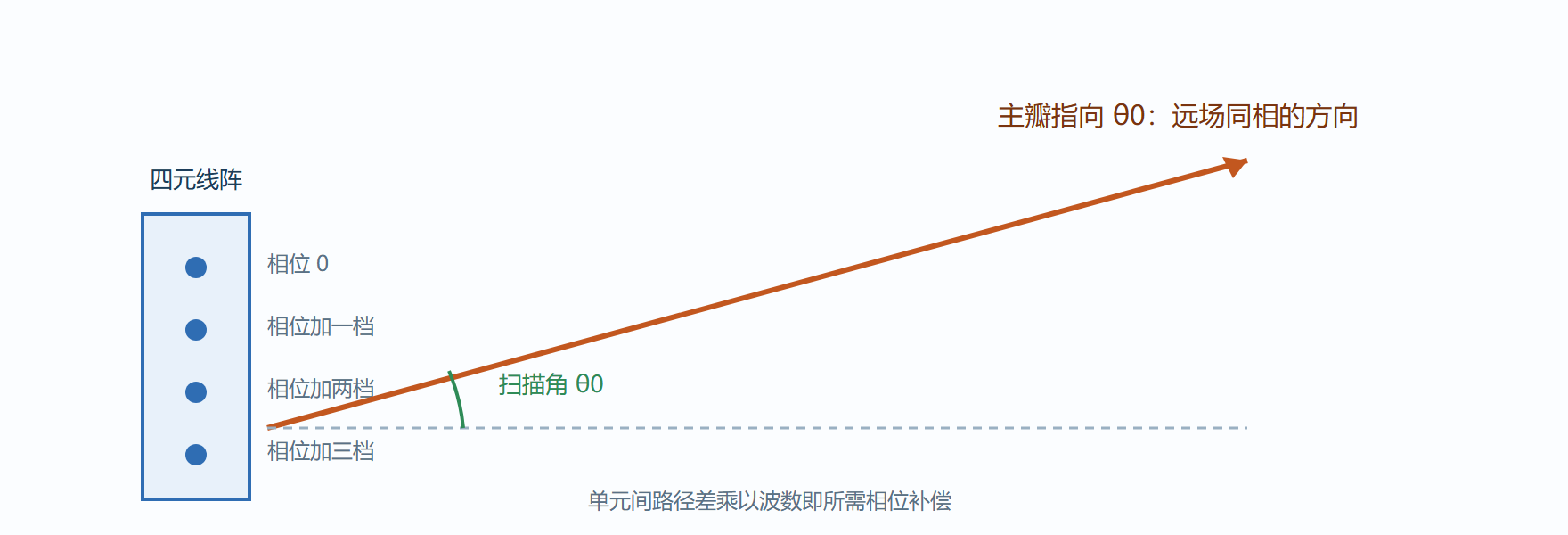

图 4-3 波束扫描示意：相位差换指向
宽带系统多一条暗沟：移相器在某一个频率上是准确的相位补偿，频率一偏，同一相位对应的电长度变了，波束指向随频率漂移——这就是"束斜视"。根治要用时间延迟线：延迟与频率无关，各单元直接补偿真实传播时差。全延迟线阵列成本高昂，工程折衷是"子阵内移相、子阵间延迟"，把延迟线的数量从单元级压到子阵级。
二、扫描的账单：展宽、跌落与失配
扫描不是免费的。第一笔账是波束展宽：有效孔径是阵面在垂直波束方向上的投影，扫描角 θ0 越大投影越短，波束宽度按 1/cosθ0 展宽，到六十度已经翻倍。第二笔账是增益跌落：投影面积缩小直接减孔径，再加单元方向图本身在偏离法向处滚降，增益按 cosθ0 附近规律下滑。第三笔账最深——宽角阻抗失配：扫描改变单元间的互耦环境，单元的输入阻抗随扫描角漂移，馈电网络却在按法向状态匹配，于是驻波随扫描恶化，严重时出现"扫描盲点"（某角度能量几乎全部反射）。三大账单叠加，工程口径里相控阵的实用扫描范围常标在正负四十五到六十度。
三、子阵化：成本与性能的和解
全数字阵列每个单元一套收发组件与数据链路，毫米波大规模阵列用不起。子阵化把若干单元在模拟域合并成一个子阵、共享一套射频链路：移相仍在单元级（保扫描能力），幅度加权与数字处理退到子阵级。代价是子阵方向图周期性复制出"量化瓣"，需要用子阵随机化或重叠布阵打散；收益是射频链路数量降一到两个数量级——星链用户终端能在消费级价位落地，靠的就是这类架构层面的算术。子阵规模怎么定？主瓣内不出现量化瓣、模块工艺可量产、功耗预算可接受，三条约束的交集就是答案。
工程现场：毫米波基站 OTA 吞吐骤降。背景：某 5G 毫米波小站在暗室联调时近区吞吐正常，外场波束指偏四十五度时用户吞吐骤降。操作：回放波束配置并逐项核对——波束宽度确实按展宽规律变大、EIRP 随扫描跌落约三分贝、再叠加宽角失配引入的额外反射。结果：把小区边缘用户的波束指派改到正负三十度以内，并在上层调度里提高该区间的波束驻留时间，边缘速率恢复。解读：扫描三账单在天线指标页上各是一条小字，在系统侧就是边缘用户体验的断崖；链路预算必须按"最坏扫描角"核算而非法向峰值。变式：需要更宽角覆盖时，用双面板拼正负六十度各自的最优区，或多面板环绕部署，用面板数量换扫描范围。
五、硬件视角：移相器、收发组件与量化效应
相控阵的硬件账本上有三件主角。移相器：数字移相器按二进制位定价，六位移相器的最小步进约五点六度相位，量化误差让波束在目标位置附近抖动，并生成“量化瓣”——随机化相位抖动可以把量化瓣打散成噪声。衰减器：与移相器配对实现幅度锥削，精度决定旁瓣指标的兑现度。收发组件：有源阵列每单元一套收发链路，组件的幅相一致性、温度漂移与功耗构成阵列的工程基线，第七章的校准话题在收发组件上最烧钱也最关键。
扫描还有一条容易被忽略的暗账——孔径渡越时间：大口径阵从边缘到中心的光程差可观，瞬时大带宽信号扫离法向时，各单元接收同一波前的时刻不同，不做真实延迟补偿，脉冲在阵内被“拉宽”。这正是大带宽雷达阵采用子阵级真实延迟的物理原因。账目环环相扣：带宽、口径、扫描角互相咬死，方案评审必须一起报数。
**常见问答：相控阵为什么贵？**把账本加总就明白：每单元一套移相、衰减、收发链路与校准通道，物料与装配成本随单元数线性增长，校准与测试随通道数超线性增长。子阵化把线性账变分层账；毫米波封装天线把阵面与芯片封进同一封装，用半导体量产摊薄成本——星链终端把消费级相控阵做成，关键正在于此。
六、常见问答两则
**问：相控阵能否同时扫多个波束？**可以，两条路线：多套移相配置分时轮扫（牺牲时间换波束数），或真正多波束——数字阵列多通道并行成多组权值，模拟阵用多波束网络（巴特勒矩阵）。波束数越多，通道与处理资源越贵。
**问：波束扫出阵列边界会怎样？**端射附近方向图严重畸变、增益跌落、失配加剧，工程上把可用扫描范围限制在正负六十度以内，超出的视场交给第二个阵面——用面板数量换扫描范围是干净的解。
扫描范围与波束数的组合还有一层系统含义：每个业务波束都要占一份功率与调度时间，波束越多、扫得越宽，单用户的等效驻留越稀——毫米波基站的小区边缘体验问题，一半可以追溯到波束预算而非功率预算。评审时把“同时业务波束数”当作与通道数同等重要的一级指标，是近年运营商技术规范里新增的硬条款。
本节要点回顾
- 相位即方向：逐单元相位补偿让目标方向同相叠加，波束切换快到毫秒级。
- 宽带要用时间延迟：移相器只在单一频率准确，束斜视靠延迟线治理，子阵间延迟是主流折衷。
- 扫描三账单：波束按一比余弦展宽、增益随投影跌落、宽角失配恶化驻波甚至出盲点。
- 子阵化是架构级和解：单元级移相保扫描、子阵级共享链路省钱，量化瓣用布阵技巧打散。
阵列扫得动波束了，但单副阵列的带宽天花板还没破。下一章去宽带世界找非频变的设计思想。
