本节摘要：谐振式天线把命运押在单一尺寸匹配单一波长上，带宽自然窄。非频变思想反其道而行：结构只由角度描述、形状自相似、有效辐射区随频率滑动——频率变了，天线的"工作部位"跟着挪，性能却不变。对数周期与螺旋是这一思想的两大代表作。
知识坐标与目标
本节给出宽带设计的第一条路线——结构自相似；读完你应当能够：
- 说出非频变天线的三个设计条件，解释为什么"只由角度决定"就能宽带；
- 由对数周期天线的最长与最短振子估算其频率覆盖范围；
- 说明轴向模螺旋的尺寸条件与圆极化来源；
- 描述锥削结构与阻抗渐变在宽带匹配中的角色。
一、把带宽问题的根挖出来
第三章已经算过账：贴片带宽只有百分之几，振子好一些也不过百分之十几。根源同一个——谐振式天线靠储能建立驻波，Q 值高则带宽窄，这是电路层面的宿命。宽带设计的第一性原理因此可以表述成：让天线的性能不再依赖任何单一谐振。做到这一点的结构条件有三。其一，形状只由角度定义，没有特征长度可供某个频率"认领"（平面等角螺旋是纯粹样板）；其二，结构自相似，按比例缩放后与自身重合，缩放因子恰是频率的换挡比；其三，电流集中在结构的局部（有效区），高频率用小头、低频率用大头，各频段"分区办公"互不打架。三条凑齐，天线的输入阻抗与方向图就近似与频率无关——只与几何角相关，故名非频变。

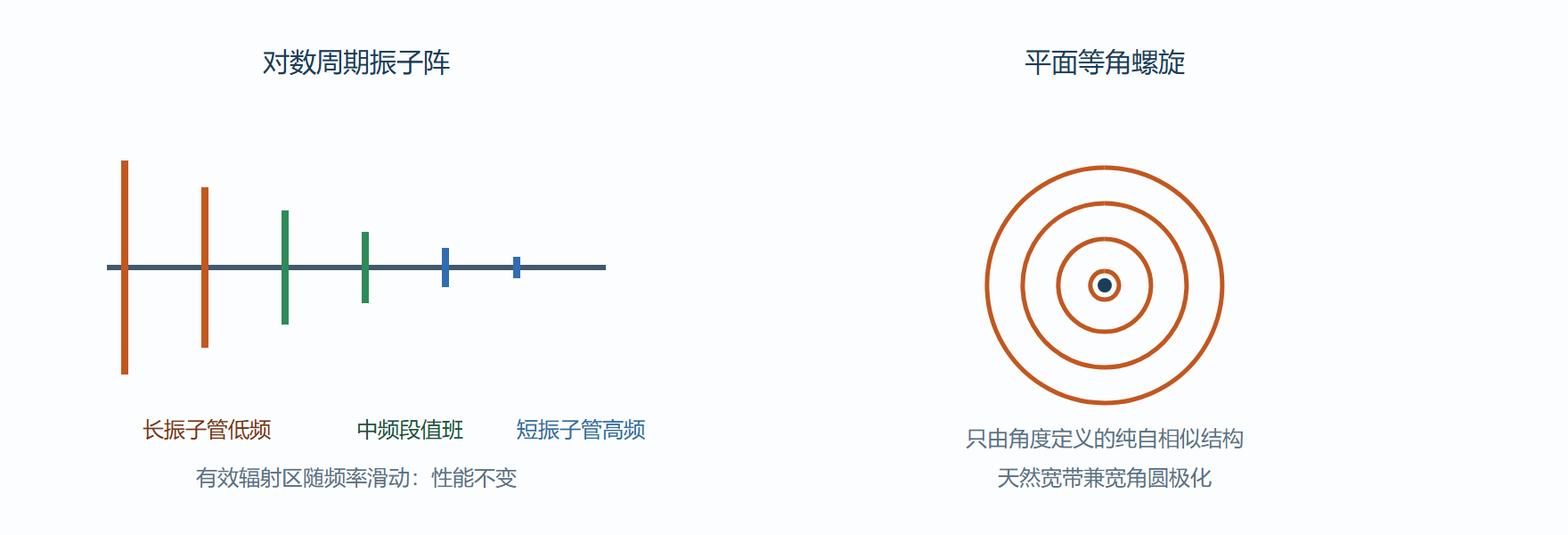

图 5-1 非频变家族：分区办公示意
二、对数周期：离散的自相似
把长度按固定比例递减的振子串在两根集合线上，相邻振子的间距同样按比例递减，就得到对数周期天线。它像一支"频率巡检队"：工作频率变化时，有效辐射区在阵上滑动——低频时最长的几根振子谐振工作，高频时轮到最短的一组。频率覆盖由结构直接框定：最长振子约半波长决定下限，最短振子约半波长决定上限，设计覆盖十比一（一个数量级再加）的频带稀松平常。电子战侦察、频谱监测、EMC 测试实验室里那副"鱼骨天线"，几乎都是对数周期——工程界对它的信任来自一个朴素事实：换频率不用换天线。
代价也要记在账上：有效区之外的振子是"闲员"，传输但几乎不辐射，孔径利用率低于同尺寸的谐振阵；线极化、增益中等（约七到十二分贝）；结构立体，不适合共形场景。工程上另一条常见变体是把它印在介质板上（印刷对数周期），牺牲些许效率换取平面化。
三、螺旋：旋转对称的宽带圆极化
螺旋把自相似换成了旋转对称。轴向模螺旋是主角：螺旋周长约等于一个波长、螺距角约十二到十四度时，沿轴向辐射单一旋向的圆极化波，增益约十到十五分贝，阻抗近似纯阻，带宽可达一个倍频程以上。圆极化与宽带的组合拳让它锁定了两个刚需场景：卫星链路（第一章讲过，星地之间极化取向不可控）与遥测跟踪天线。频率升高时有效区在螺旋上向馈端滑动，原理上仍是非频变的分区办公，只是换成了圆形编制。
更极致的形态是平面等角螺旋与阿基米德螺旋：结构完全由角度定义，带宽可到十个倍频程，缺点是辐射是双向的（背面也辐射），工程上要加背腔或吸波材料——账又回到了尺寸与效率。
工程现场：频谱监测站的"一副顶十副"。背景：某无线电监测站原配十副定频八木覆盖五十兆赫兹到两吉赫兹，巡检换天线费时且遗漏频段。操作：换装一副印刷对数周期（五十兆赫兹到两吉赫兹），配宽带低噪放与开关矩阵。结果：天线数量减为三副（低频段保留有源杆），换频时间从分钟级降到零，巡检覆盖率显著上升。解读：非频变天线的价值在系统级兑现——当运维成本与漏检风险计价，它比多副谐振天线的总账便宜得多；单看增益它并不出众，选型要算系统账。变式：若极化与增益要求更高（如对卫星的测控站），则把对数周期换成轴向模螺旋阵，用第四章的阵列方法把单螺旋的增益叠上去。
五、设计步骤与尺寸账
对数周期天线的设计可按固定步骤走一遍：选定比例因子（通常零点八到零点九五）与间距因子，确定频段上下限——最短振子取高频端半波长、最长振子取低频端半波长，振子数按对数关系铺开（常用八到十八根）；集合线特性阻抗与振子馈电的匹配靠短截线微调。增益由比例因子与阵长共同决定，约七到十二分贝；想再加增益应转阵列叠加而非无限拉长单副——拉长的边际收益递减得很快。
尺寸账举例：覆盖两百兆赫兹到两吉赫兹的对数周期，最长振子约零点七五米，加上集合线张角结构，整副天线接近一米量级；若下限压到三十兆赫兹，尺寸膨胀到五米级——这就是为什么全频段监测站的天线场要占一大片场地。宽带与体积的交换以波长为单位，毫无通融。
螺旋的尺寸条件也顺带核一遍：轴向模要求周长约一个波长，两吉赫兹即十五厘米直径、螺距总长约一到两个波长；平面等角螺旋要求低频端半径约四分之一波长。任何“超小宽带天线”的宣传，先用这两条尺寸条件核对——物理不会为宣传语破例。
**常见问答：非频变与超宽带是一回事吗？**不是。非频变说方向图与阻抗对频率近似不变（结构自相似带来），超宽带强调绝对带宽与时域保真；对数周期是前者典型却相位中心随频率滑动、时域平平，蝶形振子是后者典型却方向图随频率变化明显。两套指标、两类结构，招标文件里混用措辞会直接招错货。
一个易错点：宽带天线的增益曲线
非频变天线的增益并非“宽带恒定”：低频端有效区小、增益低，高频端逐渐抬升后受结构截断回落。数据手册常给中心频点增益，跨带选型时必须索要全带增益曲线——特别是做无源互调测试与电磁兼容辐射考核时，低频端增益被高估的后果是辐射限值误判。
本节要点回顾
- 非频变三条件：角度定义形状、结构自相似、有效区随频率滑动，凑齐即可宽带。
- 对数周期=频率巡检队：覆盖由最长与最短振子框定，十比一覆盖常见，代价是孔径效率与立体结构。
- 轴向模螺旋=宽带圆极化：周长约一个波长、螺距角十三度附近，卫星与遥测的标配。
- 背腔或吸波补双向辐射的账：平面螺旋的宽带极限要用体积与效率去换。
结构的路走完了。下一节换思路：不靠谐振也不靠分区，让能量边走边漏——行波与漏波天线。
