本节摘要：行波天线上没有驻波，能量沿结构单向行进、途中逐渐泄漏成辐射——不存在谐振，天然宽带。漏波天线是它的控制版：按设计好的速率沿程泄漏，且主瓣方向随频率移动，自带"频率扫描"本领。毫米波与太赫兹频段，它是一维长结构的天然主角。
本节要解决的问题
本节回答：不靠谐振的天线如何辐射、波束为何随频率摆动。读完你应当能够：
- 区分驻波天线与行波天线的能量组织方式，说明行波结构为何不谐振；
- 解释漏波天线主瓣角随频率移动的机理，定性写出频率-角度关系；
- 说出慢波结构（周期开槽、介质加载）如何控制泄漏速率与辐射方向；
- 判断漏波天线适合与不适合的应用场景。
一、从驻波到行波：换一种能量组织法
驻波天线（振子、贴片、谐振腔类）的能量组织方式是"存起来再发"：能量在结构上往复振荡，靠半波长的相位配合让远场同相叠加，谐振是它的灵魂，窄带是它的宿命。行波天线换了一套组织法：能量从馈端单向流入，沿长结构边走边辐射，走到末端已所剩无几（理想行波结构会配吸收负载收尾）。没有往复振荡就没有严格谐振点，输入阻抗在全频段近似纯阻——行波天线的宽带身份由此而来。
最早的样板是菱形天线与长线天线：一根几个波长的导线斜挂在杆上，波沿导线跑、沿途向空间甩能量，短波时代远程通信的主力。现代版本则把"泄漏"变成可设计的参数：单位长度辐射多少、朝什么方向辐射，都由结构周期与尺寸控制——这就是漏波天线。
二、漏波天线：频率扫描的物理密码
漏波结构的统一图像：一条导波结构（波导、缝隙线、周期性微带），壁上按周期开缝或做微扰，导波能量按小比例逐周期泄漏。每条缝都是一个相位依次递进的辐射元，远场叠加的主瓣方向由"导波相位常数与自由空间波数之差"决定——导波速度越接近光速，波束越接近侧向；导波越慢，波束越向前倾。关键在于导波相位常数随频率变化，于是主瓣角天然随频率滑动：改频率就是改指向。这与第四章相控阵的"改相位改指向"互为镜像：相控阵花硬件扫波束，漏波天线花频率扫波束——频扫雷达阵列正是把这条性质用到极致的例子。

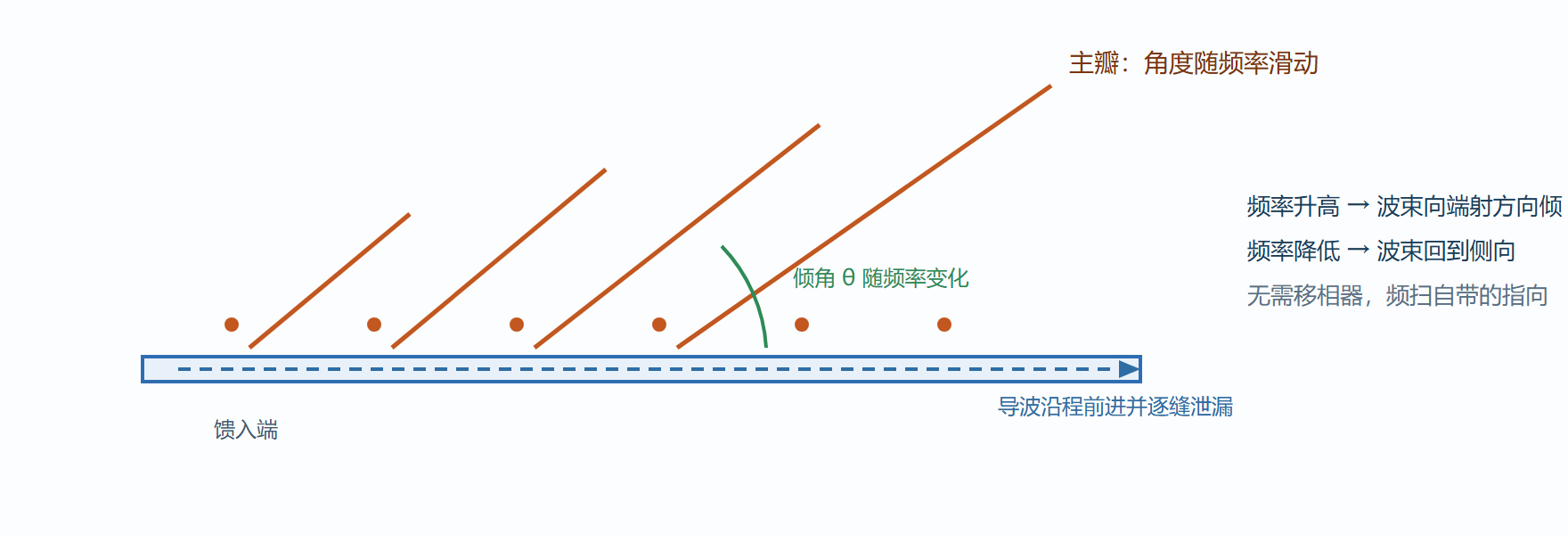

图 5-2 漏波天线：边走边漏与频扫
结构实现上，慢波是核心词汇：周期开槽的矩形波导、金属化过孔排、介质加载线都在把导波"拖慢"。泄漏速率（每周期辐射的功率比例）决定孔径效率——漏得太快，末端能量不足、孔径白白浪费；漏得太慢，结构要做得极长。设计漏波天线，一半的功夫在把泄漏速率沿程摊匀。
三、用在哪、别用在哪
适合的场景有三类。频扫雷达与多波束系统：一根漏波结构一条波束族，频率一扫方位角全出，结构与成本极轻。毫米波与太赫兹的一维成像：频率扫一个维度、机械或电扫另一个维度，两维成像只需一条漏波结构，车载雷达与安检成像已有商用先例。集成化馈电替代方案：基片集成波导漏波阵直接印在板上，与有源芯片同层集成。不适合的场景同样明确：需要固定指向的链路天线（指向随频率跑是致命伤）、需要宽带大功率的场合（泄漏结构耐功率有限）、以及低频段（要做出足够慢的慢波，结构尺寸不划算）。
工程现场：一条漏波线替代一排开关天线。背景：某工业安检成像样机原方案用十六单元开关切换线阵逐列成像，开关损耗与时序复杂度都高。操作：改用基片集成波导漏波结构，把频率从二十四吉赫兹扫到二十八吉赫兹，让波束沿一个维度自动扫过。结果：射频链路从十六套减到一套，帧率反而提升，口径效率略有让步但成像质量达标。解读：漏波天线把"扫"从电路问题降为频率规划问题，链路简洁度是它最大的隐性收益；代价是指向与频率绑定，波形带宽内波束会"拖尾"，成像算法要预先补偿。变式：需要固定指向又要平面结构时，可对漏波结构做周期渐变，把不同频率的辐射区锁在不同位置——这已经摸到第六章超表面"按位置编程相位"的门槛。
五、实现谱系与设计要点
漏波结构的实现谱系比想象中宽：金属波导壁开缝的缝隙漏波（功率容量大、毫米波耐用）、周期性微带漏波（宽微带加周期微扰构成开放结构，印刷成本低）、基片集成波导漏波（波导性能与 PCB 工艺的结合，当前最活跃）、以及介质镜像线与脊波导（太赫兹候选）。设计要点集中在两处：其一，泄漏速率的沿程均匀化——通常让缝隙宽度或微扰深度沿程渐变，补偿导波功率的指数衰减；其二，终止处理——末端剩余功率用匹配负载吸收，残留反射会形成镜像波束，方向图上多出一个对称的假瓣，验收时一眼可辨。
频扫的天线账还有一条工程捷径：把漏波结构与 4.3 的移相阵级联，频率管一个维度、相位管另一个维度，两维波束扫描就能用“一条漏波线加一维移相”实现，比全二维相控阵便宜一个数量级。毫米波成像与卫星多波束系统里，这类混合架构正在成为性价比的甜点。
**常见问答：行波天线的负载电阻会不会浪费功率？**会，但这笔浪费买的是宽带与稳定。设计良好的漏波结构能把末端剩余功率压到一成以内，负载实际“吃掉”的能量有限；相比驻波天线在带外的剧烈失配，行波结构全程温和，系统级吞吐反而更高。这笔账要在系统层面算，不能只盯着负载的瓦数心疼。
一个易错点：漏波天线的极化记忆
周期缝隙漏波结构辐射的极化沿程一致，但波束扫描时观察角变化会让轴向分量与横向分量的配比跟着变——大角度扫描下极化纯度明显劣化。做极化敏感系统（双极化复用、圆极化星地链路）的漏波设计，要在扫描范围的两端各核一遍轴比或交叉极化鉴别度，别只看法向。
漏波结构的测试也有专属动作：扫频测方向图族而非单点——每换一个频点主瓣应平滑移动，若某频点出现跳变或双瓣，多半是结构里混入了额外的反射谐振。这条“方向图族平滑性”检查是漏波天线区别于常规天线的独有验收项，建议直接写进测试大纲。
本节要点回顾
- 行波不驻波：能量单向行进、边走边辐射，无谐振即宽带，末端负载收尾。
- 漏波速率是设计量：逐周期泄漏比例决定孔径效率，摊匀泄漏是设计主战场。
- 频率-角度绑定：导波相位常数随频率变，主瓣随之扫；频扫是特性也是约束。
- 一维结构的高频舞台：毫米波成像与集成馈电是它的当代主场，低频与固定指向场景回避。
三条宽带路已走两条。最后一条最激进：跳进时域，让天线按脉冲波形保真来设计——超宽带。
