本节摘要：超宽带（UWB）指相对带宽超过两成或绝对带宽超过五百兆赫兹的系统，商用典型频段为 3.1 到 10.6 吉赫兹。它对天线提出双重考核：频域上跨三个倍频程保持阻抗与方向图稳定，时域上让纳秒级脉冲波形不畸变——群时延平坦度往往比驻波更难伺候。平面单极子与蝶形振子是两大结构范式。
读完本节你应当能够
请对照下列能力清单自检：
- 用相对带宽与倍频程两套口径描述超宽带，判断给定频段是否够格；
- 说明平面单极子与蝶形振子的宽带机理（渐变阻抗与多谐振耦合）；
- 解释群时延波动如何畸变脉冲波形，说出时域考核的关键指标；
- 描述 UWB 频谱遮罩对发射功率的限制及室内定位的应用逻辑。
一、换一把尺子：从"一个频点"到"一段频谱"
前三章的验收语言是谐振式的：看谐振点、看带内驻波。超宽带把验收表整个换掉：频域要跨三个倍频程核对驻波、增益、方向图、相位中心四套曲线的一致性；时域要核对脉冲经过收发链路后保形与否。两套考核并不等价——频域指标全达标的天线，时域波形可能已经"面目全非"，因为波形保真要求相位随频率线性（群时延平坦），而天线各部位的辐射中心随频率漂移，相位曲线自然弯折。这就是 UWB 设计里"宽"容易、"真"难的原因：阻抗带宽靠结构渐变能撑上去，相位线性要靠整个辐射机理的时域干净。
二、两大结构范式
平面单极子：把单极子的圆形截面换成平面形状（圆片、方片、水滴形），立在地板上。馈电点上方结构平滑张开、没有突变台阶，阻抗随频率连续缓变，配合渐变地过渡，驻波小于二可以轻松覆盖 3:1 以上带宽。它结构简单、对工艺宽容，是绝大多数 UWB 原型机的第一选择；弱点是方向图在高频段随有效辐射区上移而起伏，圆片单极子尤其明显。
蝶形振子：三角渐变的偶极子，即 3.2 加粗思路推到极限——张开角度平滑过渡，阻抗从馈点的低阻渐变到边缘的自由空间波阻抗，理论依据与行波天线同源。蝶形结构平面、方向图对称、时域表现好，配合背腔可做定向；代价是低频截止由张角与臂长决定，尺寸不占优。

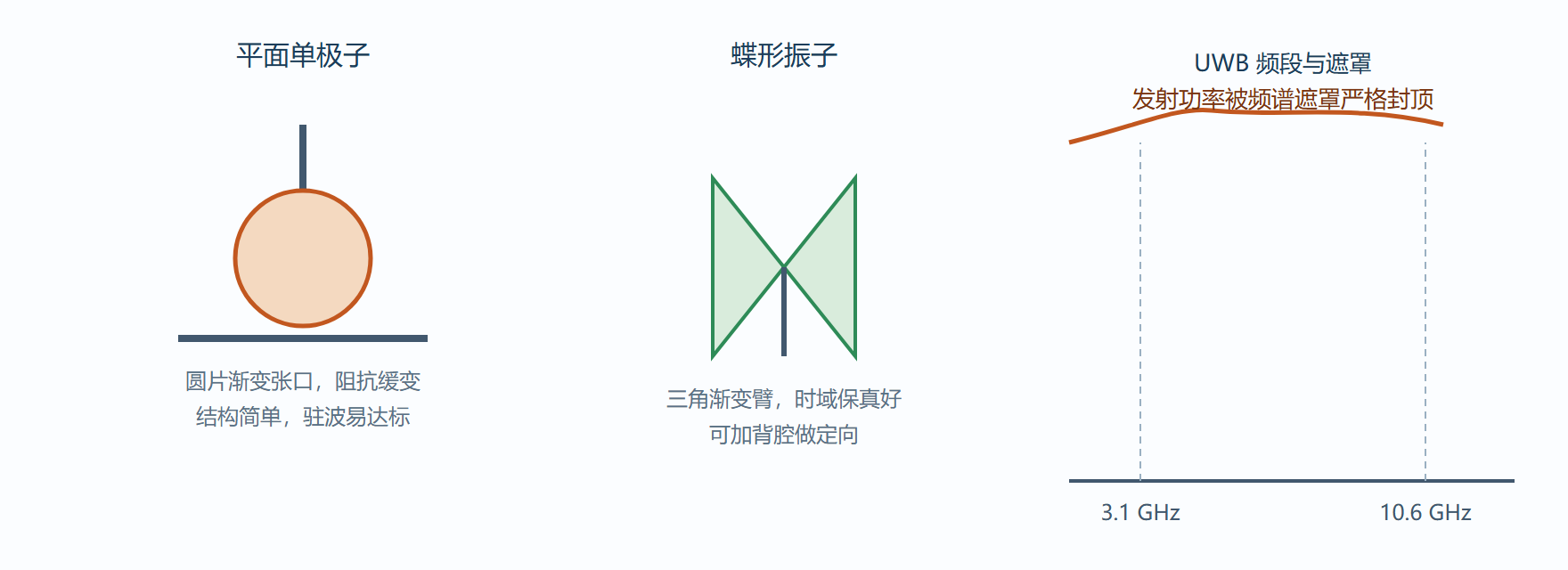

图 5-3 UWB 两大范式与频谱遮罩
三、时域考核：让脉冲原样通过
UWB 系统发射亚纳秒级脉冲（或正交频段的调制载波包络），天线在链路里等效为一个"频率相关的滤波器加延时器"。若群时延随频率波动，脉冲各频谱分量到达时刻错位，时域上表现为波形拖尾、展宽、振铃——定位系统里首径检测直接受害，测距精度从厘米级劣化到分米级。因此 UWB 天线的附加考核项是：带内群时延波动尽量小、相位中心随频率漂移尽量小。测量方法也顺势换成时域的：矢量网络分析仪测收发天线对的传输函数，反傅里叶变换直接看脉冲响应。
工程现场：定位精度的毫米级追凶。背景：某 UWB 室内定位系统标称十厘米精度，实测部分位置误差逼近半米，且误差分布与天线朝向强相关。操作：用矢量网络分析仪按收发天线朝向组合分别测传输函数，反变换比较脉冲响应——发现朝向偏离时首径之后紧跟一个强拖尾峰。结果：更换相位中心更稳定的天线型号并规范安装极化方向后，误差回到十五厘米内。解读：拖尾峰是多径或天线自身振铃，定位算法把拖尾当成了首径；"天线波形保真"不足的账，最终记在了定位精度头上。变式：算法侧也可加首径判别与信道估计缓解，但物理层的天线选择永远是性价比更高的第一刀。
频谱规则也要入乡随俗：商用 UWB 频段被遮罩严格封顶（等效全向辐射功率约在负四十一 dBm 每兆赫兹量级），决定了 UWB 是短距高精度技术——室内定位、探地雷达、车载近程感知，而不是远距离通信。设计发射链路时，遮罩是硬约束，天线增益再高也不能越线。
五、相位中心的测量与选型
相位中心稳定性是超宽带天线最被低估的指标，值得给出一套可操作的测量法：转动天线改变观察角，记录远场相位方向图，对相位曲线做拟合，圆心随角度的漂移就是相位中心离散度。工程验收口径：定位类应用要求带内相位中心漂移小于数毫米，成像类更苛刻。选型时供应商数据表往往只给阻抗带宽，相位中心与群时延要另行索要或自测——这三项数据的有无，本身就是供应商超宽带功底的试金石。
结构上的改进方向也明确：对称性是相位稳定之母——馈电过渡对称、辐射体对称、地板对称，三处对称做足，相位中心自然收敛；渐变要“渐”得充分，任何突变台阶都会在时域响应里留下振铃。探地雷达的天线是这条路线的极致样本：屏蔽腔抑制外部反射、喇叭张口渐变阻抗、吸收材料压低腔体振铃，全为一句“波形发出去什么样、收回来还是什么样”。
**常见问答：超宽带天线的带宽越大越好吗？**不是。频谱遮罩给发射封了顶，超出遮罩的带宽换来的是合规风险而非性能；带内各指标的一致性比名义带宽更重要——一副八吉赫兹带宽但群时延起伏明显的大带宽天线，定位精度反而不如带宽四吉赫兹但相位平直的“窄超宽带”。
一个易错点：阻抗带宽指标的时间陷阱
用连续波扫频测出的阻抗带宽，掩盖了脉冲工作时的“记忆效应”：结构上的储能环（地板边缘、馈电枝节）在脉冲激励下产生 late-time 振铃，时域波形拖尾让相邻脉冲互相污染——脉冲重复频率一高，测距性能反而劣化。验收超宽带天线要加测时域反射与脉冲响应，把振铃周期与系统脉冲重复周期对表。
超宽带与毫米波终端的结合是当下的新考题：高精度定位模块（超宽带）与毫米波通信模块在一块小板子上共存，两者的频段接近、互相敏感——超宽带脉冲会闯进毫米波接收带，毫米波连续波也会抬高超宽带的首径检测门限。共存设计提前到布局阶段（两者的净空与地缝隔离），比事后加滤波便宜得多，这是终端天线工程师接到的最新一页考卷。
本节要点回顾
- 两把尺子定资格：相对带宽超两成或绝对带宽超五百兆赫兹即 UWB，商用典型频段跨三个倍频程。
- 两大范式各有所长：平面单极子结构简单驻波好做，蝶形振子时域保真与方向图对称更佳。
- "真"比"宽"难：群时延平坦与相位中心稳定是脉冲不畸变的充分条件，也是定位精度的根基。
- 遮罩决定生态位：功率封顶让 UWB 定格在短距高精度场景，天线增益不能当距离用。
宽带之路走完，天线已经"吃饱"了频谱。下一章让天线再进化：会变形、会换频、会自己躲干扰。
