7.1 制造与集成：把设计翻译成实物
7.1 制造与集成：把设计翻译成实物
本节摘要：制造工艺决定理论性能能兑现几成：PCB 印刷、激光直接成型、金属冲压各有频率与产量区间；馈电与连接器是反射的第一现场；天线罩既是护甲也是介质负载；整机集成则把天线塞进一个到处是金属与手的真实环境。本节的主线是建立"公差预算"的工程习惯。
本节要解决的问题
本节回答：设计如何翻译成工艺、公差如何折算成频移。读完你应当能够：
- 按频段与产量为天线匹配制造工艺，并估算公差带来的谐振频移；
- 识别馈电链路上的反射热点（连接器、过渡、焊点）；
- 分析天线罩材料与厚度对谐振与效率的影响；
- 制定整机集成阶段的天线净空与环境隔离要求。
一、工艺谱系：频率与产量划定的地图
选工艺先看两轴：频率与产量。PCB 印刷（蚀刻贴片、缝隙、阵列）覆盖几百兆赫兹到毫米波，量产成本最低、一致性最好，是消费与基站天线的主力；毫米波频段还要追加板材等级与铜箔粗糙度约束（第一章 1.3 的账在这里付钱）。**激光直接成型（LDS）**用激光在塑料件表面"画"出三维金属走线，擅长共形与立体结构，手机与可穿戴的主力，单件成本高、适合中量产。金属冲压与铸造（振子阵列、反射面、波导）效率与功率占优，基站高频端与雷达的天线体首选。微波多层烧结与低温共烧陶瓷走的是高密度集成路线，模块内天线常用。工艺误配的典型症状：用普通 FR4 做毫米波（损耗崩盘）、用手焊样品评估量产一致性（焊点电感淹没设计差异）。
公差预算给个量级感受：贴片长度敏感性约为每百分之一长度误差带来约千分之五的频率漂移；FR4 介电常数批次波动正负零点二，对 2.45 GHz 贴片意味着数十兆赫兹的谐振漂移。这些数字应当在打样前就进入设计余量，而不是在暗室里当"意外"发现。
二、馈电与连接器：反射的第一现场
驻波超标时，馈电链路要第一个受审。嫌疑点从信号流向排：连接器界面（同轴界面装配不良、公母配合应力）、焊接过渡（贴片馈点的焊盘电感、虚焊的高阻）、阻抗过渡段（微带到同轴的锥削不足）、馈电网络（功分器端口失配、移相器插损波动）。经验次序：先断开天线直测馈电网络，把"网络脏"与"天线脏"切开；再用矢量网络分析仪的时域门功能沿馈线定位反射距离——反射峰出现在哪个物理位置，嫌疑就锁定在哪里。这套流程在 7.4 的复盘里会完整走一遍。

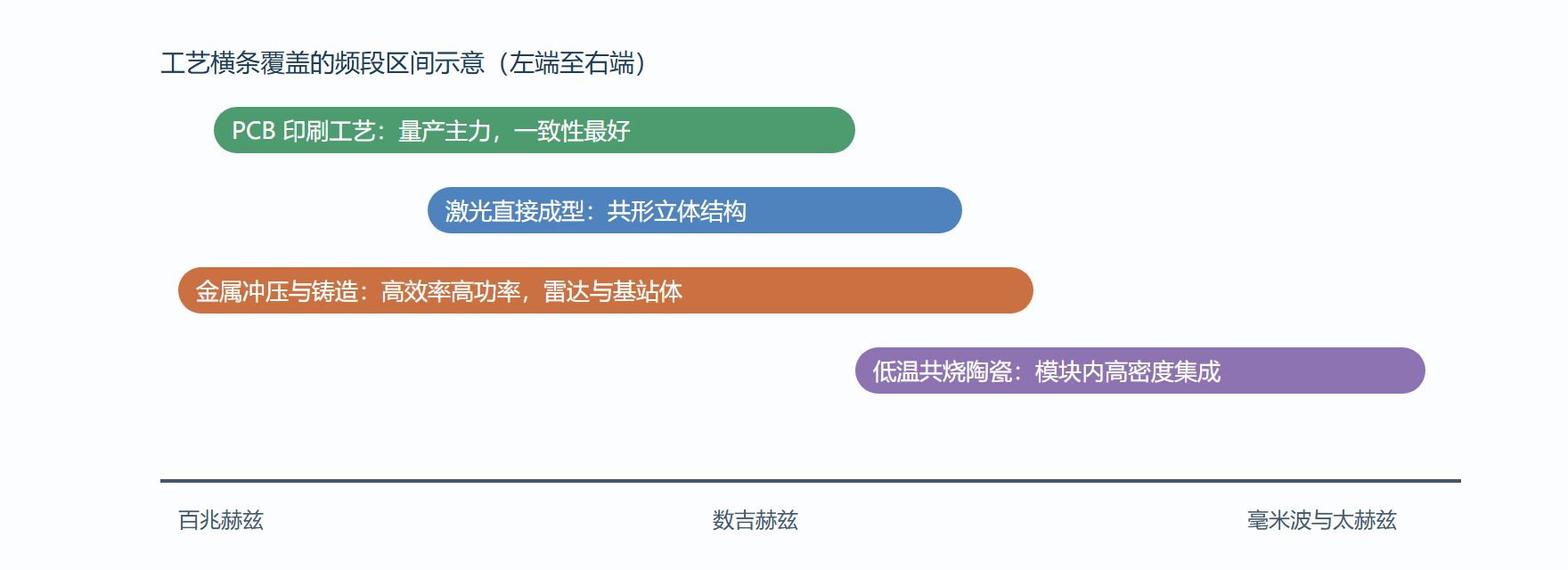

图 7-1 制造工艺谱系与频率覆盖
三、天线罩：护甲也是负载
天线罩（radome）让天线免受风雨撞击，自身却是介质负载：等效增加贴片上方的介质层，谐振点下移、带宽与效率被轻微抽税。设计上有一组经典配方——罩厚取介质内半波长或其半的整数倍，让罩面反射对消；材料选低损耗正切（玻璃钢、泡沫、薄膜），户外场景再叠防水与抗老化。运维端的天线罩故事更多：罩内结冰与进水会把"透明罩"变成"吸收罩"，基站天线雨后指标漂移，第一检查项就是罩内积水。机场与舰船场景还有强度与防雷要求，罩的力学设计有时反过来决定天线的最大口径。
四、整机集成：真实环境没有自由空间
天线装进整机，邻居全是变量：金属结构件改变地板与寄生耦合、电池与排线引入新耦合路径、人体与握持变成动态负载。集成阶段的工程纪律有三。净空区：天线投影区内的结构件让位，净空尺寸按频段下限波长计；隔离与去耦：多天线间距不足时启用 6.1 的去耦手段，并把整机级隔离写进验收表；环境试验：高低温循环让介电常数漂移、振动让焊点疲劳、湿热让罩体吸潮——环境试验发现的频偏往往比暗室测试更"真实"。设计早期引入整机级仿真（结构加天线联合建模），比后期打补丁便宜得多。
工程现场：一批天线的"批次性偏频"。背景：某物联网网关量产批次中约两成驻波曲线整体右移三十兆赫兹，个别超出带内指标。操作：锁定同批次基板测介电常数，发现该批板材介电常数偏低约百分之五；追溯供应商工艺变更记录确认配方调整。结果：接收该批板材但按实测介电常数微调贴片长度（光刻版一刀切换），后续批次合格率恢复。解读：材料是天线的一部分，批次波动直接映射为谐振漂移；量产的解法不是要求材料"零波动"，而是建立批次抽测加版图微调的闭环。变式：对介电敏感的设计可改用低介电常数板材降低敏感度，或在线路里预留可调匹配元件吸收漂移。
五、三维工艺与波导路线
工艺谱系还有两格值得补齐。打印金属化：烧结打印塑料体再化学金属化，适合波导与腔体的轻量化异形结构——星载天线用它换到减重四成，在天上这笔账按发射成本每公斤数万元计算。波导缝隙与平板裂缝阵：高功率、高效率、结构刚性好，是雷达与卫星的标准答案，代价是加工精度要求与单件成本；平板裂缝阵每条缝的位置与倾角都由口径场综合给出（第四章的方法），是阵因子理论最精密的工程显影。
接地与屏蔽的集成设计也常被当作“细节”而吃亏：射频地的阻抗决定回流路径，同轴馈电的屏蔽层要在接地窗处环接可靠；屏蔽腔的谐振模式要按 7.4 的教训预留吸波或调偏。这些项目不出现在天线指标表里，却决定指标表能不能兑现——工艺与集成的功夫，一半在表外。
**常见问答：激光直接成型与柔性电路板怎么选？**看曲率与产量：曲面或立体走线选激光成型（直接在结构件表面长出图形），平面弯折场景选柔性板（成本更低、批次一致性更好）；两者混合的方案在可穿戴产品里越来越常见。
一个易错点：图纸公差与工艺公差的错位
设计图纸上标的名义尺寸是“理想值”，工艺能力给出的是“波动带”：蚀刻公差、层压厚度、铜厚三者的波动带叠加，才是谐振频移的真实来源。公差分析时按根号平方和合成各工艺的波动带，再折算成频移概率分布——很多“仿真准、量产偏”的案子，根因就是按图纸名义值建模而按工艺波动生产。
本节要点回顾
- 工艺跟着频率与产量走：PCB 量产、LDS 共形、金属高效率、共烧高集成，误配即灾难。
- 公差是设计变量：长度与介电常数的敏感性要折算成频移进预算，不要留给暗室当意外。
- 馈电链路先受审：连接器、焊点、过渡、网络按序排查，时域门定位物理位置。
- 罩与整机都是负载：罩厚按半波长配方、进水结冰入运维清单；净空、隔离、环境试验是集成三纪律。
实物做出来了，接下来必须回答"到底行不行"。下一节进入测量场地：远场、近场与 OTA 的账本。
