7.2 天线测量：远场、近场与整机 OTA
7.2 天线测量：远场、近场与整机 OTA
本节摘要：天线性能最终由测量裁决。三种场地对应三种哲学：远场暗室给理想平面波但场地昂贵，近场扫描用空间换精度再靠数学外推远场，整机 OTA 干脆把整机当被测对象、按真实用户体验考核。读懂三者的账本，才能选对场地、读懂报告、质疑数据。
知识坐标与目标
本节承接 2.3 的远场判据，进入测量场地的选型与读数；读完你应当能够：
- 按被测件口径与频段计算远场距离，并据此选择测量场地类型；
- 说明近场扫描的采样与外推原理，指出采样间距与口径余量的要求；
- 解释比较法测增益的流程与对标准天线的依赖；
- 描述整机 OTA 的指标体系（TRP、TIS）与多探头混响室两类场地。
一、远场暗室：理想标尺与它的价格
远场测量把被测天线架在吸波暗室里，用远处的标准天线对射，直接读取方向图。成立条件就是 2.3 节的判据：距离超过两倍口径平方除以波长。半米口径的 Ku 频段天线要二十七米量级的静区，暗室建设与吸波材料动辄数百万投入——大口径天线的远场测量贵在"距离"二字。场地之内的误差预算同样要会读：多径反射（墙面残余反射压到负四十分贝以下才算合格暗室）、转轴交点偏差（被测件旋转时相位中心漂移）、串扰与泄漏（收发线缆间直通）。远场报告的可信度取决于这三项被压到什么水平。

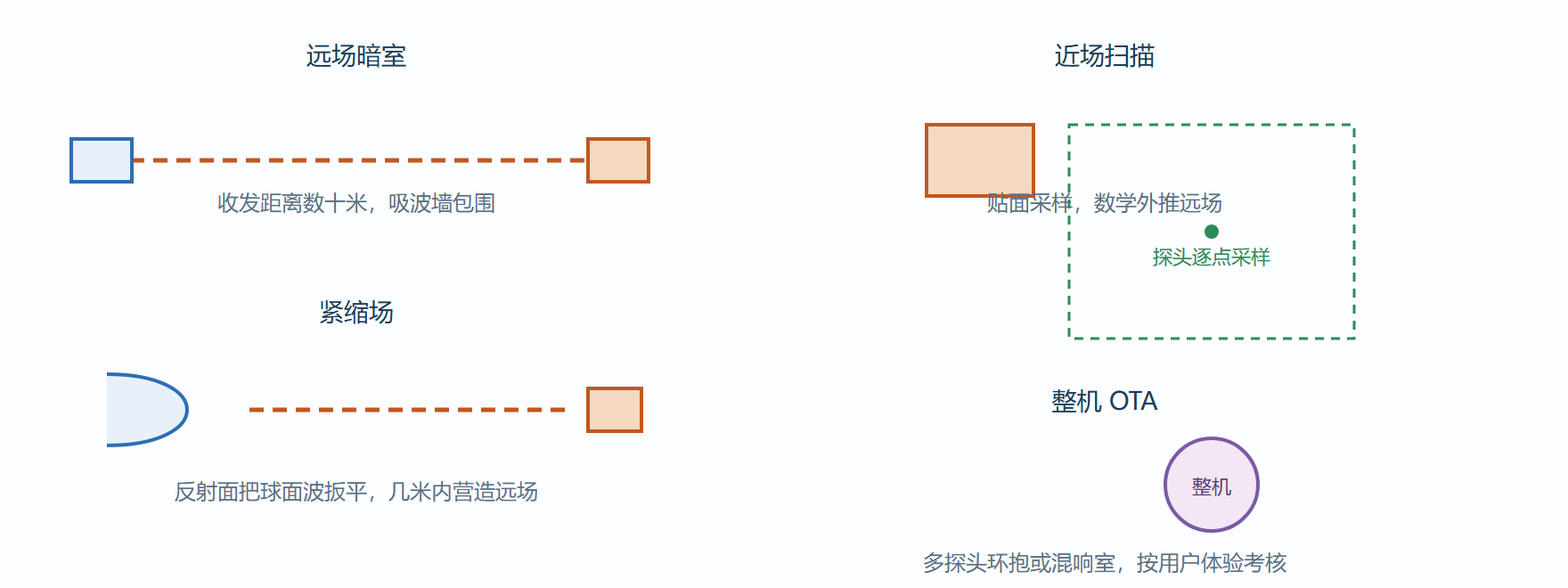

图 7-2 三种测量场地的空间账
紧凑方案是紧缩场：大型抛物面把馈源球面波"扳平"，在几米距离内制造等效平面波，静区里被测件以为自己在远场。空间省了，反射面精度与对准误差的账单接踵而来，毫米波频段它几乎是必选项。
二、近场扫描：空间换精度
近场扫描不追求距离，反而在被测件近旁（两到三个波长）用探头逐点采样幅度与相位，再借 2.3 的等效原理把近场数据变换成远场方向图。采样纪律有两条：探头面口径要比被测口径大一圈（否则截断误差吃掉大角度旁瓣），采样间距小于半个波长（满足奈奎斯特，防空间混叠）。它把"几十米的直线距离"换成"几米的扫描架加一次积分运算"，是大口径相控阵产线的事实标准——7.3 的对照实验里还会再见到它。误差预算要盯探头校准、位置误差与多次反射三项，其中探头与被测件的多次反射在强反射口径上最为隐蔽。
增益测量则普遍用比较法：同条件下依次测标准增益天线与被测天线，按电平差折算增益。标准天线的增益不确定度构成测量的天花板——报告里增益精度写到正负零点五分贝以下，通常意味着标准天线与暗室都花了不少钱。
三、整机 OTA：按用户体验考核
前三十年天线测量测的是"天线"，蜂窝终端时代起改为测"整机"。OTA 测试把完整整机放进多探头球面系统或混响室，指标直接对接用户体验：**总辐射功率（TRP）**衡量整机向空间发出的总功率（发射侧），**总辐射灵敏度（TIS）**衡量整机在全方向平均下还能维持解调的最低接收电平（接收侧）。整机视角的价值在于它自动包含了天线效率、馈线损耗、人体遮挡、共存干扰等一切系统因素——TRP 偏低可能不是天线画错了，而是外壳、线缆或功控策略的锅。毫米波终端的 OTA 更特殊：波束要扫描，测试须覆盖整个码本，测量时间与波束调度深度绑定，5G 量产线的节拍设计因此重新洗牌。
工程现场：TIS 掉点的人体之谜。背景：某机型实验室 TIS 达标，用户投诉弱场通话质量差，复测数据"时好时坏"。操作：按头手模型分状态复测——自由空间、贴脸、双手持机各测一轮，同时记录功控日志。结果：双手持机状态下 TIS 掉点约三分贝，握持恰好覆盖天线净空区。解读：整机测量的意义正在于此——自由空间达标不等于用户达标，人体是天线系统的常规负载；设计端要按持握姿势留净空，验收端要把持握状态写进测试规范。变式：可穿戴设备进一步把人体模型升级为运动序列，按姿态循环扫描最差姿态收敛点。
五、不确定度与报告的读法
每份测量报告都该附不确定度预算，读报告先读这张表。方向图测量的主要误差项：暗室残余反射（低旁瓣区最敏感——旁瓣负四十分的指标在普通暗室里可能测不出真值）、转台轴交与相位中心偏差（增益与相位测量的系统误差）、接收链路线性度（大动态范围方向图两端失真）。增益测量的不确定度典型在正负零点三分贝量级，由标准天线、失配、距离误差三项合成；任何“零点一分贝级”的增益对比结论，都要先过不确定度这道资格审查。
混响室值得单独认识：一个金属大腔加机械搅拌器让多径充分混合、场统计均匀——它测不了方向图，却极擅长测总辐射功率与总辐射灵敏度两项整机指标，设备成本远低于多探头球面系统。混响室给出“统计意义上的整机灵敏度”，多探头球给出“逐方向灵敏度分布”，两者互补；两个场地都过，报告才完整。
外场测量是最后一块拼图：真实基站环境里的整机抽测能暴露暗室里不存在的路径——塔体反射、邻区干扰、人群效应。量产前的选点路测是终端与基站的共同惯例：暗室说“设计对了”，外场说“用户觉得对了”，两级证明缺一不可。
一个易错点：低旁瓣指标的测量陷阱
负四十分贝量级的旁瓣指标，对暗室的残余反射极其敏感：墙面反射按距离差叠加进旁瓣区，读数可能比真值高或低数分贝。验证方法是距离加权（时间门剔除反射径）或换远近两个距离分别测——两距离结果一致才可信。只跑一个距离就签发低旁瓣结论，是测量报告里最常见的隐藏瑕疵。
测量项目的排程也有一门显学：方向图、增益、极化、效率对被测件姿态与稳定性的要求不同，排程顺序按“扰动从大到小”安排——先做姿态敏感的方向图族，再做增益比较，最后做长时间的效率与无源互调项，可把重装被测件引入的重复性误差压到最低。产线与研发实验室的排程哲学不同：产线求快与稳，只保留关键项；研发求全，宁可慢也要留足交叉验证的余量。
本节要点回顾
- 远场是理想标尺：距离按口径平方定，暗室误差盯多径、轴交点与串扰三项。
- 近场用空间换精度：采样间距半波长、口径留余量，数学外推远场，产线标配。
- 紧缩场解决距离焦虑：反射面制造等效平面波，毫米波的场地主流。
- OTA 把整机当被测件：TRP 与 TIS 直接对接用户体验，人体与共存自动计入。
场地的问题解决了，还差"仿真与实测为什么对不上"这笔总账。下一节把对照实验完整做一遍。
