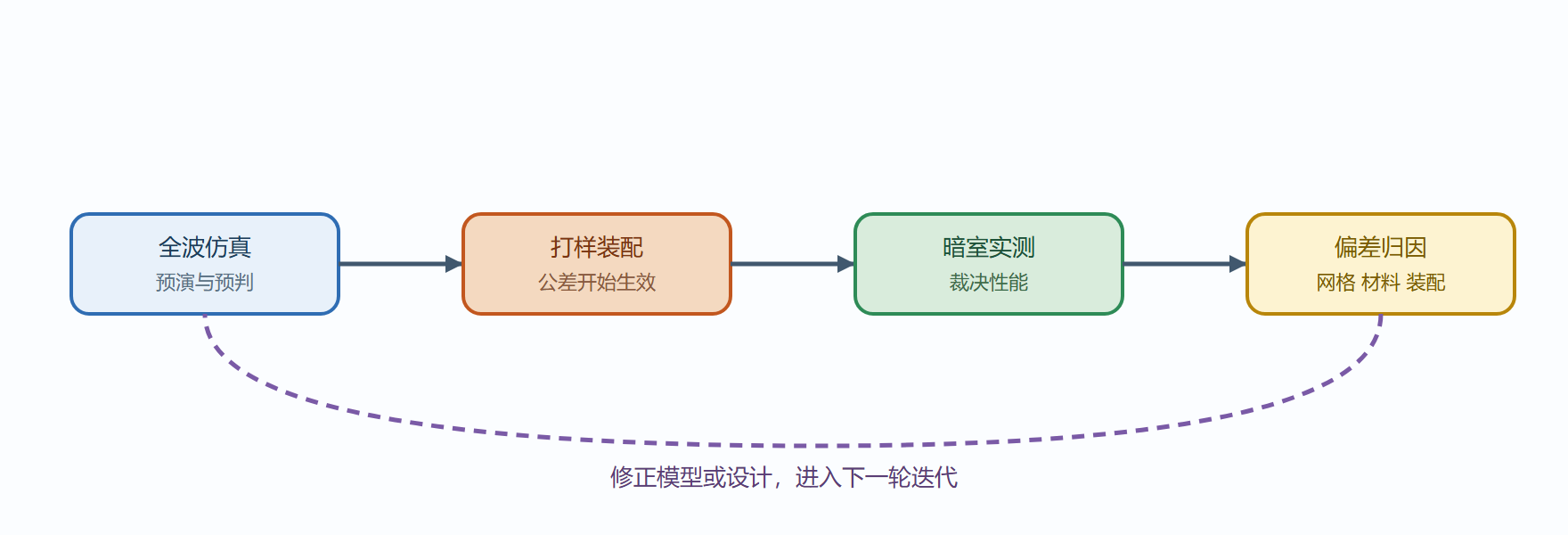

本节摘要:仿真工具(HFSS、CST 这类全波求解器为代表)是数字试验场,但"能算"不等于"可信"。本节先讲清三种全波方法的分工与高频近似的边界,再完整走一遍"仿真—打样—实测—归因—修正"的对照实验,把每一分偏差都归因到网格、材料或装配的账本上。
本节回答:仿真与实测为什么对不上、偏差如何归因。读完你应当能够:
全波仿真直接离散求解麦克斯韦方程组,三条技术路线性格分明。有限元法(FEM):把求解域剖成四面体网格,适合任意三维复杂结构、非均匀材料与内置端口,HFSS 的招牌路线;代价是每次改频率都要重新求解(或做插值),宽带扫频偏慢。矩量法(MoM):只剖金属与介质表面,未知量少一个维度,线天线、阵列与开放空间问题极快,NEC 类工具与商业套件的积分方程求解器都属此路;代价是复杂介质与非齐次结构建模吃力。时域有限差分(FDTD):时空网格递推,一次宽脉冲激励得到全频段响应,超宽带与瞬态问题天然契合,CST 的时域求解器是代表;代价是网格台阶误差与长时间仿真内存压力。选型口诀一句话:复杂三维找有限元、大阵开放找矩量、宽带瞬态找时域。
结构电尺寸再大一个量级,全波就进入"奢侈"区间,高频近似(物理光学、几何绕射理论)接管反射面与电大载体问题;反射面口径仿真常用"矩量法算馈源、物理光学算口径"的混合方案。方法边界认得清,才不会用锤子做手术。
仿真与实测对不上时,误差几乎总落在三类之一。数值类:网格密度不足(经验线是每波长至少十格,谐振结构还要加密)、边界离结构太近(吸收边界模拟不了无限远)、端口设置失真(馈电模式与实际馈电不一致)。材料类:数据手册的介电常数与损耗正切随频率漂移(第一章的教训),仿真用"标称值"而实物是"这一批值";镀层与表面粗糙度在高频引入额外损耗,多数模型根本没画。装配类:螺钉与接地点改变电流路径、罩体与支架成为寄生辐射体、线缆从馈点附近路过成为耦合天线。归因纪律:一次只动一类变量,每轮对照留记录——三类一起动,等于花钱买混乱。

给一轮真实感完整的对照实验。目的:验证新供应商板材上的 5.8 GHz 贴片能否达标(驻波小于一点五、增益四分贝以上)。仿真:有限元模型按手册介电常数四点二、损耗正切零点零零二建模,驻波谷点五点七五吉赫兹,增益四点三分贝;敏感度扫描显示介电常数每偏零点一,谷点移约四十兆赫兹。打样实测:矢量网络分析仪测得驻波谷点五点六二吉赫兹——比仿真低一百三十兆赫兹;暗室增益三点九分贝,比仿真低零点四分贝。归因:谷点偏低方向对应介电常数偏高,取实物做平行板法复测,介电常数实为四点三五——回代仿真,谷点五点六零吉赫兹,与实测差二十兆赫兹,落入公差预算内;剩余增益缺口归因于铜箔粗糙度,把表面粗糙度模型开启后增益回到四点一分贝。修正决策:光刻版按四点三五的实测介电常数缩贴片,量产参数锁定。结论:这是一轮"教科书式"的闭环——每分偏差都有名字,设计决策建立在归因之上而非调参玄学之上。
把敏感度这笔账固化成脚本,量产前就跑:
def patch_resonance_shift(f0, er, der): """介电常数偏差 der 引起的贴片谐振频移(一阶估算)""" return -f0 * 0.5 * der / er # 频率与根号介电常数成反比 for der in [0.05, 0.10, 0.15]: shift = patch_resonance_shift(5.8e9, 4.35, der) print(f"介电常数偏差 +{der}: 谷点下移约 {shift/1e6:.0f} MHz")
全波工具的便利容易滋生"仿真依赖症"——曲线漂亮就签样。可信度的判断标准不是"仿真测过谁",而是证据链是否闭合:模型假设有没有逐项核对(材料、端口、边界)、有没有用已知解校验(标准增益喇叭的仿真值对上手册没有)、偏差归因有没有实验支撑。成熟的研发流程里,"仿真-实测对照报告"本身就是交付物;模型库随项目沉淀,下一副天线的仿真起点是上一副的校准结果——这才是工具资产的正确积累方式。
两个实操纪律能提前消灭大半归因难题。收敛性测试:正式出数前先做网格加密扫描——网格加密一档,关键结果变化小于千分之一才算收敛;跳过这一步的仿真数据没有资格参与归因讨论,因为它自己都还没站稳。端口与激励纪律:波端口的尺寸与模式设定直接决定馈电阻抗;同轴探针的建模精细度(焊盘、过孔、馈点半径)在毫米波频段就是谐振频移本身。激励用集总端口还是波端口,项目初期锁定并全程一致——中途换激励方式,等于换了被测件。
多物理场是本节的远亲但不可不提:功率天线的热变形改变腔体尺寸、大功率击穿与气压相关、结构振动调制相位——这些耦合在大口径天线上是设计主线,常规产品至少要留“热漂移敏感性”一项检查。仿真的边界在扩张,工程师的核查清单也要跟着扩。
对照实验顺利时皆大欢喜,不顺利时就进入工程师最熟悉的剧本:驻波降不下来。下一节是一次完整的翻车复盘。
