9.1 通信系统天线：基站、终端与星地链路
9.1 通信系统天线：基站、终端与星地链路
本节摘要：通信系统的生意是容量，天线的任务是提升频谱效率与链路预算。基站侧从单振子板状天线走到 massive MIMO 平板阵，靠通道数与波束赋形兑现容量；终端侧在净空与人体的夹缝里做效率；星地链路则把链路预算的苛刻推到极致。三块拼图合起来是现代无线接入的天线版图。
知识坐标与目标
本节把前八章工具兑现到蜂窝与卫星的账本上；读完你应当能够：
- 说明基站天线从无源板状到有源 massive MIMO 的演化逻辑与容量来源；
- 用通道数、流数与隔离度论证一副基站天线的容量贡献；
- 分析终端天线的三大约束（净空、人头手、共存）并给出对策；
- 计算星地链路的品质因数并理解直连手机卫星的天线难点。
一、基站天线：从"一面板"到"一面阵"
2G 时代的基站天线是一面无源板状天线：内部是正负四十五度双极化振子阵，固定波束、固定下倾，容量靠小区分裂与载频扩容硬堆。4G 引入有源化与多流：天线与射频拉远单元结合，支持一二十个通道的 MIMO。5G 的 massive MIMO 把数字通道推到六十四甚至更高，天线成为基带的执行阵列——广播波束按需赋形、业务波束逐用户跟踪、多用户空间复用并行。容量账的天线语言：通道数决定波束自由度，用户间的空间隔离度决定可复用流数，两者相乘是频谱效率的乘数。第八章信道模型给出的角度扩展是天花板，阵列口径是地板——通道数的论证从来是信道与口径的双边谈判。

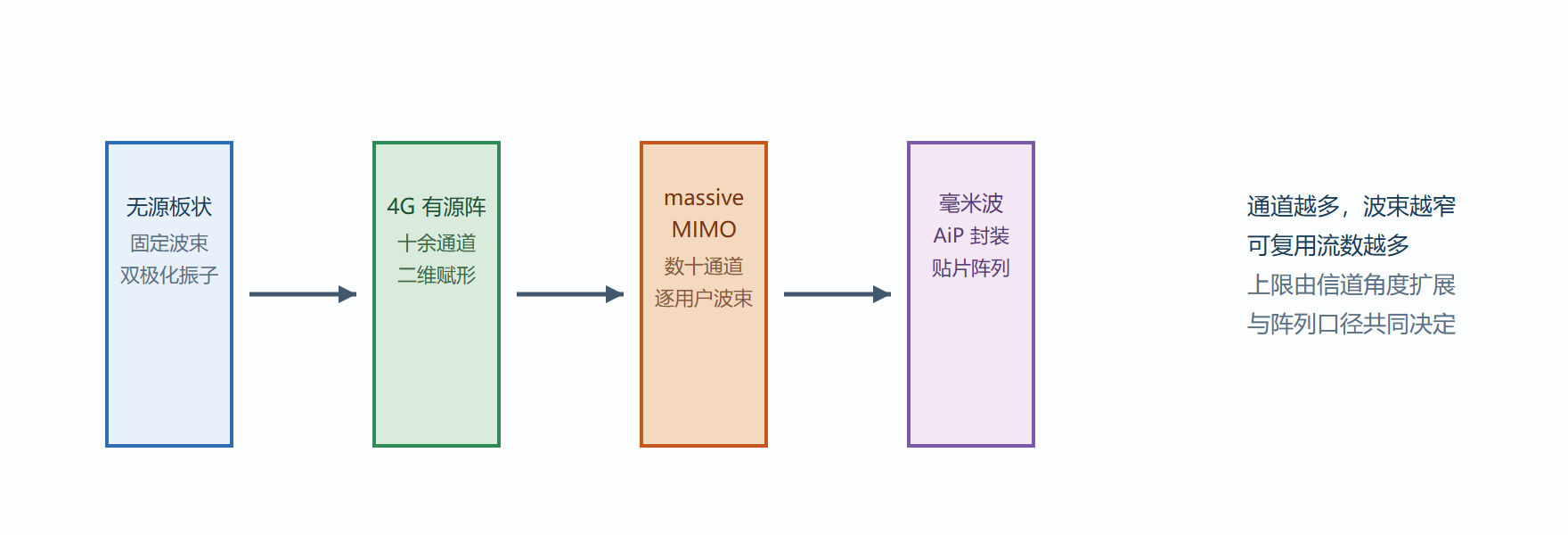

图 9-1 基站天线的形态演化
无源与有源的分界还改写了采购逻辑：无源天线的指标是方向图、增益、前后比；有源天线则按 EIRP 与波束管理能力招标，OTA 指标（7.2）成为主战场。工程惯例的变化同样实在——无源天线十五年寿命、有源模块五到七年更换，站址租金与塔上重量的经济账反过来约束通道数。
二、终端天线：在夹缝中做效率
终端天线的世界由三条约束定义。净空：屏占比越高净空越小，天线被迫贴边、贴缝，6.1 的边框缝隙方案因此成为主流；人头手：人体吸收与失谐让 OTA 掉三分贝很常见，7.2 的持握状态测试就是由此写进规范；共存：蜂窝、Wi-Fi、导航、近场通信挤在一块小板子上，隔离度与互调要在整机层面调度。终端工程师的日常是约束谈判：为容量让出 MIMO 天线间距（相关性指标）、为导航保住圆极化朝上、为 Wi-Fi 让出净空角落——每一毫米都有主。设计与验证的闭环靠整机仿真（带头手模型）加大规模 OTA 抽测，量产一致性则以 TRP/TIS 分布管控。
工程现场：MIMO 天线间距不足的容量之谜。背景：某机型四天线蜂窝设计，实网吞吐低于同类机型约两成，实验室单天线指标全部正常。操作：测得两副天线在低频段相关性系数高达零点八——天线间距仅十毫米且共用金属边框，空间流几乎全相关。结果：把其中一副天线挪至顶部对角、引入寄生去耦单元，相关性压到零点四以下，实网吞吐恢复。解读：多天线的容量收益建立在流间低相关上，单天线参数再好也救不了相关性；终端评审必须把相关性列为一票否决项。变式：净空实在无法腾挪时，用极化正交替代空间隔离——两副天线一横一竖，相关性同样能压下来。
三、星地链路：预算的极限测试场
卫星链路把 8.3 的预算表拉到极限：数万公里的路径让空间损耗轻松超过两百分贝（Ka 频段星地单程），EIRP 与接收端品质因数 G/T 值（增益除以系统噪声温度）成为天线的两大考题。地面站用大口径加低噪放堆 G/T；用户终端则用平板相控阵（第六章反射阵或第四章贴片阵）在低剖面里挤出增益，星链终端是当下最成功的量产样板。新变量是直连手机卫星：手机侧只有微弱的全向天线，链路缺口由卫星侧巨额补齐——超大口径阵列星上答出高增益与高接收灵敏度，把蜂窝协议搬到卫星频段。这一步把终端约束与卫星预算焊接在同一个问题里，也把"频谱规则如何适配新形态"的问题递给了 9.3 的规范体系。
五、共存与室分：两门系统级手艺
多系统共存是基站站址上永恒的课题：同站址常驻多家运营商的多频设备，天线间隔离度、邻频阻塞与无源互调共同决定“能不能挂上同一面墙”。工程手段按序使用：空间隔离（距离换分贝，间隔两米可得几十分贝）、滤波器整形（发射端抑杂散、接收端挡阻塞）、多频合路共用天线（把隔离问题转交给合路器的端口隔离指标）。9.3 的无源互调案例在这里补全背景：大功率多载波场景下，互调产物的电平规划要先于射频规划。
室分与隧道覆盖是另一门手艺：无源室分（功分器加吸顶天线阵）便宜稳定但难管理，数字室分（有源远端加光纤汇聚）按点位监控、按需扩容，是新建楼宇的主流；泄漏电缆把覆盖变成“沿线函数”，是隧道与矿井的最优解。天线在其中退居为小全向贴片，系统重心转移到链路与供电——通信天线的工程谱系，从塔上十几公斤的板阵延伸到天花板上的几十克白帽，跨度之大常被低估。
**常见问答：为什么基站天线越做越长？**垂直口径决定波束宽度：大规模阵列要在垂直面也做窄波束做赋形，单元数随之增加，天线的“身高”就是垂直孔径的物理兑现。
一个易错点：广播波束与业务波束的分工
大规模阵列的广播波束（覆盖控制信道）要宽而稳，业务波束（数据信道）要窄而准——两套需求经常在同一个阵列上打架：广播权重想要宽覆盖，业务权重想要锐指向。工程解是时分切换两套波束形态，广播按固定节拍发出，业务波束在间隙里对准用户；规划波束驻留时间时，控制信道开销是必须预留的一行。
星地直连与地面网络的频谱协调是下一阶段的热点议题：卫星下行落入地面蜂窝频段时，地面终端与卫星终端的共存条件、仰角保护带、动态功率协调都在标准组织内拉锯。对天线工程师的直接含义是：终端与基站天线都要为“来自头顶的干扰”预留抑制能力——高仰角方向的旁瓣滚降，正从加分项变成准入项。
本节要点回顾
- 基站卖容量：通道数给自由度、隔离度给流数、信道角度扩展给天花板，三者共定频谱效率。
- 有源化改写指标：从方向图采购转向 EIRP 与波束管理，OTA 成为主考核项。
- 终端是约束谈判：净空、人体、共存三线作战，相关性与 TRP/TIS 是硬门槛。
- 星地是预算极限：EIRP 与 G/T 值定生死，平板相控阵与直连手机代表两条解题路线。
通信系统讲完，换一本账：雷达卖的不是容量，是信息。下一节进入感知世界。
