9.2 雷达与感知：从回波中重构信息
9.2 雷达与感知：从回波中重构信息
本节摘要：雷达的生意是把回波变成信息：距离靠时延、速度靠多普勒、角度靠波束或孔径。天线在雷达账本上直接决定角分辨率（波束宽度）、数据率（扫描方式）与威力（增益与功率积）。脉冲与连续波两种体制、相控阵化的浪潮、汽车雷达的量产奇迹与通感一体的兴起，构成本节的四个看点。
本节要解决的问题
本节回答：雷达的信息从哪里来、天线参数如何决定三维分辨率。读完你应当能够：
- 用雷达方程说明天线增益、口径对探测距离的影响；
- 区分脉冲与调频连续波两种体制的天线需求差异；
- 解释角分辨率由波束宽度决定，并给出合成孔径突破口径限制的原理；
- 描述车载毫米波雷达的天线方案与通感一体的技术含义。
一、雷达方程：信息生意的定价公式
雷达的定价公式是雷达方程：接收回波功率正比于发射功率、天线增益的平方（收发共用一副天线，增益出场两次）、目标截面积，反比于距离的四次方。距离四次方意味着威力指标的每一分贝都极其昂贵——增益翻倍（加三分贝）只能换约百分之十九的距离。这条公式的工程读法：天线增益与发射功率在账本上地位等价，而天线的"每分贝"远比功放的"每分贝"便宜，所以雷达天线从来舍得把口径做大。角度维的分辨率由波束宽度决定（孔径越宽波束越窄），距离维由带宽决定（带宽越大距离分辨率越高），速度维由相干积累时间决定——三维分辨率各自挂钩一个天线或波形参数，雷达方案评审的表格因此一眼可读。

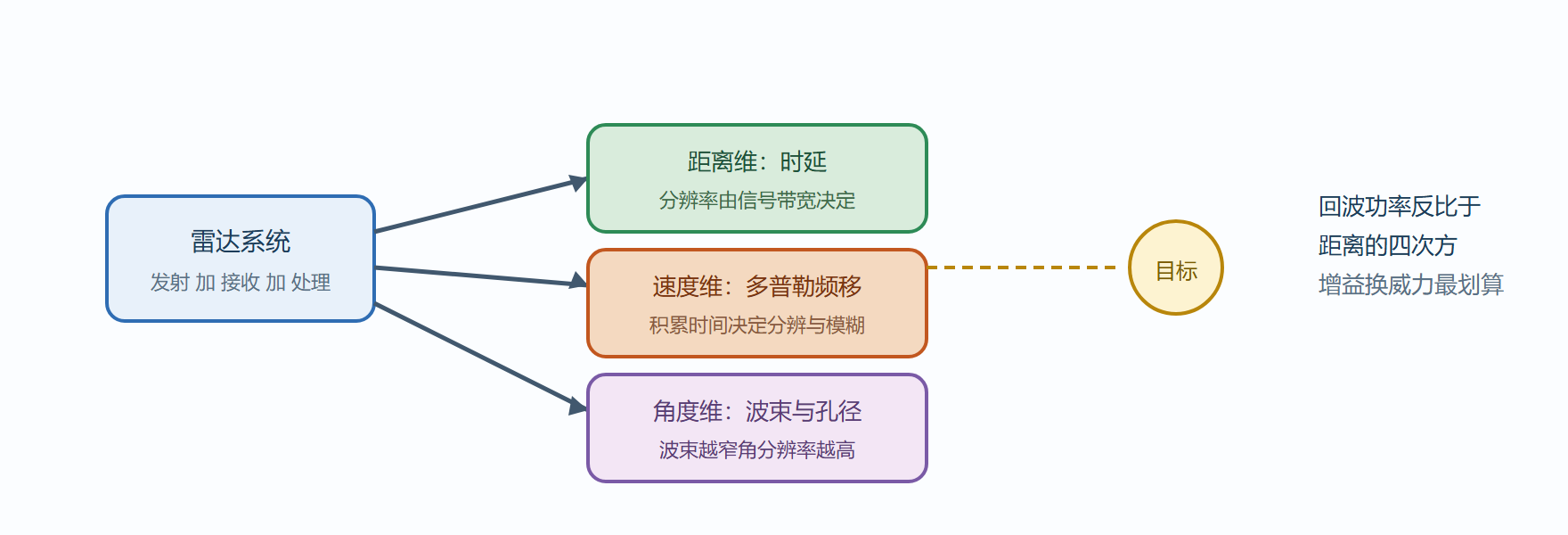

图 9-2 雷达三维信息的来源
二、两种体制：脉冲与连续波的天线分工
脉冲雷达收发共用一副天线、靠收发开关分时：天线必须耐高峰值功率、宽瞬时带宽，波导缝隙阵与抛物面是经典搭档，预警、火控、航管的主力体制。调频连续波（FMCW）雷达连续发射扫频信号、收发分离用两副天线：峰值功率极低、体积极小、距离分辨率靠扫频带宽，解决了收发隔离就万事大吉——汽车雷达与近程感知几乎清一色 FMCW。体制选择直接改写天线的需求清单：前者要"耐功率与高增益"，后者要"小型化与收发隔离"，同一方程的两副面孔。
三、相控阵化与合成孔径：两条超越机械的路
机械扫描的转速与惯性限制了数据率与多目标能力，相控阵（第四章）给出电子化答案：毫秒级波束捷变、多波束同时、可靠性按单元数摊薄。现代预警机、舰载盾、地面反隐身阵全面阵化。另一条路反其道而行——**合成孔径雷达（SAR）**用平台运动等效出巨大孔径：机载或星载平台飞行中逐个脉冲记录回波相位，事后合成出远超物理口径的角分辨率，米级物理天线拍出分米级图像。SAR 的天线要求别具一格：宽带（距离分辨率）、稳定相位中心（成像质量）、双极化与多通道（干涉与动目标），它把第二章相位中心的功夫全部押上。星载 SAR 遥感、无人机成像、地基形变监测是它的三大主战场。
车载毫米波雷达是相控阵思想在消费级的大规模落地：七十九吉赫兹频段、芯片内集成三发四收贴片阵，通过 MIMO 虚拟孔径把角分辨率翻倍，单颗价格压到几十美元。量产奇迹背后的天线功夫：片上 AiP 馈线极短（7.1 的集成原则）、透镜或透射阵整形方位波束、装机标定补偿保险杠介电偏移。它同时是通感一体的先行者——汽车雷达已经在"感知"路面，通信标准里的通感不过是把这件事写进协议。
工程现场：保险杠后的测角漂移。背景：某量产车型的前向雷达装于保险杠内侧，路试发现远距离车辆横向位置估计间歇性偏移，误触发变道警告。操作：把保险杠蒙皮纳入天线仿真与台架测试，发现弧面蒙皮对波束的透射相位差随入射角变化，等效于给阵列叠加了随角度变化的相位扰动。结果：在标定流程中加入蒙皮补偿系数表，按安装位姿逐车标定，偏移告警率下降一个量级。解读：雷达天线的"天线系统"不止天线本体，还包括车体介质；介质引入的相位扰动在测角这样的高精度应用里无法忽略。变式：更彻底的方案是把雷达移到蒙皮开窗区外或采用外置 radome 一体化设计，从物理上消除变量——与 7.1 的天线罩原则一脉相承。
五、成像与解模糊：两个进阶话题
逆合成孔径成像把合成孔径的思路反过来用在动目标上：飞机相对雷达的姿态变化提供角度维信息，转角越大横向分辨率越高，几秒积累就能重建目标轮廓——目标识别研究的主力工具。它的天线诉求继承了合成孔径：相位稳定、宽带、高增益，外加对非合作运动的补偿算法。解模糊是脉冲体制的经典难题：重复频率高则测距模糊（回波分不清属于哪个脉冲）、低则测速模糊（多普勒折叠），工程用参差重复频率与多组波形联合解；天线侧的配合是宽瞬时带宽与低副瓣——模糊题一半出在波形，另一半出在天线的杂波环境。
雷达天线的极化话题也值得记一句：目标散射特性是极化的函数，双极化雷达能获取更完整的目标特征（形状与材质的判别信息），气象雷达用双极化区分雨、冰雹与融化层就是教科书应用。感知的尽头是特征，特征的起点在极化——这句可当雷达天线选型的备忘。
**常见问答：汽车雷达为什么偏爱七十九吉赫兹？**带宽配额带来更高的距离分辨率、天线尺寸随波长缩水方便藏进保险杠、国际干扰协调在该频段最成熟，三点合一；成本随半导体工艺成熟持续下探，量产正循环由此形成。
一个易错点：把雷达截面积当常数
目标截面积随观察角剧烈起伏（同一架飞机不同姿态可差上千倍），检测概率的计算必须用起伏模型而非常数——这正是多脉冲积累与频率捷变的价值所在：让起伏在多次观察中被平均。工程评审里看到“按固定截面积计算威力”的表格，要主动追问起伏余量放在了哪一行。
本节要点回顾
- 雷达方程定价威力：距离四次方让增益的分贝极其昂贵，天线口径是雷达最划算的投资。
- 三维信息各有所属：距离靠带宽、速度靠积累时间、角度靠波束宽度，评审表格一眼可读。
- 体制决定天线需求：脉冲体制要耐功率高增益，FMCW 要小型化与收发隔离。
- 相控阵与 SAR 两条超越路：电子扫描换数据率，运动合成换角分辨率；汽车雷达把两者思想送进量产。
感知世界走完。系统都建好了，还差规则与流程——下一节进入标准规范与验证闭环。
