BIPM、GNSS 备份与多层时间云
从日晷、机械钟到 1967 年 SI 秒移交铯跃迁，再到 TAI/UTC 与 GNSS 全球播发——时间学的工程主线是测量范式迁移：每一代基准既提高精度，也暴露新的单点脆弱。今日民用时间终极源头是 UTC，由国际权度局（BIPM）综合全球实验室数据生成；可 2022 年某国 GNSS 信号短暂异常，即致亚太多国物流系统延迟。韧性时间基础设施要回答：当星载信号被欺骗、光纤被切断、太阳风暴扰动电离层时，社会能否仍在微秒–毫秒级「知道现在几点」？
本节解析三层架构——基准层（BIPM/原子钟）、韧性层（区域时间云、多 GNSS 融合）、应用层（PTP/TSN/IEC 61850）——以及 GNSS 备份、 holdover 守时与时间主权的工程-政治合奏。
一、基准层：BIPM 与 TAI 的「时间宪法」
TAI 非来自某台超级钟，而是 BIPM 每月加权全球约 85+ 台守时原子钟——铯喷泉、氢脉泽、锶光晶格等——通过 GPS 共视、双向卫星时间频率传递（TWSTFT）及光纤比对，经加权最小二乘生成最优平滑时间序列。权重随 Allan 方差、漂移率、环境敏感性动态调整：巴黎运行三十年、日稳 10^{-16} 的铯喷泉，权重可超过十台热带商用铷钟之和。
这是对物理不确定性的主动建模——承认每台钟都在误差云中呼吸，TAI 是误差云中的「时间重心」。UTC = TAI − 闰秒（当前偏移 37 s 量级，随决议变化），兼顾原子均匀性与 UT1 地球自转。
各国 UTC(k)（如中国 NIM、美国 NIST）溯源本国主钟；北斗 BDT、Galileo GST 提供独立于 GPS 的系统时间——非技术冗余，而是空间主权最后屏障：GPS 降质/拒止时，拥有自主高精度基准的导航系统仍是数字疆域的「标准火种」。
| 钟型 | 典型稳定度 | 角色 |
|---|---|---|
| 铯喷泉 | 10^{-15}–10^{-16} | 秒定义、UTC(k) 主钟 |
| 锶光晶格 | \sim10^{-18} | 下一代秒重定义候选 |
| 氢脉泽 | 日稳 \sim10^{-15} | 连续守时、星载备份 |
| 商用铷 | 10^{-11}–10^{-12} | 广泛部署、成本优 |
光晶格钟精度已超越部分传递链路——「如何把实验室精度转化为全球标度」是 BIPM 下一阶段核心命题。
⚠️ 信任赤字：BIPM 加权算法长期被视为「黑箱」——透明、可审计、抗单点操纵的 UTC 生成，是数字时代正当性议题。
💡 关键直觉：谁定义「一秒」，谁就定义通信、导航、金融的底层节拍——基准层是时间地缘政治的锚。
二、传递层：GNSS、光纤与多物理通道
GNSS 将 ns 级时间播行至数十亿终端。单点定位每 ns 约 30 cm；PPP-RTK 通过 2000+ 地基增强站建模 STEC，10 分钟内收敛至 cm 级——时间同步等效 ~0.3 ns。
弱点：电离层扰动（太阳耀斑）、多径、欺骗与压制。2022 异常已示范级联失效：物流、电力 SCADA、蜂窝同步同时漂移。
光纤时间传递 FTT：中科院上海光机所 1200 km 链路 RMS 抖动 <100 as 量级——骨干国家时间中心与重大科学装置互连；地理受限但相位噪声极低。
深空光学链路：DSAC 汞离子钟绕月实测日稳 3\times10^{-15}，DSOC 将地-火时间比对从微波 100 ns 级降至 ~3 ns——时间传递拓扑从「星-地中心」走向「星-星分布式」。
月球导航时间网 LNTN 构想：月面冷原子钟节点 + 轨道器激光链路，在月心坐标系提供独立于地球的时间服务——人类在另一天体上的时间主权试验。
三、韧性层：区域时间云与 GNSS 备份
未来全球时间网趋向三层结构（见集合导读与源材料）：
- 基准层：BIPM 量子基准，物理常数终极一致；
- 韧性层：各国「区域时间云」——本地原子钟阵列 + 北斗/GPS/Galileo 多源融合，GNSS 失效时 holdover 维持微秒级；
- 应用层：IEC 61850-9-3 PTP、IEEE 1588 TSN、金融专用 profile。
GNSS 备份策略：
- 多 constellation 联合：BDS+GPS+Gal Galileo 降低单系统拒止风险；
- 地面 eLORAN / 罗兰-C successor：低频、难欺骗，作 GNSS 互补；
- 本地铯/铷 holdover 阵：PTP Grandmaster 失锁后进入 holdover，漂移可建模；
- 光纤 / 长波电台：关键基础设施双路径；
- OSNMA / B-CNAV2 认证：导航电文密码学签名，抗欺骗；
- 去中心化时间共识探索：非 PoW 区块链，而基于物理跃迁与分布式钟组的可验证混合架构。
2022 亚太案例表明：韧性不是平均精度，而是最差情况下的可用性——能在降级模式下仍满足 SCADA、结算、保护动作的时序下限。

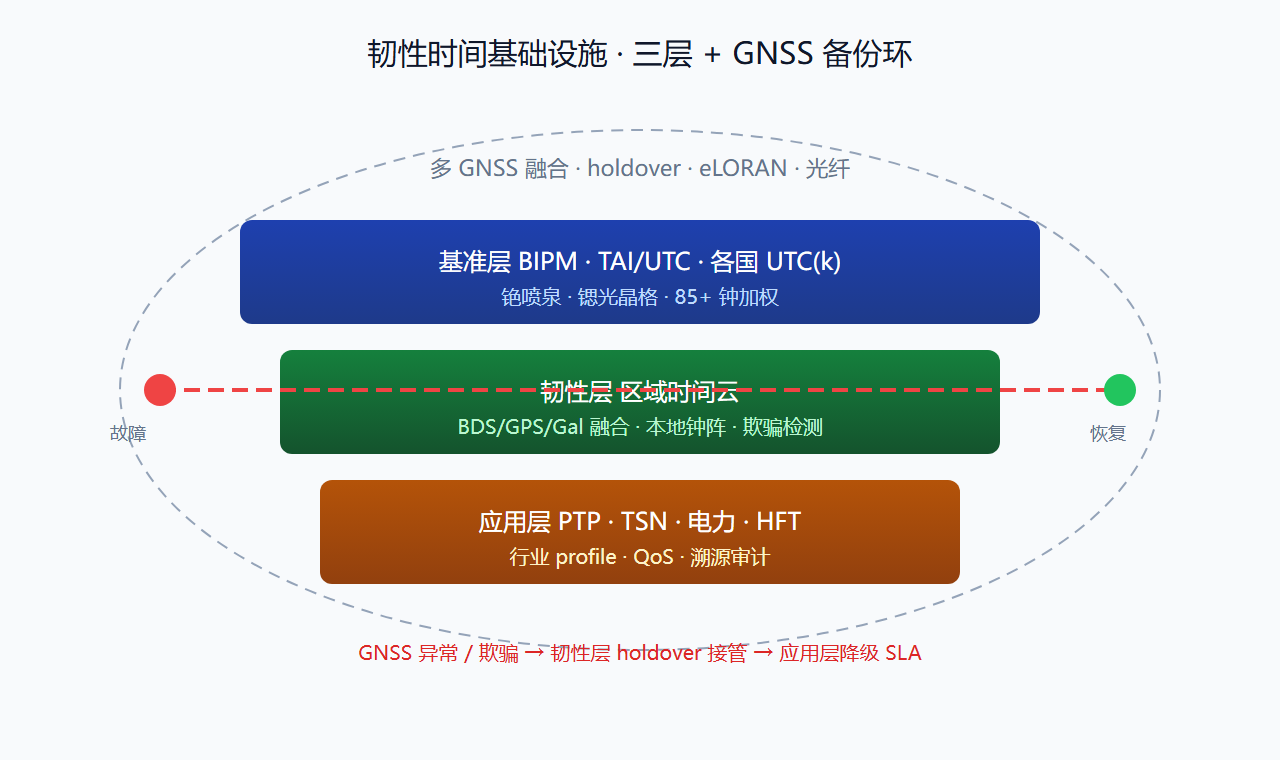

多层时间基础设施
| 场景 | 触发 | 韧性动作 | 目标精度 |
|---|---|---|---|
| 太阳耀斑 | TEC 剧变 | 多频 PPP + 延迟建模 | μs 级短期 |
| GNSS 拒止 | 军事/干扰 | BDS 独立 + holdover | μs–ms |
| 欺骗 | 伪造信号 | OSNMA + 多源一致性检验 | 拒服 |
| 光纤断 | 施工/灾害 | 卫星 + 铷钟 holdover | ms 级可接受域 |
四、服务云：STIC 与可信溯源
现代 HPTDI 核心演变为时空信息智能处理云 STIC：
- 多源融合解算：GNSS、光纤时延、TEC 地图、轨道预报联合估计；
- QoS 调度：金融 ms 级 UTC 跳变预警，自动驾驶亚 μs RTK，射电天文专用光纤预约；
- 可信溯源链：区块链或轻量密码学为每次时间服务生成 Timestamped Attestation——关键基础设施时间操作可审计、可追责。
北斗三号、Galileo OSNMA 标志授时安全从物理抗干扰跃升至逻辑层可信——与 5.1 HFT 监管要求同向。
五、演化：从工具到「第四张网」
HPTDI 正从支撑工具变为数字基础设施底座：
- 空间：LNTN 地月时间经纬；
- 经济：PPP-RTK 渗透全球 73% 农机自动驾驶（白皮书数据），年减重叠耕作折合数十亿美元；
- 安全：时间主权 = 继数据、算法之后的第三块数字地缘政治拼图。
时间学推动：全球时间风险评估机制、太阳风暴预警联动、去中心化可验证共识——不是复制 PoW，而是物理常数 + 分布式钟组。
回望日晷到 Sr 光钟的演化，韧性层是这一主线在风险时代的必然延伸——精度若无备份，只是更精致的脆弱。下一节 5.3 问：当基础设施提供纳秒「现在」，AI 能否真正「理解」时间，而非仅外推 token？
⚠️ 规划盲区：只建 GNSS 依赖型 PTP 而不投资 holdover 与多源融合，等于把全国节拍绑在单一星座——与能源网单线入城同质。
💡 运维清单：绘制「失锁后 holdover 漂移曲线 × 业务 SLA」矩阵；明确何时切换 eLORAN / 光纤 / 人工对时程序。
六、演化史线：从日晷到区域时间云
本教程主调是测量范式迁移：日晷绑定太阳 → 机械钟剥离自然节律 → 石英晶体 → 1967 铯定义 SI 秒 → 原子钟网络 TAI → GNSS 播发 → 光晶格与 Sr 钟逼近 10^{-18} → 韧性分层应对单点失效。每一步既提高精度，也暴露新脆弱性——GNSS 是最大杠杆，也是最大共性风险。
FAST 射电：多波束相干要求亚 ns 本振同步，否则增益崩塌——科学观测与 HFT 共享「失同步 = 系统失效」逻辑。
「天眼」与引力波：LIGO 激光干涉需共模噪声抑制锚点；太极计划三星链路目标飞秒级比对——HPTDI 从地面向深空延伸。
七、时间灾害与预警
太阳风暴 增大 TEC，GNSS 伪距噪声飙升；欺骗 注入虚假「现在」，误导自动驾驶与电网；压制 拒止信号，触发 holdover 漂移。源材料呼吁：全球时间风险评估、与空间天气联动预警——类似地震海啸链，但针对时间基础设施。
2022 亚太案例应写入每个韧性架构的红队演练：假设 GNSS 失效 4 小时，电力、物流、结算能否维持降级 SLA？
| 灾害 | 首当效应 | 韧性响应 |
|---|---|---|
| 耀斑 | PPP 收敛变慢 | 多频 + 延迟建模 |
| 欺骗 | 错误「现在」 | OSNMA + 多源投票 |
| 压制 | holdover | 区域钟阵 + eLORAN |
| 光纤断 | 实验室失链 | 卫星 + TWSTFT |
八、小结：精度须与主权、韧性同构
BIPM 宪法、GNSS 播发、区域时间云、PTP 应用——四层叙事完成从终极秒到可降级现在的闭环。没有 5.2，5.1 的纳秒竞赛是沙上塔；没有 6.1 时间主权讨论，授时多样性会被误读为纯粹冗余成本。
⚠️ 产业游说：反对建设国产 UTC(k) 与 BDS 深度整合的理由若是「GPS 够用」，须用 2022 级联失效反证——韧性是保险费，不是浪费。
💡 政策接口：重大基础设施招标应含「失锁 24h 业务连续性」硬指标，而非仅标称 ns 精度。
九、北斗 BDT 与 Galileo GST：多主权时间
北斗 BDT 溯源中国 NIM 铯喷泉与锶光晶格，纳秒级自主守时；Galileo GST 与 GPS GPST 并列——任一 constellation 拒止时，多源接收机可投票选钟、检测欺骗。这是 5.2 对源材料「时间主权第三块拼图」的工程落实：不是民族主义冗余，而是降级可用性。
OSNMA / B-CNAV2 导航电文认证——授时安全从「抗干扰功率」升级到「抗伪造逻辑」。金融与电网 SCADA 应把认证时间与精确时间同等列为采购项。
区域时间云架构：省级铯钟阵 + 光纤 FTT 骨干 + 多 GNSS 共视站 + 运维 STIC——平时追 UTC，失链时 holdover 并广播「降级模式」报文，使应用层（PTP GM）自动切换策略。
十、深空 DSAC 与 LNTN：时间主权的延伸
NASA DSAC 汞离子钟绕月实测日稳 3\times10^{-15}，首次把实验室守时植入深空——探测器可单向守时，不必双向微波测距等分钟光行时。意义：时间传递拓扑从星-地中心走向星-星分布式。
月球导航时间网 LNTN 在地月空间拉出新「时间经纬」——月面钟组 + 轨道器激光链路，服务月面 IoT 与 ISRU 集群。这是人类在另一天体拥有独立于地球的「现在」——6.1 时间主权议题的 extraterrestrial 预演。
韧性不仅防故障，还为范式迁移留接口：当深空节点成为常态，BIPM-UTC 仍是地球文明宪法，但地月空间需要联邦式时间——多层架构的自然延伸。
十一、运维演练脚本（建议）
每季度执行：(1) 断开 GNSS 天线 30 分钟，观察 PTP GM holdover 与应用 SLA；(2) 注入伪造导航电文（测试床），验证 OSNMA/多源投票；(3) 切断一路光纤 FTT，确认 TWSTFT 备份链路；(4) 向 STIC 索取当月 UTC 溯源凭证样本做审计。演练日志应提交风险管理委员会——时间灾害与网络安全同级。
对公共事业（电网、铁路、供水），建议将「时间同步」纳入关键基础设施名录，与 6.1 提出的全球时间治理委员会、时间灾害预警政策主张衔接：太阳风暴预报不仅服务卫星运营商，也应触发全国 PTP 域预置 holdover 模式。
十二、信任链与「黑箱 UTC」
源材料指出 BIPM 加权算法长期被视为「黑箱」——在强调透明、可验证的数字时代，UTC 生成过程的可审计性与 OSNMA 同级重要。区块链时间戳、轻量密码学 Timestamped Attestation 不是要取代 BIPM，而是为应用层提供独立验证抓手：电力 SCADA 一次保护动作的时间凭证，须能在事后独立复核，而非仅信任厂商日志。
去中心化时间共识探索（非 PoW）指向：物理跃迁 + 分布式钟组 + 密码学签名的混合架构——5.2 是 6.1 时间主权在工程层的预演。韧性基础设施因此不仅是备份，更是民主化验证的物质基础。
中国北斗三号、欧洲 Galileo OSNMA 的进展表明：授时安全已与网络安全、数据安全并列——任何 5.1 微秒竞赛的参与者，都应在架构评审中预留 5.2 的降级路径与认证路径，而非假设 GNSS 永远可用、永远可信。
