3.3 洛伦兹系统完整复盘：三行方程的蝴蝶之舞
3.3 洛伦兹系统完整复盘：三行方程的蝴蝶之舞
本节摘要：logistic 映射证明了离散迭代能混沌，本节的主角证明连续微分方程同样能——而且只需三个变量。本节复盘洛伦兹系统的完整数值实验：从对流模型的降阶动机，到四阶龙格-库塔积分器的实现与步长检查，再到双翼吸引子的绘制、两条轨迹的分离演示、不动点失稳的定位与吸引子维数的量级。这是第一章那场实验室事故的"方程版续集"。
上一节留在参数轴上，本节进入相空间。第一章我们复盘过洛伦兹在 1961 年的打印纸事故，但那只是现象；真正让他名留史册的，是他随后把繁复的对流模型提炼成三个变量的方程组，并在 1963 年发表了那篇如今被引用数十万次的论文。本节把这个方程请回屏幕，把论文里的关键现象逐项重演：有限定常的对流失稳、非周期的长期轨道、以及那个后来被称为奇异吸引子的双翼结构。
学习目标
阅读完本节，你应当能够：
- 写出洛伦兹方程组，解释三个变量与三个参数各控制什么；
- 实现一个带步长检查的四阶龙格-库塔积分器，说明步长如何通过能量守恒或轨迹重合来验收；
- 求解三个不动点并判断它们在经典参数下的稳定性；
- 定量演示初值差亿分之一的两条轨迹何时失去关联，并与第一章的翻倍时间对照；
- 说出洛伦兹吸引子的分形维数量级，以及"奇异"二字的确切所指。
一、模型动机：从热对流到三行方程
背景是大气里最常见的运动之一：底部加热、顶部冷却的流体层会自发产生对流卷——热水上升、表面下沉，形成滚筒般的环流。洛伦兹把这一场景极大简化：保留一个竖直速度模、一个温度偏差模、一个抑制对流的温度高阶模，共三个变量，记作 x、y、z。x 度量对流的强弱与方向，y 度量上升区与下沉区的水平温差，z 度量竖直方向温度分布对线性剖面的偏离。三个参数里，σ 是流体的普朗特数（动量扩散与热扩散之比），ρ 是驱动对流的瑞利数相对临界值的倍数，b 是几何比值。经典参数取 σ 等于十、ρ 等于二十八、b 等于三分之八——这组数下系统处于强对流区，也正是混沌出没的区域。
方程组为：x 的变化率等于 σ 乘 y 减 x；y 的变化率等于 x 乘 ρ 减 z 再减 y；z 的变化率等于 x 乘 y 减 b 乘 z。读法建议抓两项非线性：y 的变化率里 x 与 z 的乘积项负责"对流把自己的温度环境改了"；z 的变化率里 x 乘 y 负责"运动与温差互相喂养"。整个系统的能量账本可以这样看：ρ 项持续注入能量（加热），减号项持续耗散（冷却与摩擦），而系统的长期归宿——吸引子——正是注入与耗散平衡后剩下的那点永不停歇的余兴节目。
二、积分器复盘：四阶龙格-库塔与步长验收
连续方程要算，先选积分器。欧拉法在这里会明显变形（轨迹慢慢瘪掉或漂移），标准选择是四阶龙格-库塔：每步用四个斜率加权外推，误差按步长的四次方缩小。实现上特别提醒两点：其一，洛伦兹方程里有 x 乘 z 这类量级不一的乘积，计算顺序要固定，否则浮点舍入也会引入不可控差异（这与第一章的事故遥相呼应——数值实验里没有"无关紧要"的细节）；其二，跑长程前先做步长验收：把步长减半重跑同一段轨迹，两条结果在关心的时间范围内应当重合到容许误差内。验收不过，先减步长再谈结论。
# 洛伦兹系统数值实验（伪代码） 参数: sigma=10, rho=28, b=8/3 ; 步长 h=0.01 ; 步数 3000 初值: (x,y,z) = (1.0, 1.0, 1.0) 龙格-库塔四阶: k1 = f(t, s) k2 = f(t + h/2, s + h*k1/2) k3 = f(t + h/2, s + h*k2/2) k4 = f(t + h, s + h*k3) s = s + h*(k1 + 2*k2 + 2*k3 + k4)/6 步长验收: h=0.01 与 h=0.005 各跑一遍, 前 25 个时间单位内 两轨迹最大偏差 < 1e-6 -> 验收通过 长期行为: 3000 步后轨迹进入双翼往复, z 值在约 5 与约 47 间振荡, 左右翼交替绕圈, 圈数随机 (两圈三圈四圈不等, 无固定剧本)
第三段输出正是吸引子的行为签名：暂态之后轨迹被锁进一个有限区域，区域内永不重复也永不离场。第 2.2 节的引擎描述在这里全面兑现——翼上的绕行是拉伸，跨翼的跳转是折叠。
三、双翼吸引子与两个不动点的命运
画出 x 对 z 的投影（x 横轴、z 纵轴），蝴蝶现身：左右两团环状结构由下方一条"脊椎"相连，轨道沿一团绕若干圈后被甩向另一团。这个投影图就是"蝴蝶效应"一词的视觉来源——虽然那次命名取自报告标题的比喻，但图形本身确实像展开的双翼。
翼的中心各有一个不动点：把变化率全部置零可解出，x 星等于 y 星等于正负根号下 b 乘 ρ 减一，z 星等于 ρ 减一；经典参数下约为正负八点四八与二十六点九。它们的稳定性可由线性化判据判定：在 ρ 约等于二十四点七四以下时两个不动点稳定（轨迹最终落进左翼或右翼安家），越过之后双双失稳——于是轨道既不能在翼上停留、又无处可去，只能永远在两翼之间迁徙。混沌需要的正是一种"所有出口都被堵死"的处境：不动点不稳、极限环不稳、跑不出吸引子。第 2 章的三条判据在这一刻全都显形。

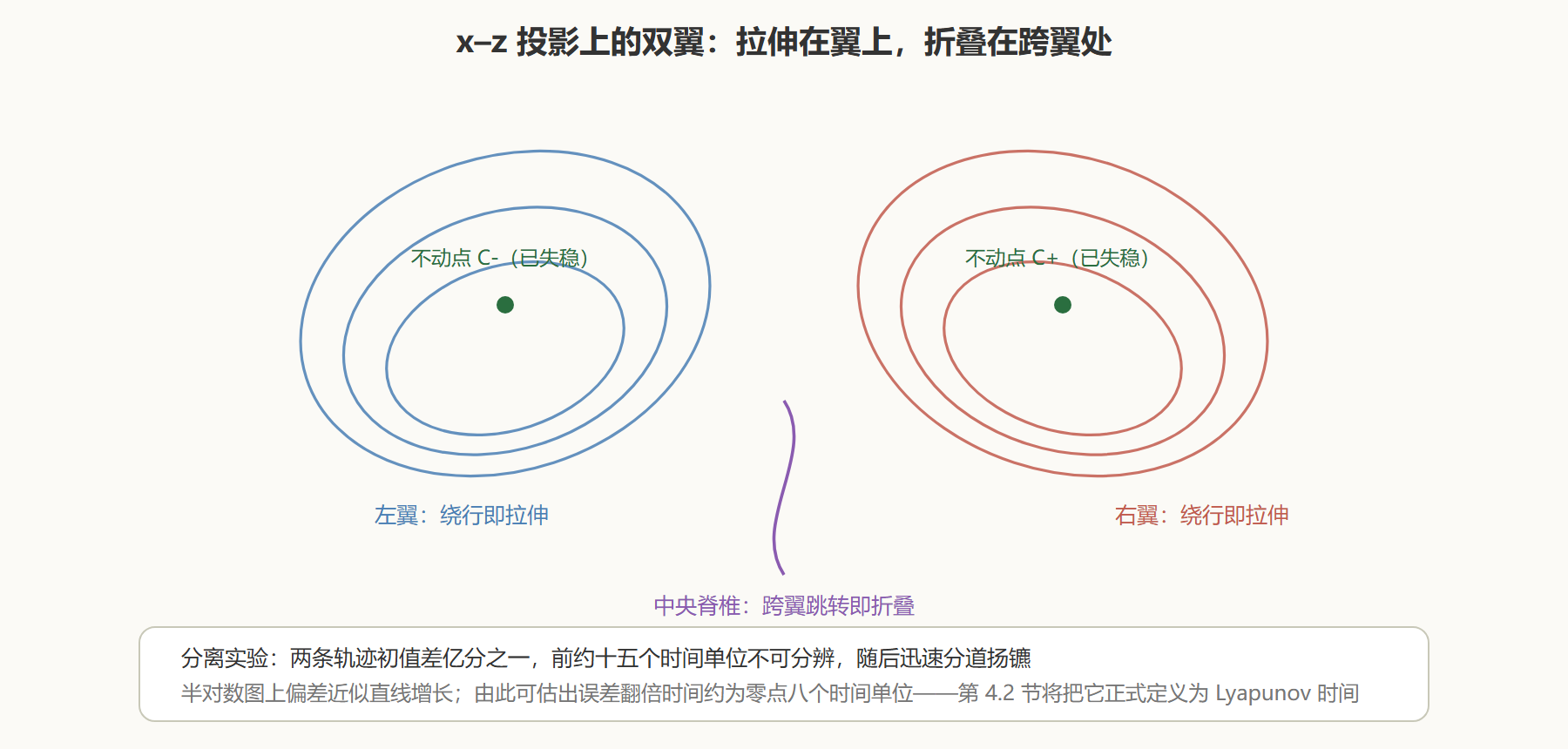

图 3-3 洛伦兹吸引子的双翼结构与轨迹分离
四、分离实验与维数量级：给吸引子验明正身
复现洛伦兹论文的招牌结果：从两个初值差亿分之一的起点各积分一条轨迹，定时记录两者距离。典型的复盘数据长这样——前约十个时间单位里距离一直躺在百万分之一的量级（短期可预报），随后开始每零点八个时间单位左右翻一倍，到约二十五个时间单位时距离达到吸引子自身尺度（约二十），此后在两个翼的间距间震荡不再增长（长期信息耗尽）。把这条距离曲线画在半对数坐标下，中段近似直线，直线斜率乘以自然对数的底换算一下，就是最大 Lyapunov 指数的粗估——量级零点九上下，第 4.2 节会用正规算法把这一个数精确化。
还有一项"验明正身"的检查：吸引子是奇异（分形）的，还是普通曲面？把长期轨迹的散点做盒计数（第 4.3 节的正规流程），复盘的量级结论是：关联维数约等于二点零六——介于平面与立体之间，根本不是整数维。这就是"奇异"二字的可操作含义：吸引子不是一个面，而是被无穷折叠揉出的分形集合，几何维数取非整数值。至此，洛伦兹系统的复盘拿到三件套：行为上双翼往复不重复，动力学上不动点全失稳而轨迹无处可逃，几何上吸引子分形维数非整——三项证据互相咬合，混沌验明。
补充一个积分器选择的常见疑问：为什么不用更简单的欧拉法？欧拉法每步的局部误差更大，在洛伦兹这类强弯曲轨道上会把能量算歪，双翼的形状很快走样；四阶龙格-库塔在同等步长下误差小几个数量级，配合步长减半验证（与 3.4 节同款流程）就能放心出图。混沌对数值误差同样敏感——积分器不行，你看到的可能不是系统的混沌，而是算法自产的噪声。
本节要点回顾
- 三行方程的出身：对流模型的三模降阶；σ 管 fluid 性质，ρ 管加热强度，b 管几何，经典参数对应强对流混沌区。
- 积分器纪律：四阶龙格-库塔加步长减半验收；浮点计算顺序固定——数值实验里不存在无关紧要的细节。
- 双翼与失稳：两个不动点在 ρ 越过约二十四点七四后失稳，轨道无处安家只得两翼迁徙，混沌是"出口全堵死"的处境。
- 分离时间表：初值差亿分之一，约二十五个时间单位后轨迹彻底无关；误差翻倍时间约零点八个时间单位。
- 奇异之实：吸引子关联维数约二点零六，非整数维即分形折叠的直接证据。
洛伦兹系统是耗散混沌的样板：有摩擦、有吸引子。下一节请出对照组——双摆，看看没有摩擦的世界里，混沌换了一副怎样的面孔。
