3.2 分岔图实操：参数扫描与费根鲍姆常数测量
3.2 分岔图实操：参数扫描与费根鲍姆常数测量
本节摘要：把上一节的"逐个参数试"升级为"整条参数轴一次扫完"，就得到混沌研究辨识度最高的图像——分岔图。本节给出完整的参数扫描实验流程，逐段判读图像上的每一种结构：倍周期级联、周期窗口、带合并；然后测量级联分裂点的收敛比率，重现费根鲍姆常数的发现过程，理解"普适性"为什么让这个数字超越了 logistic 映射本身。
上一节的复盘结束在一个悬念上：周期二的诞生在三，周期四在约三点四四九，周期八在约三点五四四……这一串分裂点越排越密，最后在约三点五六九九处彻底挤在一起。中间的排列规律是什么？混沌区内部是否还有秩序？这些问题都无法靠单点实验回答——需要一张全景图。本节就来做这张图，并在图上完成一个诺贝尔奖级别的业余发现的重演：一位物理学家用一台可编程计算器，从分裂间距里算出了一个属于所有平方映射的公共常数。
学习目标
阅读完本节，你应当能够：
- 独立完成分岔图的参数扫描实验，说出暂态抛弃量与采样策略为什么决定图的成色；
- 判读分岔图上的五类结构：主干、分岔、级联、窗口、带合并；
- 从分裂点序列测量费根鲍姆常数，说明其收敛方式与测量误差来源；
- 解释"普适性"的确切含义，指出它为什么对湍流等真实系统有启发价值。
一、实验设计：一张图怎么扫出来
分岔图的做法一句话就能说完：横轴放参数 r，纵轴放长期虫口值；对每个 r，迭代若干步把暂态扔掉，再记录一段轨迹的所有取值，作为纵坐标的散点竖着打上去。稳定区每个 r 只有一个纵值，图上是一根细线；周期二区每个 r 是两个交替值，图上分出两根线；混沌区每个 r 散成一团有结构的竖云。上一节的"去重计数"实验等于在竖着切片看这张图，本节则把几千个切片横着连起来。
实验设计里有两个决定成败的细节。其一，暂态抛弃要足够长。参数靠近分岔点时收敛极慢（临界慢化），抛弃步数不足会让"假的暂态值"混进散点，图像发虚；规范做法是抛弃数百步起步，靠近级联尖端还要加码。其二，参数步长与采样量要匹配目的。看结构，步长千分之一量级、每参数采样几百点足够；测分裂点（下一小节），则要在分裂点附近局部加密、加大抛弃步数、提高数值精度。工程上这叫"先粗扫定位、再细扫测量"，和实验物理里先粗调再微调是一个道理。
# 分岔图扫描实验（伪代码） 对 r 从 2.5 到 4.0, 步长 0.001: x = 0.4 抛弃: 迭代 400 步 采样: 再迭代 400 步, 每步输出一行 (r, x) 绘图: 每行一个像素点, r 为横轴, x 为纵轴, 点重叠处加深 成色检查清单: - 周期二区应是两根干净的线 (抛弃不足会出现第三根模糊线) - 混沌区竖云应有清晰的疏密带 (采样过少会糊成均匀噪点) - 周期三窗口应在 r 约 3.83 处可见三根白线间的黑带
二、判读：图上的五类结构
粗扫得到的图，从左往右读过去有五类地标。主干：r 从二点五到三的单线，稳定不动点的领地。第一次分岔：r 等于三处单线劈成两根，周期二开场；此后三根分岔点逐级出现，两根变四根、四根变八根，这就是倍周期级联——在约三点四四九、约三点五四四、约三点五六四……一路排向尖端。级联尖端：约三点五六九九，分裂在有限参数范围内累积无穷次，线结构让位于带结构的混沌云。周期窗口：混沌云中嵌着的"秩序岛"，最显眼的是周期三窗口，其中还能看到窗口内部自己的小级联——分岔图有自相似的分形结构，放大任何窗口都像缩小整张图。带合并：混沌区的竖云并非均匀一团，而是分成若干条横带；参数推移时带数按二、四、八反向翻倍地合并，这是级联在混沌区的镜像续篇。

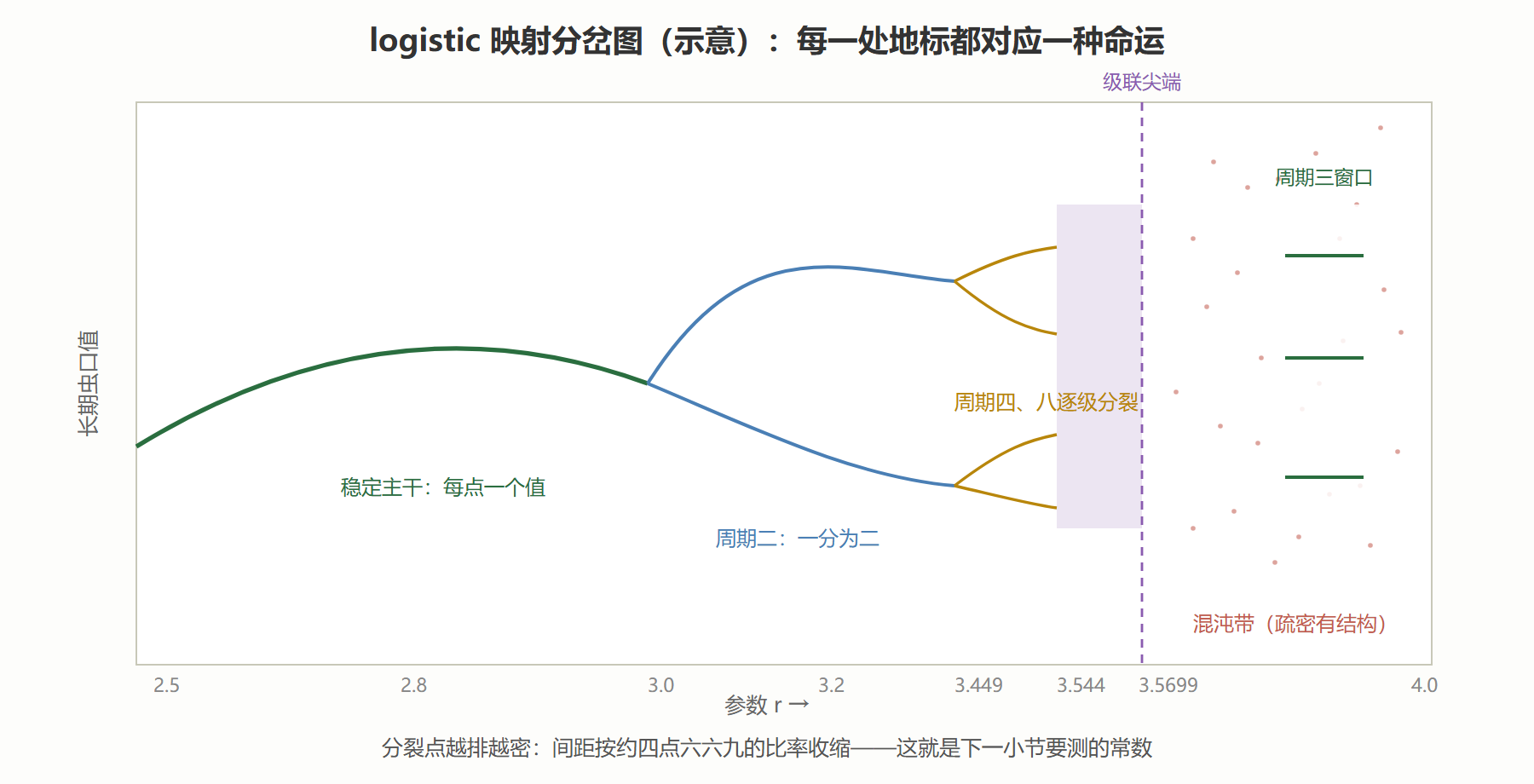

图 3-2 分岔图全貌示意：从稳定到混沌的完整路线图
三、测量复盘：费根鲍姆常数的诞生
现在做本节的高潮实验。把级联里前几次分裂的参数位置尽量精确地定出来（局部细扫：在猜测位置附近以小步长扫描，观察去重计数何时从一个值变两个），记作 r1、r2、r3、r4……然后计算相邻间距之比：r2 减 r1 比 r3 减 r2、r3 减 r2 比 r4 减 r3……一组典型的细扫结果如下：
局部细扫记录（每点抛弃 5000 步，采样 2000 步，精度 1e-6）: r1 = 3.000000 （周期二诞生） r2 = 3.449490 （周期四诞生） r3 = 3.544090 （周期八诞生） r4 = 3.564407 （周期十六诞生） r5 = 3.568759 （周期三十二诞生） 间距: d1 = 0.449490 d2 = 0.094600 d3 = 0.020317 d4 = 0.004352 比率: d1/d2 = 4.7514 d2/d3 = 4.6564 d3/d4 = 4.6682 -> 收敛于 4.6692...
比率没有停在某个"漂亮的"有理数上，而是收敛到一个约四点六六九的无理数——费根鲍姆常数 δ。发现它的过程值得一提：二十世纪七十年代中期，费根鲍姆用一台可编程台式计算器反复迭代平方型映射，注意到不同映射的分裂点间距之比都滑向同一个数。普适性的含义就在这里：这个常数不属于 logistic 映射，而属于所有"峰顶光滑的抛物线型"一维映射——把迭代函数换成正弦映射、换成二次项系数不同的其他映射，只要峰值处二阶导数非零，级联间距之比依然收敛到同一个数。这不是巧合，后来被重整化群方法从数学上论证：倍周期之路在尺度变换下存在普适的不动点结构。这也是混沌研究里罕见的"可以定量预言"的规律——第 6 章会提到，湍流 onset 实验与电路实验都曾按这个常数的预言对上过号。
测量复盘里还藏着一条方法论：用低精度计算器算出普适常数，靠的不是算力而是外推——级联越深，间距越小，单次测量的相对误差越大，但相邻比率却越来越稳。做数值实验时，"找一个随深度稳定的量"往往比"追求单点精度"更接近物理。第 8.1 节的工作流规范会把这条经验写进清单。
四、变式实验：窗口里还有一整棵小树
最后一个变式留给周期三窗口。把扫描区间缩到三点八二附近、步长压到万分之一量级重扫，你会看到窗口内部自成一体：三根线先稳定，随后其中一根再次分岔，长出一棵完整的倍周期小树，直到窗口中心也变成混沌，再以逆向级联退出窗口回到混沌带。此外，"周期三意味着混沌"这句定理级的话——李与约克在一九七五年证明：一维映射只要出现周期三轨道，就必然存在任意周期的轨道与不可数的混沌轨道集。你可以动手验证前半句：在窗口左侧边界细扫，恰好是从"最大两个值"直接跳到"三个交替值"，没有任何中间周期——数学定理在分岔图上看得见。
把本节与上一节连起来看，logistic 的复盘就完整了：四种命运是定性地图，分岔图是全景路线，费根鲍姆常数是路线图上的公理级坐标。下一节换到连续时间的世界——那组三行方程将把同样的戏剧演成蝴蝶形状。
本节要点回顾
- 扫描设计：横轴参数、纵轴长期值，暂态抛弃数百步起步；先粗扫看结构、再细扫做测量。
- 五类地标：主干、分岔、级联、周期窗口、带合并；窗口内部藏有自相似的迷你分岔树。
- 常数测量：分裂点间距之比收敛于约四点六六九；靠的是级联深处的稳定性而非单点精度。
- 普适性：常数属于所有峰顶光滑的平方型映射，重整化群给其提供了理论根基，是混沌领域可定量预言的规律。
- 周期三定理：出现周期三即蕴涵全部周期与混沌轨道集，李-约克定理让分岔图上的窗口有了定理身份。
下一节进入连续时间与三维相空间——洛伦兹系统将把拉伸折叠演成一场肉眼可见的双翼之舞。
