4.1 滤镜图：加工流水线的拓扑
4.1 滤镜图：加工流水线的拓扑
本节摘要：FFmpeg 的滤镜不是一条命令，而是一张图。本节讲清滤镜图的组成元素（节点、垫、连线）、简单链与复杂图的区分，以及 -vf 与 -filter_complex 两种写法的边界，帮你建立「滤镜 = 管线里的子流水线」的认知。
本节目标：阅读完本节，你应当能够：
- 画出滤镜图的基本元素：滤镜节点、输入垫、输出垫、连接线
- 判断一个任务该用 -vf 简单链还是 -filter_complex 复杂图
- 读懂复杂图语法（分号、方括号、命名流），把多路流接进图里
一、一个反例开场
不少人写滤镜是「一个滤镜一串参数」的线性思维，于是遇到要「把两段视频叠在一起，一段做背景一段做画中画」就卡住了——单条链根本画不出来。问题不在滤镜本身，而在你把滤镜理解成了「命令」，而它其实是「图」。
FFmpeg 的设计里，滤镜是节点，节点有输入垫（pad）和输出垫，垫之间用线连接，数据从上游流向下游。多个节点连成链，多条链交汇成图。命令行里 -vf 写的是最简单的一串链，-filter_complex 则能描述任意拓扑——分叉、汇合、多输入多输出都行。
二、核心原理：滤镜图的解剖
三个基本元素
- 滤镜节点：一个具体的处理单元，比如
scale、crop、overlay、amix - 输入垫 / 输出垫：节点接收数据与吐出数据的接口，用
[in]、[out]、[v0]这类名字标识 - 连接线：把 A 的输出垫接到 B 的输入垫，数据就从 A 流向 B
简单链：-vf 的写法
# 缩放后裁剪：一串从左到右的节点 ffmpeg -i input.mp4 -vf "scale=1280:720,crop=640:360:320:180" output.mp4
这条命令里，scale 与 crop 用逗号连成一条链，数据先缩放再裁剪。链 = 逗号连接的节点序列，这是最简单的情况。
复杂图：-filter_complex 的写法
当需要多路输入、或中间有分叉汇合，链不够用，得上图。语法三件套：
- 逗号
,：链内节点连接 - 分号
;：链与链之间的分隔（并列的多条链） - 方括号
[标签]：给流起名字，让多条链之间互相引用
# 背景视频 + 右上角画中画：两个输入，两条链，最后 overlay 汇合 ffmpeg -i bg.mp4 -i pip.mp4 \ -filter_complex "[0:v]scale=1280:720[bga];[1:v]scale=320:180[pips];[bga][pips]overlay=x=W-w-20:y=20[out]" \ -map "[out]" -c:v libx264 combined.mp4
逐段解读：
[0:v]scale=1280:720[bga]：取输入 0 的视频流，缩放，存成名为bga的流[1:v]scale=320:180[pips]：取输入 1 的视频流，缩放成小窗，存成pips[bga][pips]overlay=x=W-w-20:y=20[out]：把pips叠到bga上，位置在右上角（W 是背景宽，w 是小窗宽），结果叫out-map "[out]"：输出只要合成后的流
这就是「图」的威力：两条独立链各自加工，最后汇合到一个节点。
用图记住滤镜图的拓扑
下面这张图画出了简单链与复杂图的对比。

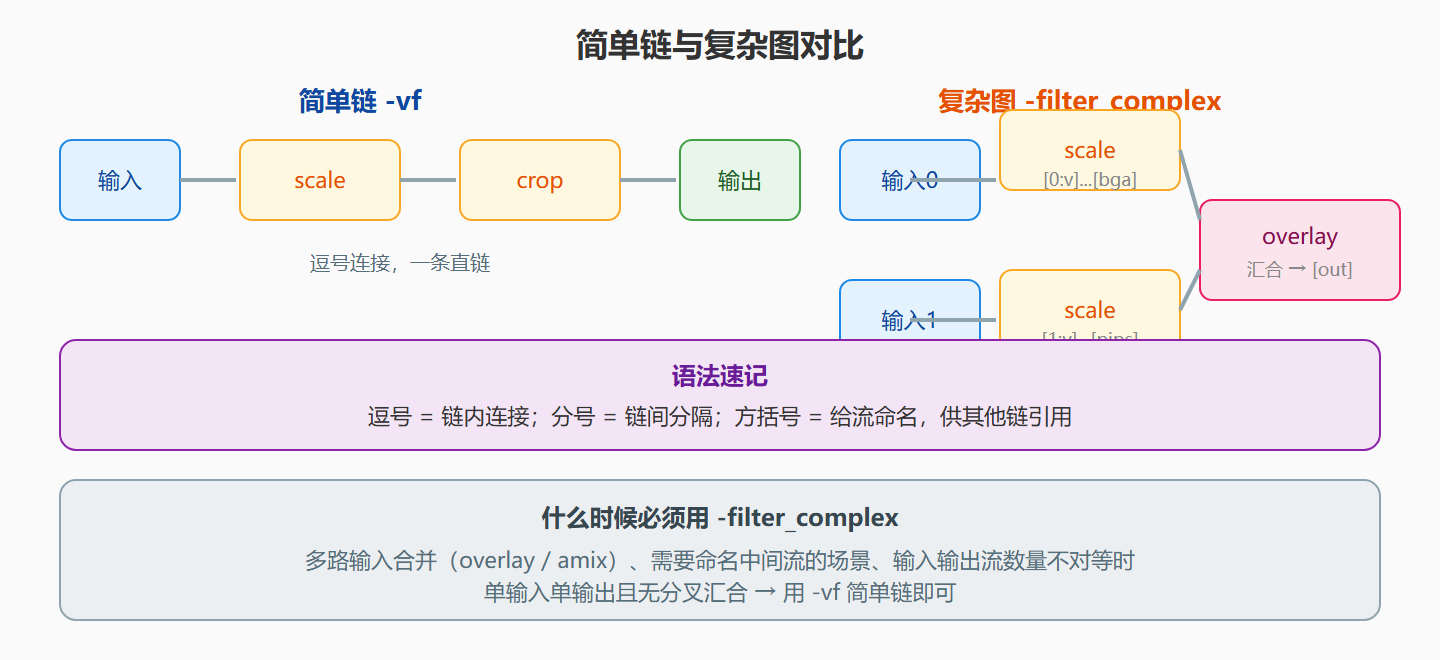

图说明：从链到图
左侧是线性思维，右侧是图思维。线性链用逗号串起来；只要出现「两条链的数据要合到一起」或「一个输入分出多路」，就必须用分号和方括号搭图。判断标准就一句话：有没有多路流的汇合或分叉。
三、工程实践要点
什么时候用 -vf，什么时候用 -filter_complex？
| 场景 | 写法 | 原因 |
|---|---|---|
| 单输入单输出，一串滤镜 | -vf "a,b,c" |
无分叉汇合，链够用 |
| 多输入合并（画中画、混音） | -filter_complex |
需要命名流并引用多路 |
| 中间流要复用（同一帧同时做两种效果） | -filter_complex |
需要分叉 |
| 输入输出流数量不对等 | -filter_complex |
-vf 只能一一对应 |
排查滤镜问题的顺序：先用 ffplay -vf 预览确认效果对（第 3 章），再进 ffmpeg；报错多在「标签没对上」——写了 [out] 但 -map 也写 [out]，两边必须一致。
常见坑：
-filter_complex与-vf同时用会冲突，复杂的图里所有滤镜都写进-filter_complex。另外，用了复杂图后，输出流要显式用-map指定，FFmpeg 不会再「自动选」，漏掉-map会得到空输出或报错。
💡 关键直觉：把滤镜图当「数据流拓扑」而不是「命令序列」。任何多流场景，先画图（哪几个输入、在哪汇合），再写语法，几乎不会错。
报错信息里的图论
滤镜图相关的报错很有特点，多半能直接翻译成图的问题。Filter ... has an unconnected output 说明某个输出垫没接上——你在语法里写了一条链，但它的输出没有归宿；Cannot find a matching stream 通常是你引用了不存在的流标签。
# 典型的标签引用错误：没定义 [bg] 就引用 [bg] ffmpeg -i a.mp4 -i b.mp4 -filter_complex "[bga][b]overlay" out.mp4
这类错误最好的排查方式不是盯着语法看，而是把命令拆成几行，先确认每条链都能独立工作，再确认标签一一对应。工具 ffmpeg -filters 能列出所有可用滤镜，ffmpeg -h filter=overlay 能看单个滤镜的输入输出说明——善用这两个帮助命令，滤镜图的谜团就解掉一大半。
本节要点回顾
- 图而非命令：滤镜是节点、垫、连线的图，-vf 只是最简单的一种拓扑
- 语法三件套：逗号连链、分号分链、方括号命名流
- 判断标准：有汇合/分叉/多输入 → -filter_complex；单链直通 → -vf
- -map 必配：用复杂图后必须显式 -map 输出流，否则可能空输出
- 先预览后定稿：滤镜调试走 ffplay 预览闭环，确认效果再进 ffmpeg
下一节看视频滤镜的四大主力——缩放、裁剪、水印、变速，把图落到具体命令。
