1.2 FPGA 内部资源解剖：LUT、FF、BRAM、DSP

1.2 FPGA 内部资源解剖：LUT、FF、BRAM、DSP

本节摘要：FPGA 芯片内部主要堆着四类施工材料——查找表 LUT（组合逻辑）、触发器 FF（时序状态）、块存储 BRAM（片内大容量缓存）、DSP 切片（硬核乘法器），外面再包一圈 IO 与互连资源。本节逐一解剖它们的原理、容量与用法，并解释为什么互连会吃掉芯片一半面积。

先看一组数字

一块中端 FPGA 里装着什么？拿常见的 Artix-7 系列举例：约 5 万个 6 输入查找表，约 10 万个触发器，约 270 个块存储（每个 36 Kbit，合计约 1 MB），约 200 个 DSP 切片。一块几厘米见方的芯片，集成了超过十亿个晶体管。三十年前这些资源只够做一个"胶合逻辑"（把几块芯片粘起来的那点连线逻辑），今天它装得下一整个带缓存和多核处理器的迷你计算机。

关键不是记住这些数字，而是明白每个数字背后是一类"施工材料"。下面逐个解剖。

四样主材：LUT、触发器、BRAM、DSP

查找表 LUT：组合逻辑的万能积木

LUT 的学名是 Look-Up Table。它的本质是一小块 SRAM：给你几个输入，输出就是这个输入组合查表出来的结果。一个 6 输入 LUT 有 6 根输入线，可以视为一张有 64 行的真值表，你能把任意 6 变量布尔函数塞进去。

例如要实现 Y = A & B | C（与或逻辑），综合工具算好三种输入组合下的输出，把这 8 个值写进 LUT 的存储单元，电路就"长"出来了。换个函数？重写存储单元即可——这就是 FPGA 可重构的最小单元。

// 概念示例：一段组合逻辑，综合后会被映射进一个或多个 LUT
// 输入 4 位，输出 2 位，功能：检测 A 是否大于 B，并给出两数按位与
module lut_demo(
    input  [3:0] a,
    input  [3:0] b,
    output       a_gt_b,
    output [3:0] a_and_b
);
    assign a_gt_b  = (a > b);        // 比较器：综合工具用 LUT 搭
    assign a_and_b = a & b;          // 逐位与：4 个 LUT 就够
endmodule
​

注意第二行赋值：a & b 只用了 4 个 LUT（每输出位一个），比较器 a > b 稍复杂，需要几张 LUT 级联。从代码到 LUT 的映射，就是"逻辑综合"这门工序——第 3 章会专门讲。

触发器 FF：时序逻辑的记忆单元

LUT 记不住状态——它只做纯组合变换，输出完全由当前输入决定。要记住"上电以来发生过的历史"，需要触发器。触发器在时钟沿到来时把输入锁进内部，输出保持到下一个时钟沿。

// 一个 8 位寄存器：时钟上升沿采样输入，输出在下一拍才更新
module reg8(
    input        clk,
    input  [7:0] d,
    output reg [7:0] q
);
    always @(posedge clk) begin
        q <= d;      // 非阻塞赋值：描述"下一拍生效"的时序语义
    end
endmodule
​

这里有个易错点提前敲黑板：锁存器（latch）不是触发器。如果组合逻辑的 always 块里少写了 else 分支，综合工具可能推断出一个锁存器——电平敏感、不按时钟工作，往往引起时序问题。第 2 章会教你怎么避免，先记住"FPGA 的时序逻辑必须基于触发器"。

块存储 BRAM：片内大仓库

逻辑靠 LUT 和 FF，数据量大一点就需要存储。FPGA 提供两类片内存储：分布式 RAM（用 LUT 拼出来的小容量存储，几十到几百比特，读写快但费逻辑）和块存储 BRAM（专用硬核存储单元，单个 18~36 Kbit，容量大、不占逻辑资源）。工程惯例：小查找表用分布式 RAM，大缓冲、FIFO、帧缓存用 BRAM。

BRAM 有一手绝活——双端口：两个端口可以同时读、同时写、甚至一边读一边写。这个特性让它天生适合做跨时钟域的数据中转站，第 4 章讲异步 FIFO 时会再碰到它。

DSP 切片：硬核乘法器

乘法是 FPGA 里最贵的组合运算之一。用 LUT 拼一个 18×18 位乘法器，要吃掉几百个 LUT 和好几级组合延迟；用 FPGA 内置的 DSP 切片（硬核乘法器），一个时钟周期出结果，不占逻辑资源。中端 FPGA 通常有几百个 DSP 切片，数字信号处理、神经网络卷积、FFT 全靠它们撑吞吐。

// DSP 切片的使用：声明时让综合工具推断乘法，工具自动映射到硬核
module mul_demo(
    input        clk,
    input  [17:0] x,
    input  [17:0] y,
    output reg [35:0] p
);
    always @(posedge clk) begin
        p <= x * y;   // 综合工具默认映射到 DSP 切片（可配置强制）
    end
endmodule
​

用 DSP 还有个隐藏收益：它自带流水寄存器，乘完一拍就能进下一级流水，时序好收敛得多。这是后边时序章节反复强调"能硬核就别用逻辑拼"的原因。

剩下的面积：互连与时钟

看一张 FPGA 芯片的版图，逻辑单元之间挤满了密密麻麻的连线与开关。现代 FPGA 有 50%~70% 的面积花在互连资源上——可编程开关矩阵、分段导线、纵横走线。原因很朴素：逻辑单元本身小，但"单元之间怎么连"必须预留大量可能性，才能覆盖各种设计需求。

互连是双刃剑。它给了灵活性，也带来了不可预测的布线延迟——同样的逻辑，摆法不同延迟差出一大截。这正是 FPGA 时序比 ASIC 难收敛的根源，第 4 章会正面迎战这个问题。

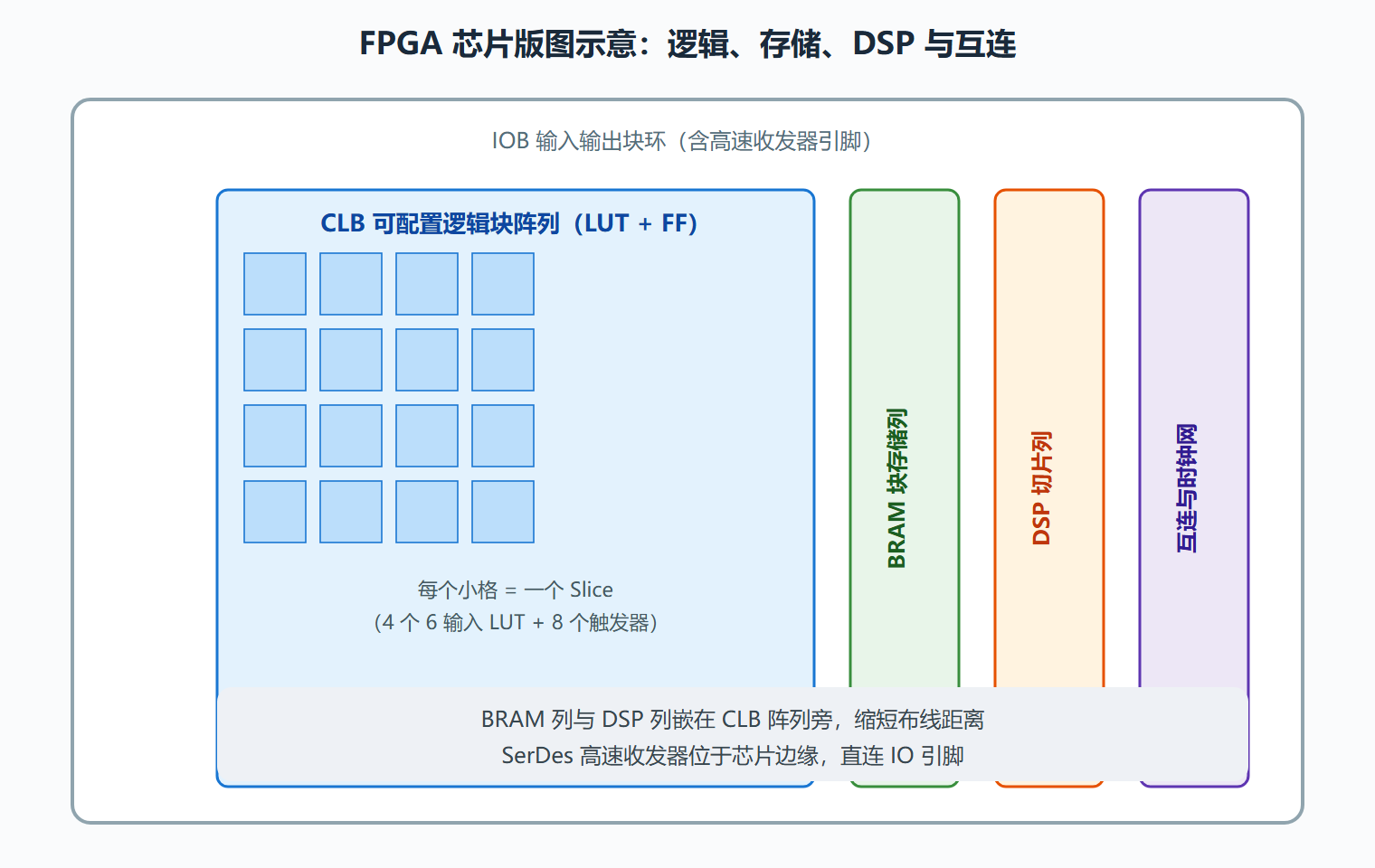

芯片内部资源分布示意

图里有两点值得记忆：一是 BRAM 和 DSP 以"列"的形式嵌进逻辑阵列——这是为了缩短关键布线，DSP 算完就近存进 BRAM；二是高速收发器 SerDes 都在芯片边缘，信号路径最短，第 5 章讲高速接口时会展开。

时钟网络：全厂的"打铃"系统

还有一类资源常被忽略——时钟。触发器统一在时钟沿采样，所以时钟到达每个触发器的时间差（时钟偏斜）必须控制得极小，否则全厂节奏就乱了。FPGA 内部为此铺了专门的时钟树：全局时钟资源从芯片中央往四面八方分发，配合 PLL/MMCM（锁相环）做倍频、分频、相位对齐。这也是为什么 FPGA 设计里"时钟"永远是一等公民，第 4 章会证明它。

资源怎么选，一张表收尾

⚠️ 常见坑：把存储全部写进触发器（寄存器堆），小型设计没事，一旦缓存超过几千比特，逻辑资源直接爆炸——该用 BRAM 就明确声明，别让工具猜。

本节要点回顾

• LUT 是万能组合积木：6 输入 LUT 实现任意 6 变量函数，可重构的最小单元。
• 触发器记住历史：时序逻辑必须以触发器为基座，锁存器是综合里要警惕的"野生"结构。
• BRAM 与分布式 RAM 分工：小缓存用分布式，大缓冲用 BRAM，BRAM 的双端口是跨时钟域的中转利器。
• DSP 切片是真香：硬核乘法器不占逻辑、自带流水，DSP 类设计先想乘法。
• 互连吃掉半壁江山：布线延迟不可预测，这是时序收敛难的根源。
• 时钟树是厂级基础设施：PLL 倍频、全局时钟资源低偏斜，时钟设计从第 1 天就要正经对待。

下一步进入 1.3：看懂资源之后，面对淘宝上几十种开发板，你该买哪块？工具链怎么装才不会卡在第一步？
