3.3 临界区保护的三层手段

3.3 临界区保护的三层手段

本节摘要：内核的就绪链表、你的共享计数器，都会在"读到一半被切走"的瞬间毁掉。FreeRTOS 提供三层防护：中断屏蔽（关掉一部分中断，最硬）、调度器挂起（按停任务切换，中等）、互斥量（只防别的任务，最轻）。本节从一次丢失更新事故讲起，拆解三层手段的作用范围、嵌套规则与各自的禁区，再补上编译器重排与多核内存屏障这两层"看不见的竞争"。读完你能为任何一段共享数据选对防护级别——不多不少。

调度器给了我们并发的自由，也带来了账单：两个执行流同时伸手拿同一份数据，谁都不知道对方的动作会落在自己两次操作的中间。上一节的移植契约里，临界区进出是内核的命门；本节把这套工具完整交到你手上——它们是内核自我保护的手段，也是你保护自己数据的三层防线。

一、先看一场事故：丢失的更新

一段最普通的共享计数器代码，任务与中断同时更新它：

volatile uint32_t g_count = 0;

void counting_task(void *arg)
{
    for (;;) {
        g_count = g_count + 1;      /* 读 改 写 三步 */
        vTaskDelay(pdMS_TO_TICKS(1));
    }
}

void EVENT_IRQHandler(void)         /* 中断也在加它 */
{
    g_count = g_count + 1;
}
​

"加一"在 C 语言里是一行，在机器里是三步：把值读进寄存器、寄存器加一、写回内存。如果中断恰好落在任务读完旧值之后、写回之前——中断把自己的加一基于同一个旧值——任务恢复后写回的值会把中断的贡献覆盖掉。这就是丢失更新：两次加一，账面只多了一次。它不出现在功能测试里（时序要对上才触发），却在量产现场以"计数偶尔少加"的面目出现。

修复要用对级别的药。这里的数据被"任务与中断"共享，调度器挂起救不了（它管不了中断），互斥量救不了（中断不能拿锁）。只有中断屏蔽对症：把任务里那段读改写包进临界区，确保执行期间相关中断进不来。

/* 正确的一对：进出必须严格配对 */
taskENTER_CRITICAL();
{
    g_count = g_count + 1;   /* 三步读改写，此刻不可分割 */
}
taskEXIT_CRITICAL();
​

二、第一层：中断屏蔽——硬而贵

任务级临界区接口在 Cortex-M3/M4 上的实现不是全关中断，而是设置基地址屏蔽寄存器：数值上低于某阈值的中断（更急的那些）照常响应，其余被挡住。这个阈值就是配置文件里"允许调用内核中断安全接口的最高中断优先级"——被挡住的范围恰好是"可能调用内核接口、因而可能与内核数据竞争"的范围，急中断不受牵连，这是精打细算的折中。M0 上没有这个寄存器，只能全关，代价与粗度都上一个台阶（3.2 节已对比过）。

三条使用纪律。短：临界区内的每一微秒都是所有可屏蔽中断的延迟，标准是几行代码、无循环无调用（确有必要时只调内核的中断安全接口）。配对：进出接口支持嵌套（内部有计数），但多进少出或少进多出都会让中断状态永久错乱，症状是"系统莫名卡顿或某中断永不响应"。不带阻塞：任何可能让任务挂起的调用都禁止出现在临界区内——你把中断都挡了，再去等一个要靠中断推进的条件，就是自锁。

中断里也有对称的一对接口：进入时保存当前屏蔽状态并升级屏蔽，退出时恢复。它解决"中断自身也要碰内核数据"的场景——中断里的临界区用的是同一套机制，只是进出接口不同。

三、第二层：调度器挂起——软而宽

把调度器挂起，任务切换被冻结：当前任务独占处理器直到恢复，但中断照常运行。它的保护范围是"防任务不防中断"，好处是禁区小得多——挂起期间可以调用不少函数，也可以干相对长的活（比如几百微秒的内存操作），不至于像临界区那样把中断延迟当赌注。典型用途有两类：一是长时间操作共享结构又不想让中断背延迟；二是调用某些"内部不可分割、但耗时超出临界区预算"的库函数。

vTaskSuspendAll();
{
    /* 对共享链表的批量整理，任务侧没有竞争者 */
    rebuild_cache();
}
xTaskResumeAll();
​

两条红线。挂起期间禁止任何可能阻塞的调用：调度器停了，阻塞接口要么断言拦截、要么把系统带进未定义状态——这是内核文档里加粗的禁令。挂起期间中断照常来：中断里唤醒的高优先级任务不会立刻运行，但会被记为"待切换"，恢复调用的瞬间补上切换；所以挂起期间的系统行为是"响应被延迟但不会丢"，账要算进实时性预算。

挂起与临界区可以组合（先挂调度器再进临界区），也各自支持嵌套，但反过来"在临界区里挂调度器"没有意义——临界区本来就不让出。

四、第三层：互斥量——轻而专

前两层是"掀桌"手段：要么挡中断、要么冻切换，系统并行度都受损。第三层只针对"多个任务抢一份资源"：互斥量像一把钥匙，谁拿到谁进，其余任务睡在锁的等待队列里——不烧处理器、不挡中断。它还有一项独家本领：优先级继承（持锁的低优先级任务被临时抬升，第 4 章展开），把"锁带来的优先级反转"压到可控。代价是它防不了中断（中断不能拿锁）、进出有系统调用开销。

三层防线的本质差别在"挡谁"：

选型口诀：**有中断参与的竞争只有第一层能救；纯任务间的竞争优先第三层（别牺牲并行度）；夹在中间的长操作用第二层。**层次用高不用低是浪费系统性能，用低不用高是埋雷。

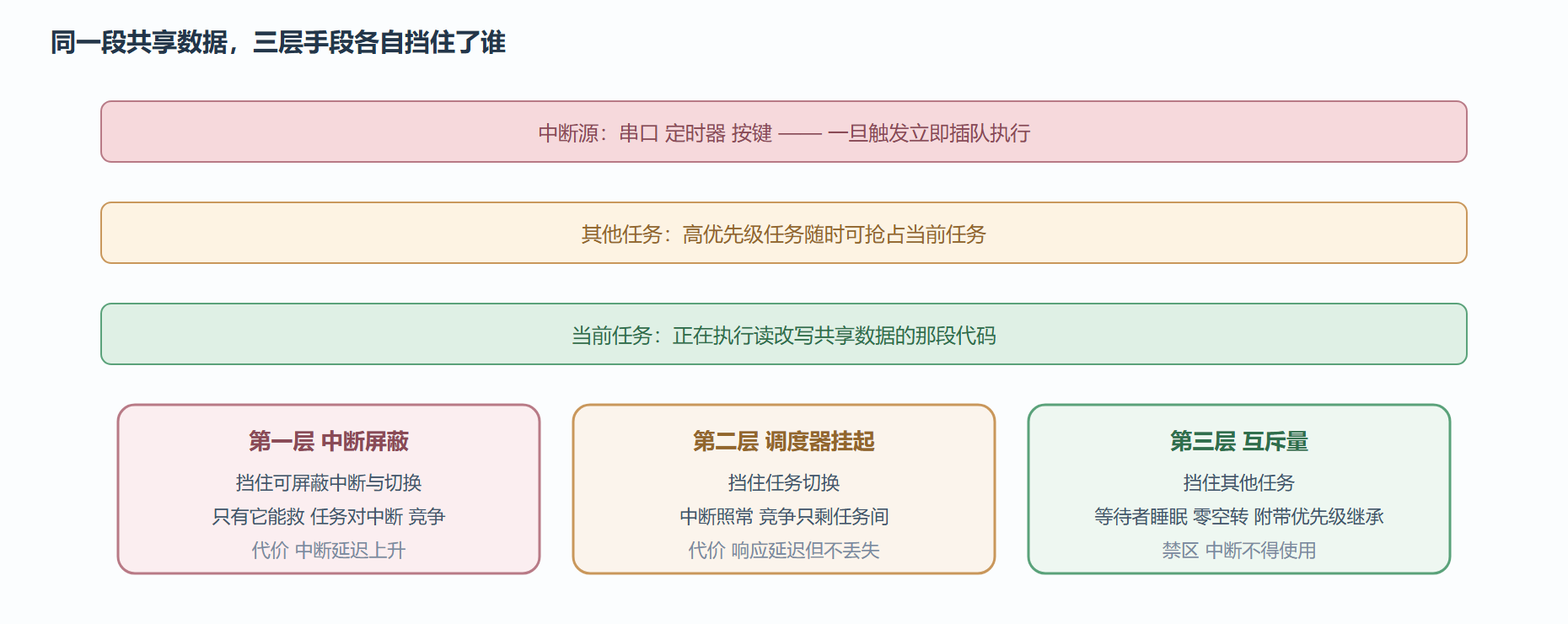

三层防线的覆盖范围

五、看不见的竞争：编译器与多核

还有两类竞争不靠"切换时机"作案，三层防线对它们无效，必须单独防御。

编译器重排与缓存。编译器为了优化会把无关的读写指令重新排序，你的"先置标志再写数据"在机器里可能顺序颠倒；单核下中断看不见这种重排（中断也走同一套编译结果），但硬件外设与 DMA 看得见。防御手段是屏障：内核的临界区接口自带屏障语义，单独防护时用易失限定符阻止编译器优化，必要处加硬件屏障指令保证写序。经验法则：跨执行流通信的共享变量一律加易失限定，且"数据写完最后写标志"的顺序要用屏障钉死。

多核竞争。单核上"关中断"能让全世界安静，多核上别的核照样跑——V11 内核为多核引入自旋锁：锁住的核原地忙等（而不是睡眠，因为持锁时间必须极短），内核内部结构在多核构建下全部改用自旋锁加临界区组合。应用层的变化不大（内核替你挡了大部分），但"自以为关了中断就绝对安全"的旧直觉必须升级为"关本核中断加拿全局锁"。这也是把临界区纪律压缩到几行的另一个理由：自旋等待的其他核在烧处理器。

💡 防护级别的最低充足原则：先问"竞争者里有中断吗"，有则第一层起步；再问"保护的动作有多长"，越长越往下层走；最后问"能不能用更高层的原语（第 4 章的队列）干脆消灭共享"——最好的临界区是不存在的临界区。

本节要点回顾

• 丢失更新是读改写被插队：一行 C 是三步机器码，任务与中断共享的数据必有一战；
• 第一层中断屏蔽是唯一能挡中断的手段，M3 用基地址屏蔽保留急中断、M0 只能全关；纪律是短、配对、不阻塞；
• 第二层调度器挂起防任务不防中断，适合较长操作；挂起期间禁止阻塞调用，中断唤醒记为待切换；
• 第三层互斥量零空转、带优先级继承，但防不了中断；三层按"挡谁"选择，用高浪费、用低埋雷；
• 易失限定与屏障防编译器与硬件重排，跨执行流的共享变量与写序必须显式钉死；
• 多核时代关中断不再绝对安全，自旋锁接管内核内部保护——临界区纪律因此更要紧。

内核机构已看完，契约也签了。下一节进入实战：拿一颗全新芯片，把本章三节的知识组装成一次完整的移植交付。
