本节摘要：内核能在数百种芯片上跑，靠的是一份极薄的契约——移植层。它由三样东西构成：声明架构特性的宏定义头文件、实现切换与启动的移植源文件、按架构定制的栈初始化。本节逐项过这份契约的内容：每个必须声明的特性宏、Cortex-M 上三个异常的分工与优先级安排、滴答源的选择、以及不同内核（M0 与 M3/M4、带浮点与不带）之间的实现差异。读完你能看懂任何一个移植目录，也为下一节亲手移植做好准备。

上一节看完切换的汇编接力，一个自然的问题冒出来：这些汇编凭什么"知道"芯片长什么样？答案是它们不猜——内核把所有架构相关的假设集中隔离在移植层里，其余代码只面对统一接口。这是全软件工程最经典的依赖倒置之一：内核定义"我需要什么"，移植层回答"这颗芯片上怎么做"。

一、一份几百行的契约

移植层的目录名按"编译器加架构"组织，里面的宏定义头文件是契约正文，声明内核需要的全部架构事实。逐类看：

/* portmacro.h 契约要点（以 Cortex-M3 为例的示意） */
#define portCHAR        char
#define portSTACK_TYPE  uint32_t          /* 栈操作单元：32 位字 */
#define portTICK_TYPE_IS_ATOMIC          1  /* 滴答读取是原子的，免关中断 */
#define portSTACK_GROWTH   (-1)          /* 关键：满递减，向下生长 */
#define portTICK_RATE_MS   1             /* 供毫秒换算 */
#define portYIELD()        触发切换异常指令   /* 主动让出 */
#define portNOP()
#define portINLINE         inline
#define portFORCE_INLINE   inline __attribute__((always_inline))
/* 临界区入口出口：本架构用基地址屏蔽寄存器实现，见 3.3 节 */
#define portDISABLE_INTERRUPTS()   设置基地址屏蔽
#define portENABLE_INTERRUPTS()    清除基地址屏蔽
​

两个声明值得单独点出。栈生长方向：内核链表管理不在乎这个，但内存布局全在乎——向下生长意味着栈顶指针从高地址出发、溢出时踩低地址邻居（2.4 节已实战过）；有的架构向上生长，同一套检测代码靠这个宏走不同分支。滴答类型原子性：32 位滴答计数在 8 位机上要用两条指令读，读取中途被切换就会得到拼接错的高低位——声明"非原子"后，内核会在读取处自动加保护；32 位平台声明"原子"则省掉这笔开销。契约的意义就在此：内核不需要知道你是什么芯片，只需要知道这些"事实"。

契约的另一半在移植源文件里，实现四个函数：栈初始化（3.1 节已见，伪造初始现场）、调度器启动（配异常优先级、开滴答、送出第一个任务）、滴答处理（喂给内核的滴答服务函数）、切换与启动的汇编例程。四个函数写完，移植就完成了八成——剩下的就是配置与联调。

二、三个异常的分工与优先级安排

Cortex-M 移植的精妙之处集中在三个异常的使用上。启动服务调用：只干一次活——系统启动时把第一个任务的现场装进处理器，之后终身退休。挂起服务调用：所有上下文切换的家，3.1 节讲过它被安排在最低优先级的理由（切换逻辑天然串行化）。系统滴答：心跳源，默认由芯片自带的滴答定时器产生，中断里调用移植层的滴答处理函数转交内核。

优先级安排有条铁律：切换异常与滴答必须处于最低优先级，且数值上等于"全关"的那个级别。原因在 3.1 节埋过——切换不可重入，排在最低就能保证它执行时再无中断来抢。移植的启动函数会亲自设置这两个异常的优先级（不完全信任用户配置，就是为了守住这条铁律），并在启动前逐一断言"配置无误"，断言失败直接停机报错。这类"宁可拒绝启动也不带病运行"的防御，是移植层的道德底线。

滴答源有灵活的一面：芯片自带的滴答定时器不合适时（比如低功耗设计里想用别的时间源、或时钟域不一致），移植允许你关掉自带滴答，改用任一定时器，在它的中断里手动调用移植层提供的滴答处理入口。配套还提供一个宏声明滴答时钟频率，供重装载值计算。第 6 章的无滴答低功耗正是建立在这套灵活性上——平时滴答可以整个停掉。

三、架构差异：从 M0 到带浮点的 M4

同一份内核，不同内核形态的移植实现差异不小，理解差异才能选对移植目录。

三处差异各有一段故事。M0 的全关中断：小核砍掉了基地址屏蔽寄存器，临界区只能把所有中断一关了之——简单但粗暴，中断延迟的抖动因此变大；也正因为如此，M0 项目的临界区更要"短"，第 6 章中断延迟分析对它格外敏感。惰性浮点压栈：带浮点的核若每次切换都保存整套浮点寄存器（几十个 32 位字），开销惊人；硬件的惰性机制让"压栈"只先记个账，真有中断要用浮点时才补压——任务从未用过浮点则分文不花。但排障时要记得：开了浮点的任务，栈深预算要把浮点现场算进去，否则就是给 2.4 节的溢出工单添料。前导零指令：一条指令从位图里找出最高非空优先级，这就是 3.1 节"常数时间挑选"的硬件靠山，M0 没有它，退化为软件循环扫描，任务多的系统里这笔差异能被测出来。

选移植目录的口诀随之而来：按内核形态与浮点有无精确对号——M0 的目录给 M0 用（不是"兼容"而是必须），带浮点的核若用无浮点目录，轻则性能浪费，重则浮点现场不保存导致偶发计算错乱，那又是一张难缠的工单。

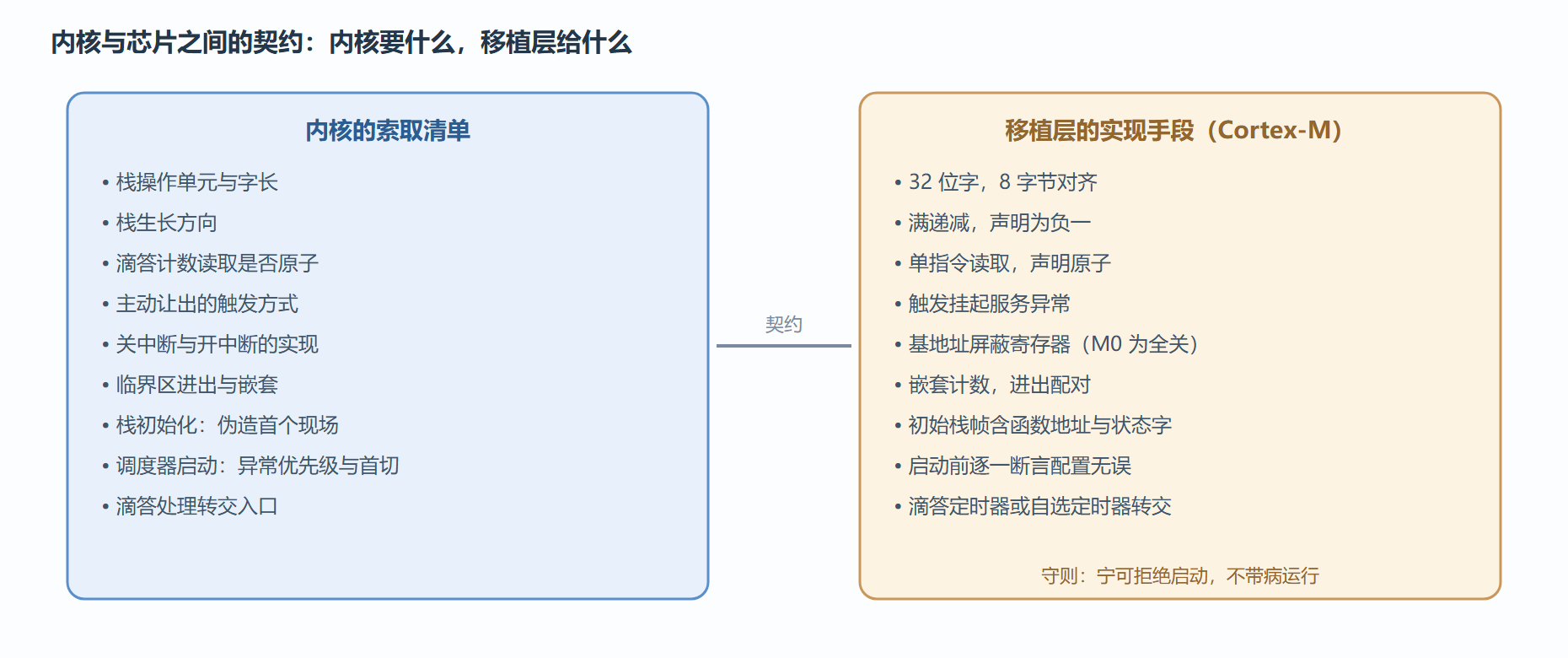

移植层接口契约全景

四、对齐与时钟：两处最细的针脚

栈对齐。调用约定要求公共接口处栈按八字节对齐，栈初始化函数伪造现场时必须算准：初始栈顶起止地址、帧的大小、压入顺序，差一个字节都会让某些优化选项下的代码读错参数。这也是为什么"参考移植改一改"比"从零手写"靠谱——对齐细节在参考实现里已验证过千百遍。滴答时钟源。某些芯片上滴答定时器的时钟可以与内核时钟不同频，移植为此准备了一个可选的频率声明宏；漏配的典型症状是"所有延时都按固定比例偏差"——延时想睡 1 秒实际睡 8 秒或八分之一秒，一眼看不出但示波器一量就穿帮。这张工单在 8.1 节的坑点清单里会再次出现。

⚠️ 移植层变更的三条军规：一，永远从最接近你芯片的官方参考移植出发，不从空白文件写起；二，动过任何汇编或对齐相关代码后，压测必须包含浮点密集任务与中断密集任务两类负载；三，把移植层的修改记录成文档——它是最容易被"顺手优化"弄坏、又最难排查的代码。

本节要点回顾

• 契约正文是宏定义头文件：字长、栈向、原子性、让出方式、临界区手段——内核只认事实不认芯片；
• 移植源文件实现四函数：栈初始化、调度器启动、滴答处理、切换汇编，写完即移植八成；
• 三个异常分工：启动服务调用只活一次、挂起服务异常承包全部切换、系统滴答供心跳；切换与滴答必须最低优先级，启动函数会亲自断言；
• 架构差异三要点：M0 只能全关中断、浮点用惰性压栈省开销（栈预算要算浮点现场）、前导零指令是常数挑选的硬件靠山；
• 两处针脚最细：八字节对齐靠参考移植传承，滴答时钟频率漏配会让全体延时按比例漂移；
• 三条军规：从参考出发、两类负载压测、修改留档。

契约看完了，但内核还有一块命门没讲：它自己的就绪链表、延迟链表这些全局数据，在任务与中断同时伸手时怎么不被改坏？下一节的临界区保护，就是内核给自己上的锁。
