5.1 空间关系与拓扑判断

5.1 空间关系与拓扑判断

本节摘要：空间分析的基础是判断几何关系。本节讲 DE-9IM 模型、相交/包含/相邻等空间关系——GIS 算法的基石。

核心问题

阅读完本节，你应当能够：

1. 理解 DE-9IM 模型
2. 区分主要空间关系
3. 用 PostGIS 做空间判断

概念脉络

一、为什么需要空间关系

GIS 要回答"这块地和那块地相邻吗"、"这个点在哪个区内"等问题。空间关系判断是空间查询、叠加分析、拓扑验证的基础。

二、DE-9IM 模型

DE-9IM（Dimensionally Extended 9-Intersection Model）用两个几何的内部（I）、边界（B）、外部（E）的 9 个交集维度判断空间关系：

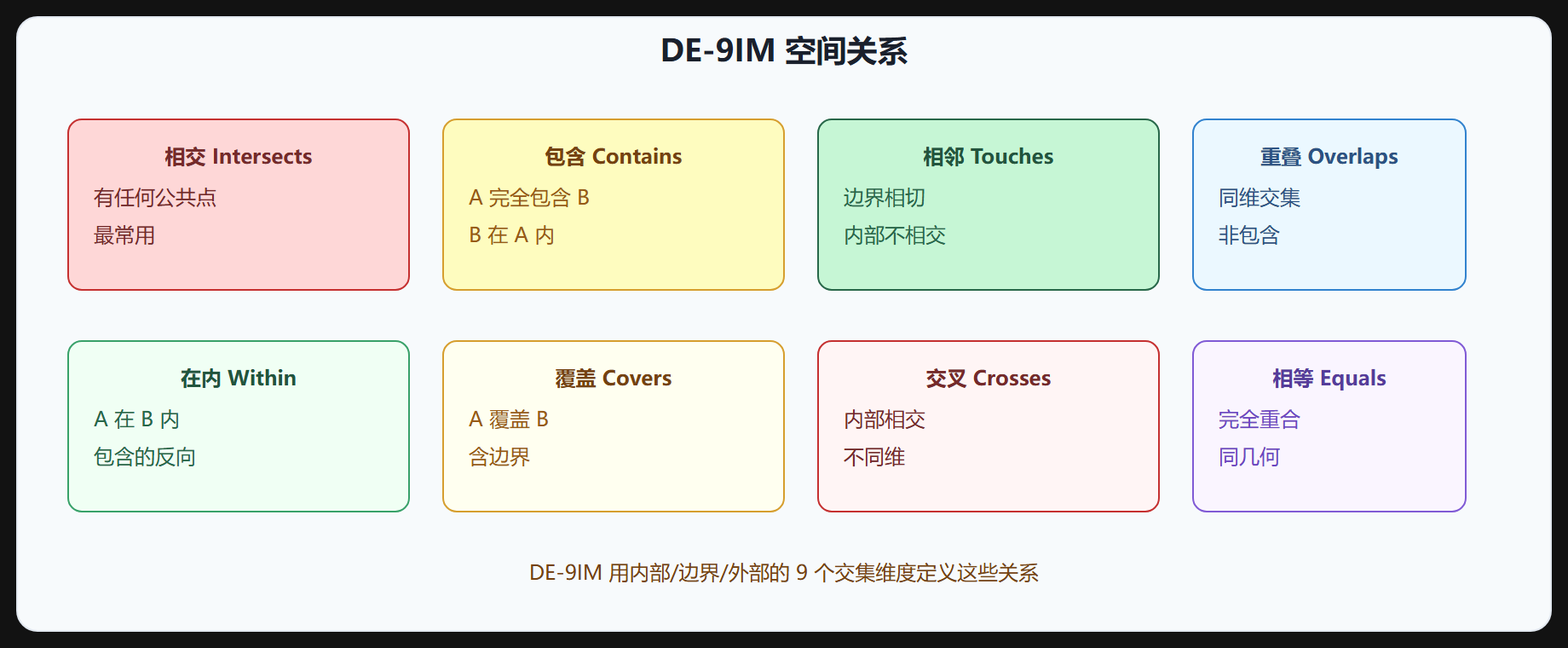

图 5-1 DE-9IM 空间关系

三、PostGIS 空间判断

-- 点在哪个区
SELECT name FROM districts
WHERE ST_Contains(geom, ST_Point(116.4, 39.9));

-- 两块地相邻
SELECT a.name, b.name
FROM parcels a JOIN parcels b ON ST_Touches(a.geom, b.geom);

-- 范围内要素
SELECT name FROM pois
WHERE ST_DWithin(geom, ST_Point(116.4, 39.9), 1000);
​

PostGIS 用 ST_ 前缀函数做空间判断，底层用 GEOS 库实现 DE-9IM。

四、空间索引加速

空间判断慢，加空间索引加速。PostGIS 用 GiST 索引：

CREATE INDEX idx_pois_geom ON pois USING GIST(geom);
​

空间索引用 R-树，先粗筛候选（边界框相交），再精确判断，快几个数量级。

五、坐标系注意

空间关系判断要在合适坐标系：

• 平面关系：投影坐标系（如 EPSG:3857 米单位）
• 球面关系：地理坐标系（EPSG:4326 度单位）用球面公式

PostGIS 在 4326 上用 ST_DWithin 会用球面距离，但 ST_Area 要投影到平面才准。

⚠️ 常见坑：在 4326 上做面积/距离量算——4326 是度单位，结果不准。投影到平面坐标系（如 3857 或 UTM）再算。

💡 关键直觉：DE-9IM 用内部/边界/外部 9 交集定义空间关系。PostGIS 用 ST_ 函数判断，加 GiST 空间索引加速。量算要投影到平面坐标系。

六、DE-9IM 矩阵怎么看

DE-9IM 的 9 个值分别是两个几何的内部（I）、边界（B）、外部（E）两两求交的维度：-1 表示不相交，0 表示交于点，1 表示交于线，2 表示交于面。PostGIS 可以用 ST_Relate 拿到矩阵，调试空间关系时非常有用：

-- 返回两个几何的 DE-9IM 矩阵
SELECT ST_Relate(
  ST_GeomFromText('POLYGON((0 0, 2 0, 2 2, 0 2, 0 0))', 4326),
  ST_GeomFromText('POINT(1 1)', 4326)
);
-- 点在面内时结果为 FF2F110212 等形态，可从矩阵反推关系
​

常见关系的矩阵模式可以记一个：包含关系一般满足 T*****FF*，相交满足 T********，相邻满足 FT*******。实际开发中直接调用 ST_Contains、ST_Intersects 就够了，矩阵主要用于理解函数行为和排查边界情况。

七、拓扑错误与修复

空间关系判断的前提是数据拓扑正确。常见的拓扑错误有：

• 悬挂节点：线的端点没接到其他线上，形成断头路。
• 重复节点：同一位置出现重复点，导致自相交。
• 缝隙与重叠：相邻面之间有缝或叠，行政区统计会重算或漏算。
• 自相交：一个面自己交叉，面积计算出错。

PostGIS 提供检查和修复函数：

-- 检查几何是否有效
SELECT id, ST_IsValidReason(geom) FROM parcels WHERE NOT ST_IsValid(geom);
-- 修复无效几何（去掉自相交部分）
UPDATE parcels SET geom = ST_MakeValid(geom) WHERE NOT ST_IsValid(geom);
​

数据入库前先跑一遍有效性检查，能省掉大量后续排查时间。

八、关系判断的索引配合

空间关系函数能否用索引，取决于写法。像 ST_Intersects(a.geom, b.geom) 这类函数底层是"索引粗筛 + 精算"，只要两边几何列都有 GiST 索引就能提速。但要注意：把几何包进函数再比较（如 ST_Intersects(ST_Buffer(a.geom,10), b.geom)）会让优化器无法直接利用索引，性能骤降。大数据量下，先把缓冲范围算出来存字段，再建索引，是常见优化手段。

九、实际业务中的关系判断

业务场景里空间关系很少单独出现，通常是组合判断。例如选址分析：找"位于规划区 A 内、距离主干道 200 米以内、且不与生态红线相交"的地块：

SELECT p.id, p.name
FROM parcels p
JOIN districts a ON ST_Contains(a.geom, p.geom)
JOIN roads r ON ST_DWithin(p.geom, r.geom, 200)
LEFT JOIN eco_redline e ON ST_Intersects(p.geom, e.geom)
WHERE a.name = '规划区A' AND e.id IS NULL
GROUP BY p.id, p.name;
​

这类 SQL 把关系判断、距离判断、排除逻辑揉在一起，是 GIS 业务查询的常见形态，值得熟练掌握。

十、空间关系的边界情况

空间关系判断在边界上最容易出问题，几个典型场景：

• 点在边界上：点在多边形的边界上，ST_Contains 返回 false（边界不算内部），ST_Covers 返回 true。业务上"这个点属不属于该区"要用 ST_Covers 才符合直觉。
• 精度容差：浮点计算导致两个本该相交的几何差一点点不相交。生产数据先做有效性检查和简化，必要时用 ST_Snap 或 ST_Buffer(geom, 0) 消除微缝。
• 多几何要素：MULTIPOLYGON 等复合几何的关系判断按整体算，拆开看单个部件可能结果不同。查询前明确数据是单要素还是复合要素。
• 空几何：几何列允许空值时，空间判断要加 IS NOT NULL 条件，否则空几何参与运算会得到奇怪结果或报错。

十一、与其他算法的关系

空间关系判断是其他空间算法的基础构件：叠加分析用相交判断决定哪些要素参与裁剪；网络分析用点和线的包含关系把起点投影到网络上；空间统计按包含关系把属性聚合到区域。学这一节时不要把函数当孤立知识，遇到后面的叠加、缓冲、网络章节时，会不断回头用到"两个几何关系是什么"这个基本功。这也是本教程把空间关系放在第 5 章第一小节的原因。

十二、验证与调试技巧

写空间关系 SQL 调试时，推荐一套组合拳：

-- 第一步：看两个几何的实际形状（用文本或转 GeoJSON 检查）
SELECT ST_AsText(geom) FROM parcels WHERE id = 100;
-- 第二步：算两个几何的最小距离，确认是"差一点相交"还是"完全不相干"
SELECT ST_Distance(a.geom, b.geom) FROM parcels a, parcels b WHERE a.id=100 AND b.id=200;
-- 第三步：逐个关系函数验证
SELECT ST_Intersects(a.geom, b.geom), ST_Within(a.geom, b.geom), ST_Touches(a.geom, b.geom)
FROM parcels a, parcels b WHERE a.id=100 AND b.id=200;
​

配合 QGIS 打开数据目视检查，绝大部分"关系判断结果不符合预期"都能快速定位：要么是数据本身有拓扑问题，要么是坐标系统一没做好，要么是对函数语义理解偏差。

要点速记

• 空间关系：GIS 算法基石，判断几何间关系。
• DE-9IM：内部/边界/外部 9 交集模型定义关系。
• 主要关系：相交、包含、在内、相邻、重叠、交叉、相等。
• PostGIS：ST_ 函数判断，底层 GEOS。
• 空间索引：GiST R-树粗筛加速。
• 坐标系：量算投影到平面，4326 用球面公式。

下一节讲叠加分析和缓冲区。
