本节摘要：数字孪生把现实世界镜像到数字世界。本节讲城市数字孪生、BIM+GIS、Cesium 三维——GIS 的未来形态。

阅读收获

阅读完本节，你应当能够：

1. 理解数字孪生概念
2. 知道 BIM+GIS 融合
3. 了解三维 GIS 应用

概念脉络

一、什么是数字孪生

数字孪生（Digital Twin）是物理世界的数字镜像，核心要素：

• 几何：三维模型还原形态
• 属性：挂载物理属性和状态
• 实时：传感器数据实时同步
• 仿真：可模拟和预测

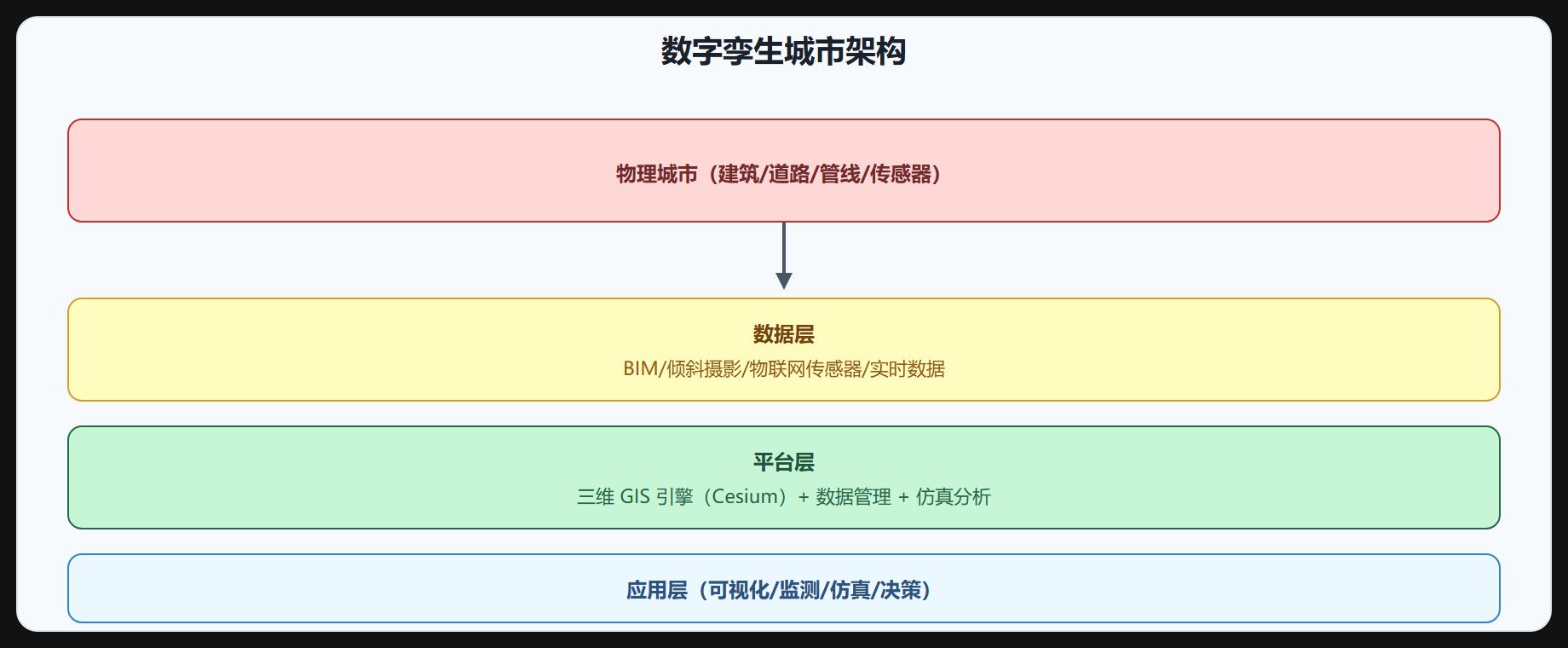

图 7-3 数字孪生城市架构

数字孪生城市是典型应用：物理城市→数据采集→三维平台→应用。

二、BIM+GIS 融合

BIM（建筑信息模型）是建筑内部的精细模型（几何+属性），GIS 是城市尺度空间。融合两者：

• BIM：建筑内部精细（房间、管线、结构）
• GIS：城市宏观（地形、道路、周边）
• 融合：BIM 模型放到 GIS 坐标系，室内外一体

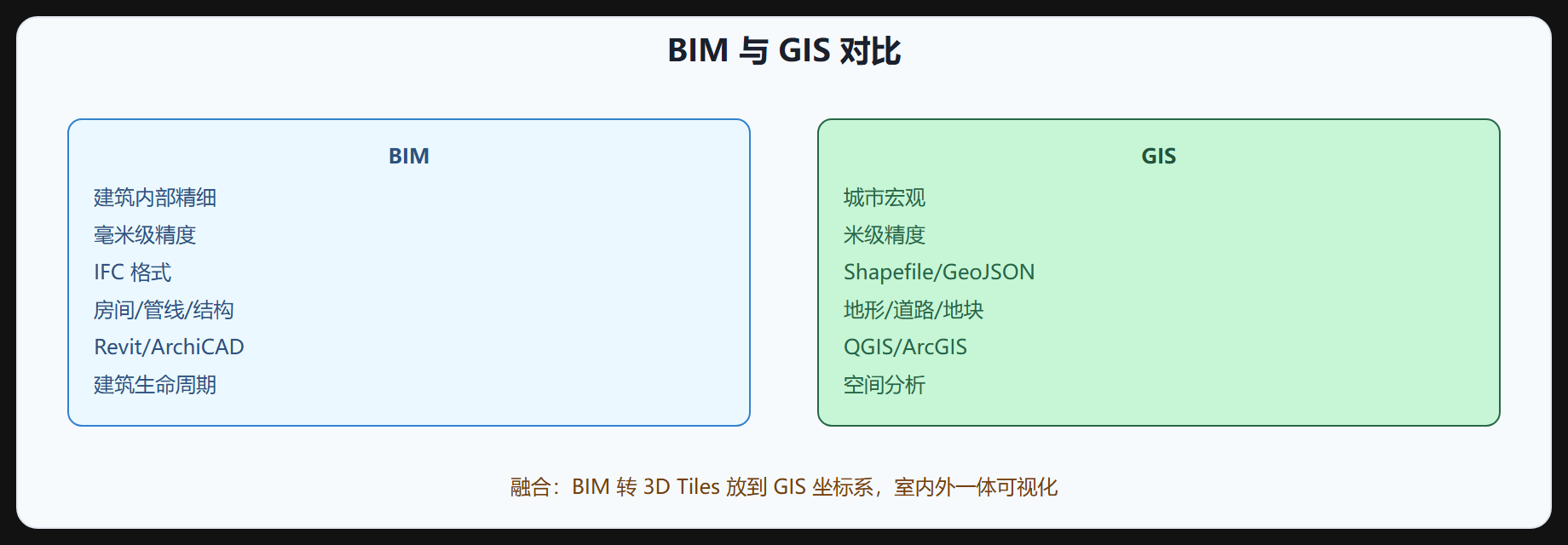

图 7-4 BIM 与 GIS 对比

融合方式：BIM（IFC）转 3D Tiles，放到 GIS 坐标系，室内外一体。

三、Cesium 三维平台

Cesium 是数字孪生三维首选：

• 3D Tiles：海量三维流式加载
• 地形/影像：全球底图
• BIM 集成：IFC 转 3D Tiles
• 点云：激光扫描数据
• 时间动态：时序数据可视化
• 物联网实时：传感器数据实时接入

// Cesium 加载 BIM 3D Tiles
const tileset = await Cesium.Cesium3DTileset.fromUrl('bim/tileset.json');
viewer.scene.primitives.add(tileset);
​

四、倾斜摄影

倾斜摄影是无人机多角度拍摄重建的三维模型，是城市三维主要数据源：

• 无人机航拍→空三解算→三维重建→纹理模型
• 输出 OBJ/OSGB/3D Tiles
• 真实感强，城市级三维

五、数字孪生应用

• 智慧城市：城市三维+物联网监测
• 智慧园区：园区三维+安防/能耗
• 智慧交通：交通流仿真
• 应急管理：灾害仿真疏散
• 工程建造：BIM+施工模拟

六、技术挑战

• 数据采集：倾斜摄影/激光扫描成本
• 数据融合：BIM/GIS/点云/影像多源融合
• 实时性：传感器数据实时同步
• 性能：海量三维流畅渲染
• 仿真：物理仿真引擎集成

七、未来趋势

• Web3D 普及：浏览器跑三维孪生
• AI 生成三维：从影像自动建模
• 元宇宙：数字孪生走向虚实融合
• 轻量化：移动端跑三维孪生

⚠️ 常见坑：数字孪生只做三维可视化不做实时联动——那只是三维模型不是孪生。孪生核心是实时数据同步和仿真。

💡 关键直觉：数字孪生=几何+属性+实时+仿真。BIM+GIS 融合室内外，Cesium+3D Tiles 是三维平台，倾斜摄影是城市三维数据源。核心是实时联动和仿真，不只是好看的三维。

八、数字孪生的数据链路

数字孪生系统的核心是数据如何从物理世界流到数字世界。一条典型的链路是：

1. 感知层：IoT 传感器（温度、湿度、客流、水位）按秒级频率上报数据。
2. 传输层：消息队列（Kafka/MQTT）接收并缓冲海量实时消息。
3. 处理层：流式计算（Flink/Spark Streaming）做清洗、聚合、异常检测。
4. 存储层：时序数据库存指标，PostGIS 存空间对象和状态。
5. 展示层：三维平台订阅实时数据，驱动模型状态更新。

// Cesium 中订阅实时数据并驱动模型（示意）
const ws = new WebSocket('/ws/iot');
ws.onmessage = (e) => {
  const data = JSON.parse(e.data);
  // 根据传感器 id 找到对应实体，更新其属性或位置
  const entity = viewer.entities.getById(data.deviceId);
  if (entity) entity.properties.status.setValue(data.value);
};
​

实时链路最重要的是延迟和顺序：消息乱序会导致状态闪变，通常用设备时间戳加乱序缓冲处理。

九、三维平台的底座搭建

数字孪生平台的地基通常是 Cesium 加自研图层服务：

• 底图：全球影像、地形，接入正射影像和 DEM。
• 建筑白模：快速用建筑轮廓加高度拉伸生成，LOD 分级。
• 精模：重点区域用 BIM 转 3D Tiles 精细模型。
• 倾斜摄影：全域实景三维，作为空间底图。

// 建筑白模批量生成（Cesium Entity 拉伸）
const buildings = geojson.features.map(f => viewer.entities.add({
  polygon: {
    hierarchy: Cesium.Cartesian3.fromDegreesArray(f.geometry.coordinates.flat()),
    extrudedHeight: f.properties.height,
    material: Cesium.Color.fromCssColorString('#9db8d2')
  }
}));
​

白模成本低、见效快，适合平台初版；精模按重点区域逐步替换，是实际项目的常见节奏。

十、落地一个数字孪生项目的步骤

1. 定场景：明确"孪生用来解决什么问题"（如园区能耗监测），不是先建模再想用途。
2. 理数据：盘点有哪些传感器、哪些静态数据、更新频率、质量如何。
3. 建底座：底图 + 白模 + 重点精模，确定坐标系和数据规范。
4. 通实时：打通 IoT 到平台的实时链路，先跑通一个指标的端到端。
5. 做应用：在三维场景上叠业务应用（告警定位、轨迹回放、指标面板）。
6. 持续迭代：按业务反馈加模型精度、加仿真能力。

最容易失败的模式是"先花三个月建精细模型，再想做什么应用"。数字孪生的价值来自数据联动和应用闭环，三维模型只是载体。

十一、常见问题与经验

• 模型和真实位置对不齐：BIM 转 GIS 时坐标系基准没对齐，交付前做控制点校核。
• 实时数据堆积：高频传感器数据全存明细会爆存储，按需降采样、只保留关键指标明细。
• 性能撑不住：海量实体和实时更新吃显卡和浏览器，用 3D Tiles、批量更新、降低更新频率解决。
• 仿真与业务脱节：仿真结果没人用，往往是参数没有业务校准。仿真上线前先和真实数据对拍验证。

一节小结

• 数字孪生：物理世界数字镜像，要素=几何+属性+实时+仿真。
• BIM+GIS：BIM 建筑内部精细，GIS 城市宏观，融合室内外一体。
• 融合方式：BIM（IFC）转 3D Tiles 放 GIS 坐标系。
• Cesium：三维孪生首选，3D Tiles/地形/BIM/点云/实时。
• 倾斜摄影：无人机多角度重建，城市三维数据源。
• 应用：智慧城市/园区/交通/应急/工程。
• 挑战：采集成本、多源融合、实时性、性能、仿真。
• 趋势：Web3D、AI 建模、元宇宙、轻量化。
• 核心：实时联动+仿真，不只是三维可视化。

第 7 章结束。下一章讲 GIS 工程实践。
