5.3 PBR物理渲染：BRDF与工作流

5.3 PBR物理渲染：BRDF与工作流

本节摘要：PBR（基于物理的渲染）用能量守恒、微表面理论、菲涅尔反射三条物理原则替代冯氏模型的经验参数，让材质在任意光照环境下行为可信。本节解剖 Cook-Torrance 反射方程的工程化拆解（直接光与 IBL 环境光两路），讲清金属度-粗糙度工作流的参数语义，给出与冯氏逐项对照的升级账单。PBR 是现代渲染管线的材质标准件，也是理解引擎材质编辑器的钥匙。

从「调出来像」到「算出来对」

冯氏模型的调参是门玄学艺术：shininess 调到 64 像塑料、调到 8 像橡胶，但为什么、边界在哪，没人说得清。PBR 的野心是让参数对应物理可测量的材质属性：这块金属有多粗糙、那个塑料反不反光，量出来填进去，任何光照环境下都表现可信。三个物理原则是整个体系的宪法：

能量守恒——反射的总能量不超过接收的：漫反射和镜面反射是分蛋糕而不是各自领取（冯氏两者相加可以凭空超支，过曝的塑料感即来源于此）。微表面理论——没有完美光滑的表面，粗糙度是一堆微观小镜面朝向混乱程度的统计：粗糙度高，反射光被散射成模糊一片；粗糙度低，反射清晰锐利——shininess 那个玄学参数，物理化身就是它。菲涅尔效应——掠射角（视线与表面几乎平行）下反射率飙升：抬头看远处的湖面，近处看得到水下的石头、远处全是天空的反光，就是它在起作用。

Cook-Torrance：公式只拆成四块

反射方程的教科书形式令人生畏，工程视角只需要四块拼图：出射光 = 环境贡献 + 直接光的「漫反射项 + 镜面项」，镜面项由三个函数相乘——法线分布 D（微表面里有多少面正对着半角方向，粗糙度是它的输入）、菲涅尔 F（这个角度下反射率多大，用近似公式一行搞定）、几何遮蔽 G（粗糙表面上微镜面互相挡光的损耗）。三个函数都是几行 GLSL，物理含义各自独立，调参互不纠缠——这正是 PBR「参数物理化」的兑现处。

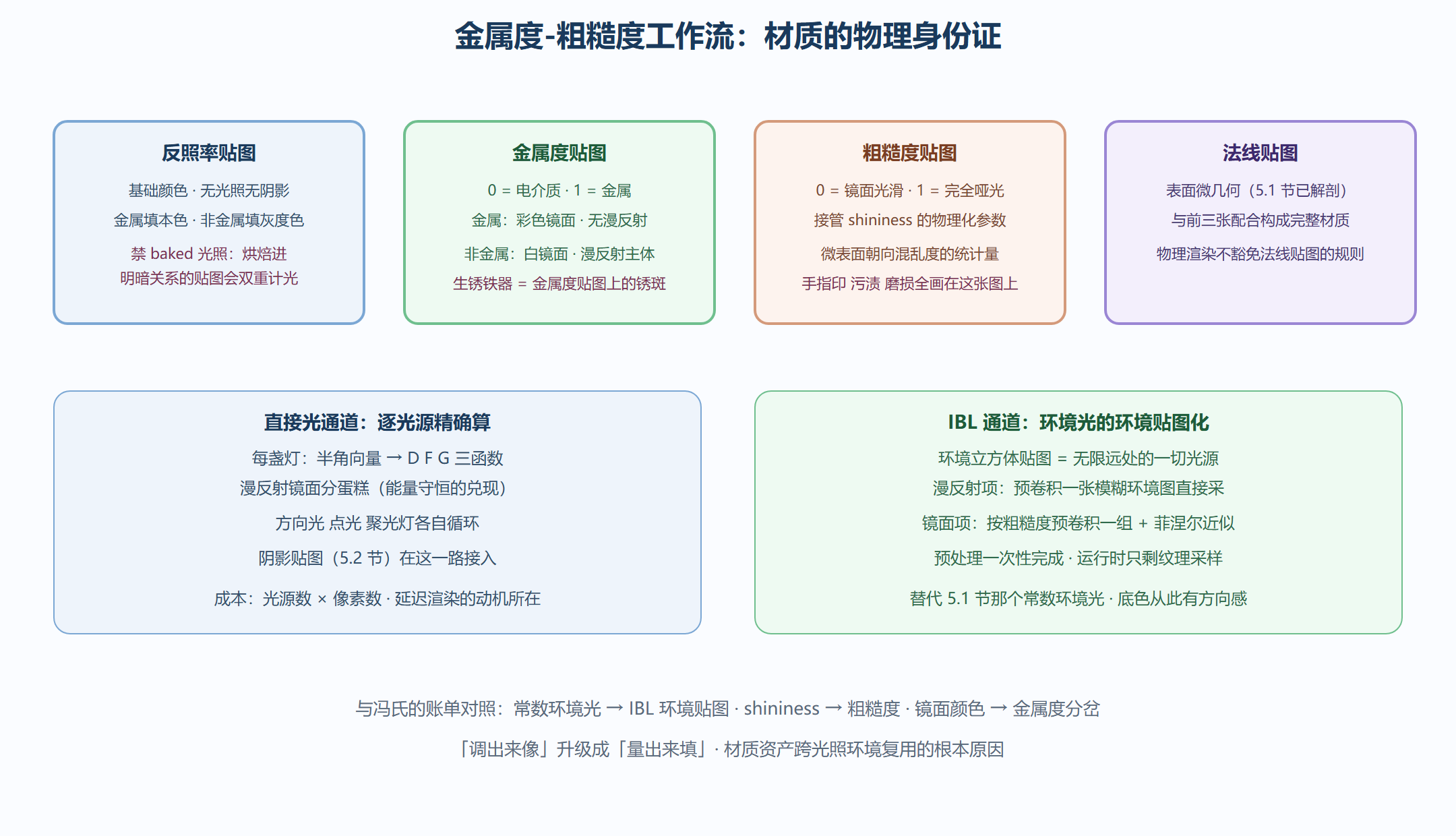

图 5-3 PBR 材质工作流：两张贴图接管全部表面属性

工作流的参数语义

金属度-粗糙度工作流把材质压缩成四个通道，每个都有明确语义。金属度是二值倾向：现实里很少中间值，贴图上的过渡区只用于锈蚀、氧化这类「正在变成金属或正在坏掉」的表面——把金属度当平滑渐变乱调，是「金属感发闷」的高发原因。反照率纪律：贴图里不能烘焙任何光照信息（高光、阴影、明暗全是非法内容），因为光照由着色器实时算，贴图里再存一份就是双重计光。非金属的反照率有物理区间：电介质材料的基础色普遍偏暗（反射率低），把非金属的反照率调到刺眼的高亮度，能量守恒会诚实地告诉你它不对。

GLSL 骨架：直接光的分蛋糕

省略三个函数的实现（标准公式，任何 PBR 教程都有），看结构骨架：

vec3 N = normalize(Normal);  vec3 V = normalize(viewPos - FragPos);
vec3 albedo = texture(albedoMap, uv).rgb;
float metallic = texture(metallicMap, uv).r;
float roughness = texture(roughnessMap, uv).r;

// 能量守恒的分蛋糕：金属的镜面占比天生高（菲涅尔用基础色）
vec3 F0 = mix(vec3(0.04), albedo, metallic);      // 非金属镜面率约4% · 金属用本色
vec3 result = vec3(0.0);
for (int i = 0; i < LIGHT_COUNT; ++i) {           // 光源数编译期写死（2.3 节变体结论）
    vec3 L = normalize(lightPos[i] - FragPos);
    vec3 H = normalize(V + L);
    vec3 radiance = lightColor[i] * attenuation(i, FragPos);
    // Cook-Torrance 三函数（D F G 各几行，略）
    vec3 specular = DG_F_combination(N, H, V, L, roughness, F0);
    vec3 kS = fresnel(H, V, F0);                  // 镜面分走的比例
    vec3 kD = (vec3(1.0) - kS) * (1.0 - metallic);// 金属没有漫反射
    vec3 diffuse = kD * albedo / PI;              // 漫反射按能量归一
    result += (diffuse + specular) * radiance * max(dot(N, L), 0.0);
}
result += ambientIBL(N, V, albedo, metallic, roughness);   // IBL 环境项
FragColor = vec4(result, 1.0);
​

骨架里三个判断点。F0 的 mix 是金属度分岔的核心：非金属的镜面率被物理锁定在百分之四附近，金属直接用反照率当镜面色——「金色高光是金色、塑料高光是白色」的物理依据在这行。kD 乘 (1-金属度)：金属内部不散射光，漫反射归零，金属材质「黑得发亮」的来源。漫反射除以圆周率是能量归一化的归一常数，别当可调参数动它。

💡 关键直觉：PBR 的调试哲学是「查参数语义，不调玄学系数」。金属发闷查金属度是不是被调成了中间值、高光发白查非金属 F0 是否被破坏、整体过曝查贴图是否烘焙了光照。物理体系的回报就是：症状与参数一一对应。

从直接光到 IBL：环境的高攀

只算几盏灯的 PBR 是半个 PBR——真实环境里物体被四面八方的反射光照着。IBL（基于图像的光照）把环境拍成（或程序生成）一张立方体贴图，当「无限远的光源集合」用：漫反射部分预卷积成一张模糊版环境图（运行时按法线采一次即可），镜面部分按粗糙度预卷积一组 mip（运行时按粗糙度选层加菲涅尔近似）。预处理都是离屏渲染（3.3 节闭环的又一次复用），运行时开销近似两次纹理采样——5.1 节那个「常数环境光」就此升级成有方向、有色彩、随材质变化的环境贡献，画面档次的最大单笔提升。

本节要点回顾

• 三条宪法：能量守恒（漫反射镜面分蛋糕）、微表面（粗糙度=玄学参数的物理化）、菲涅尔（掠射角反射飙升）
• 金属度是分岔不是渐变：金属彩色镜面无漫反射、非金属白镜面低反射率
• 反照率纪律：禁烘焙光照，非金属基础色偏暗，违反必双重计光
• F0 的 mix 是工作流心脏：4% 与本色的一刀切
• IBL 是环境的高攀：预卷积换运行时采样，常数环境光升级为方向性环境
• 调试哲学：症状对应参数语义，物理体系里没有玄学系数的容身之处

材质物理化了，最后一层效果栈是「整帧的化装间」——后处理：把渲染结果当素材再加工，bloom、色调映射、抗锯齿，电影感的最后一道工序。
