5.4 后处理效果：Bloom、色调映射与FXAA

5.4 后处理效果：Bloom、色调映射与FXAA

本节摘要：后处理把整帧渲染结果当纹理再加工，是电影感的化装间。本节解剖一条完整的后处理链——亮度提取、高斯模糊（Bloom 主体）、叠加、色调映射，讲清两遍渲染骨架如何扩展成多级链、Ping-Pong 缓冲怎么复用、色调映射为什么是终点站，以及 FXAA 与 MSAA 两种抗锯齿路线的取舍。HDR 渲染到泛光全链在掌握之内。

化装间的入场规则

后处理的入场券只有一张：3.3 节的两遍闭环。第一遍把场景渲进纹理，第二遍不再直接上屏，而是画一个铺满屏幕的四边形，用专门的着色器采样这张纹理做加工。加工可以串很多道——每道消费上一道的产出、产出下一道的素材，这就是后处理链。链上每一站都是一个 FBO 纹理加一个全屏四边形着色器，结构完全同构。

两条入场规则决定链的生死。其一，中转站必须保持 HDR 精度：场景渲进浮点格式的纹理（亮度可以超过 1），所有加工在浮点域完成，最后一站才压回屏幕能显示的 0 到 1——中途用普通 RGBA 纹理中转，高亮度信息早就被截断，Bloom 就没了燃料。其二，终点必须是色调映射：HDR 值到 0 到 1 的压缩方式就是画面风格的化学配方，映射曲线决定了高光滚降的「胶片感」。

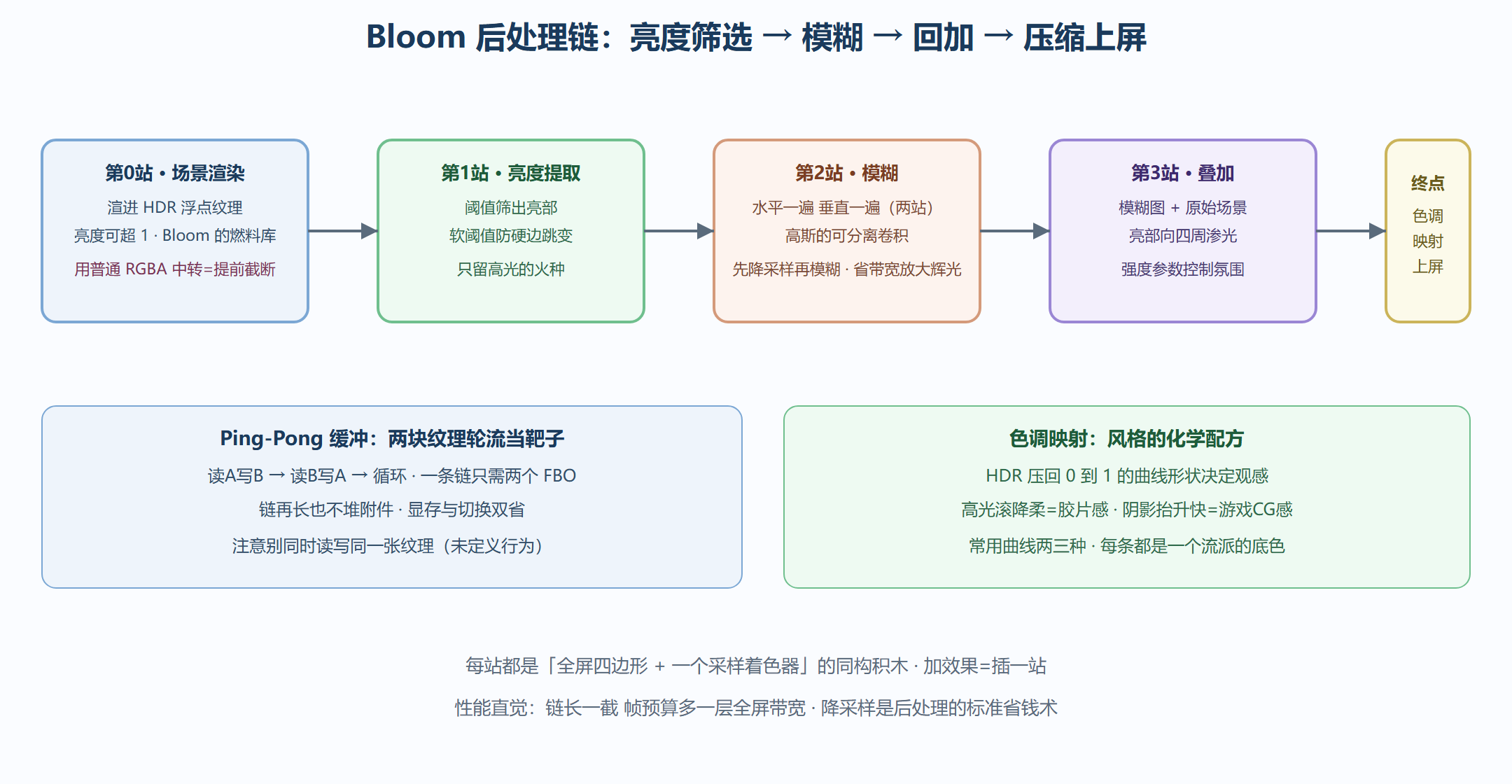

图 5-4 后处理链：从 HDR 场景到屏幕的四级流水

Bloom 的实现要点

Bloom（泛光）的观感来自三件事的乘积：HDR 场景里真实的高亮度、阈值筛选的软硬、模糊的半径与层次。工程要点三个。软阈值：阈值处用 smoothstep 平滑过渡（4.1 节那三行函数的实战），硬阈值会在亮度临界物体边缘生出跳动。可分离模糊：二维高斯模糊拆成水平一遍加垂直一遍，计算量从半径平方降到两倍线性——这个拆法是卷积可分离性的应用，所有后处理模糊都用它。降采样模糊：把亮度图缩到四分之一分辨率再模糊（mipmap 或一次缩小渲染），带宽省十六倍、模糊半径等效放大四倍，再逐级升采样叠加，得到有层次的辉光而不是均匀的雾。

色调映射：终点站的权力

链上所有效果都在 HDR 域酝酿，屏幕只认 0 到 1。压缩方式不是简单截断——截断把所有高光压成同一片死白。色调映射用一条曲线决定「亮的部分怎么变暗、暗的部分怎么抬亮」：指数型的滚降让高光柔和衰减（胶片质感），肩部缓、趾部陡的曲线保留阴影细节但对比锐利（写实向）。常用公式就两三个变体，选一条当项目标配，配合曝光参数（整体亮度旋钮）形成项目的视觉签名。色彩分级在映射之后（或在映射中做饱和度补偿），顺序错了分级会随曝光漂移。

抗锯齿：两条路线的账单

几何边缘的锯齿在光栅化（2.2 节质心规则）就埋下：像素要么归属要么不归属，边界就是台阶。两条路线的账：MSAA（多重采样）在光栅化阶段对每个像素采多个子样本的覆盖与深度，几何边缘平滑得干净利落——但只管几何边缘，着色器仍然每像素只跑一次，且纹理带宽、显存有额外成本，与延迟渲染（深度预处理）兼容性差。FXAA（后处理抗锯齿）在后处理链上加一站：分析局部对比度找边、沿边方向模糊——便宜、通用、兼容一切管线，代价是对高对比细节（细线、文字）偶尔误伤。后处理时代的主流选择是 FXAA 起步，需要更高质量再上时间性抗锯齿（用上一帧的历史信息，进阶路标）。

⚠️ 常见坑：MSAA 与自定义 FBO 的组合。默认帧缓冲开 MSAA 窗口库替你管了；自己搭的 FBO 要手动造多重采样纹理、渲染完再「解析」成普通纹理才能进后处理链。忘了解析步骤，画面花屏或黑屏。工程顺序建议：先把后处理链跑通（无 MSAA），再决定要不要为几何质量加这条复杂度。

一个完整的链配置过程

把机制落成可跑的配置，按顺序核对七件套。第一件，场景渲进 HDR 浮点纹理（附件格式选 RGBA16F 或 RGBA32F，视精度需求与带宽预算取舍，16F 足够绝大多数场景）。第二件，亮度提取 pass：读 HDR 纹理、按软阈值输出一张只有亮部的纹理（阈值参数从 1.0 起调，场景整体偏暗降到 0.8 上下）。第三件，降采样 pass：把亮度图缩到四分之一尺寸（渲到一张小 FBO）。第四件，模糊 pass 两连：先水平后垂直，各是一次全屏绘制、着色器里九次采样加权和。第五件，叠加 pass：原始 HDR 加模糊图按强度系数混合。第六件，色调映射 pass：压回默认帧缓冲，曝光参数与映射曲线在这站生效。第七件，FXAA 插在色调映射之后或与之合并——注意 FXAA 的输入最好是最终显示图像（LDR 域），放在 HDR 域效果打折。

调参的顺序纪律：先定曝光（整体亮度对不对），再定阈值（什么算「亮部」），再定模糊强度与尺寸（辉光的半径感），最后动映射曲线（风格的化学配方）。顺序乱了会互相污染——曝光没定就调阈值，阈值等于在漂移的地基上砌墙。

常见症状速查

💡 关键直觉：后处理链的调试入口是「逐站断链」——把中间纹理直接画到屏幕上看内容。亮度图该是一片黑底亮点、模糊图该是雾状光斑、叠加图该已有渗光。哪一站内容不对，病灶就在哪一站，比对着色器代码发呆快十倍。

本节要点回顾

• 两遍闭环扩展成链：每站=全屏四边形+采样着色器，同构积木随便插
• 中转必须 HDR：浮点纹理保高光燃料，普通 RGBA 中转=提前截断
• Bloom 三要点：软阈值、可分离模糊、降采样出层次
• 色调映射是终点站：HDR 压缩曲线=画面风格的化学配方，映射后分级
• Ping-Pong 两块纹理跑全链：轮流读写，别同时读写同一张
• FXAA 便宜通用，MSAA 干净但贵且挑管线：从 FXAA 起步的性价比路线

效果栈四层到此解剖完毕：光、影、材质、整帧化装。但每加一层，帧预算就薄一分——下一章解剖台五把镜头转向开销本身：绘制调用的数量级压缩、显存带宽的精打细算、GPU 通用计算的引入，AZDO 把驱动开销逼近零的工程学。
