2.2 VOPs 可视化编程
2.2 VOPs：VEX 的可视化形态
本节摘要：VOP 网络编译后就是 VEX——两者是同一语言的两张皮。VOPs 用节点和数据线呈现算法结构，适合教学、多艺术家协作与参数面板整合；代价是密度低的算法写起来节点爆炸。本节用 VOPs 复刻 2.1 的坡度散布规则，并给出两者的切换判据。
实验：把坡度规则拖成节点
新建一个 Attribute VOP（取代 2.1 的 Wrangle 位置），双击进入。目标是同一件事：按坡度输出 pscale。搭法：
- 从 Global Parameters 里的
N出发，接 Dot Product VOP，第二输入接 Constant Vector (0,1,0)； - 接 Clamp（-1 到 1）→ ACos → Degrees，得到坡度角度值；
- 接 Fit Range：源区间 2555，目标区间 0.030.12；
- 结果接到 Global Parameters 的输出
pscale。
回上一层，加一个比较判断淘汰缓坡点可以另用 Blast + VEX 表达式完成。网络跑通后，右键 Attribute VOP 查看 VEX 生成代码——你会看到和 2.1 手写几乎一样的 VEX。

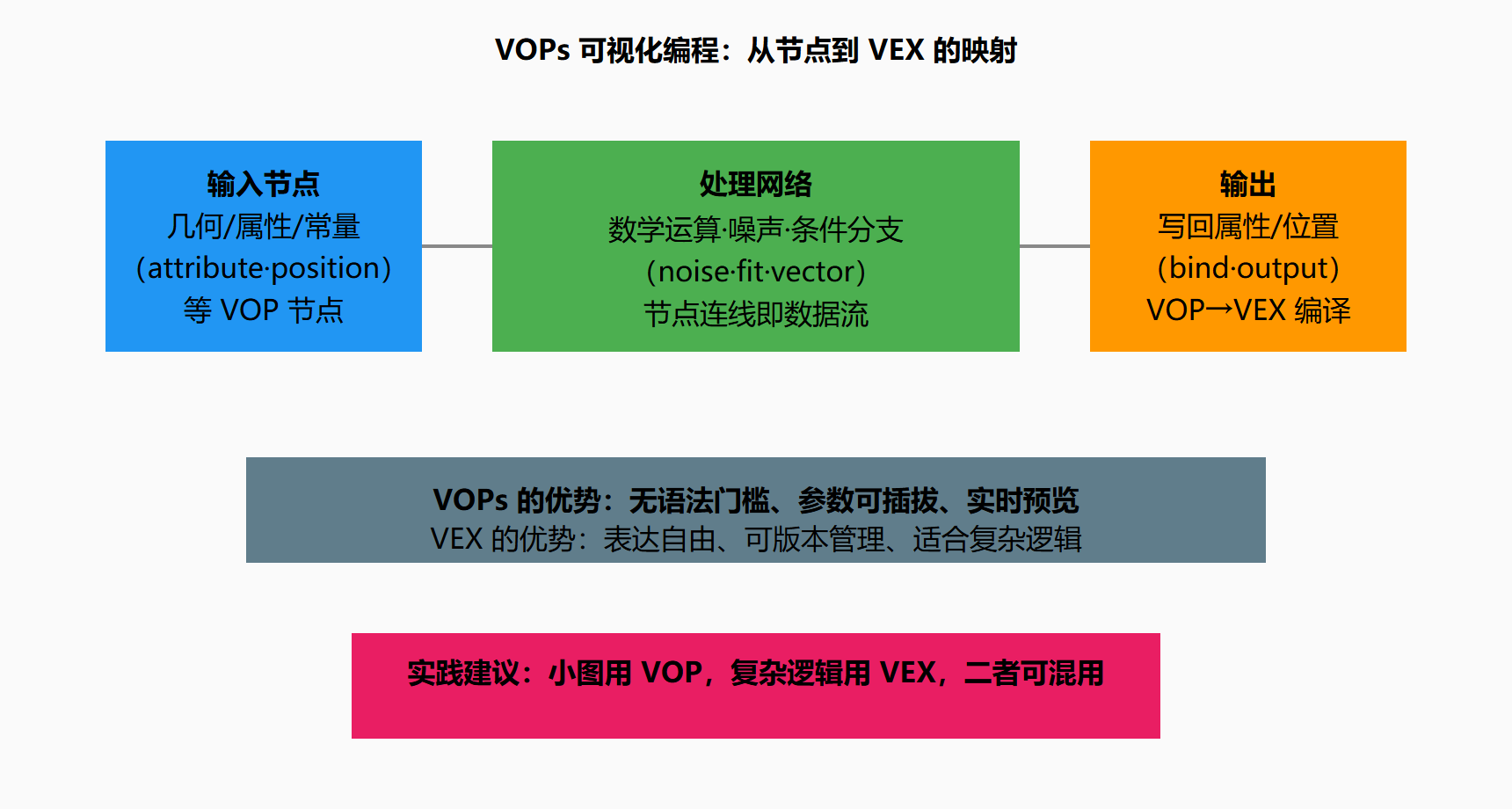

图 2.2-1 同一算法的两种外观
什么时候选 VOPs
我自己的分界线是算法的"可视结构价值"：
- 值得上 VOP：分支不多的数据流变换、需要给其他艺术家讲解思路、要把参数统一暴露成一个面板（VOP 的 Interface 自动聚合子节点参数）、需要反复调参看反馈的视觉效果（连着调很直观）；
- 不值得上 VOP：有 for 循环嵌套、有状态依赖、字符串处理、超过三十个节点的数学——这些用 VOP 表达出来是灾难，直接写 VEX。
一个务实习惯：VOP 里可以嵌 Wrangle 节点（Snippet VOP）。主干用节点看清结构，局部数值算不过来时塞一小段代码，两种形态混用是常态而非妥协。
VOP 网络的工程要点
- Global Parameters / Outputs 是边界：进出的"洞"都在这两处，改 Run Over（点/顶点/面）等于换循环单位，与 Wrangle 一致；
- 参数提升（Promote）：右键子节点参数选 promote，把它升到 VOP 顶层面板——工具化时几乎全靠这个动作收拢旋钮；
- 性能与 Wrangle 等价：编译结果同为 VEX，别担心"节点版更慢"的谣言；慢的永远是算法本身。
⚠️ 常见坑：在 VOP 里用大量 Multiply/Add 手搓公式，节点上百个，后来发现一个 Fit Range 就能替代。搭之前先问：这个数学是不是有现成单节点。
💡 关键直觉：VOP 是给眼睛看的 VEX。它的价值在沟通与调参，不在表达力——表达力两者完全等价。
本节要点回顾
- VOP 编译即 VEX：同一语言两种外观，性能等价；
- 判据是结构价值：要讲解、要聚合参数、要可视化调参 → VOP；要循环/状态/字符串 → VEX；
- Snippet 嵌代码是两者混用的标准姿势；
- 参数提升是把 VOP 变成交付工具的关键动作；
- VOP 网络同样以 Run Over 决定循环单位。
下一节换层级：Python 不管每个点，管网络本身与外部世界。
廕伸：VEX 与 VOP 的互译训练
VOP 本质是 VEX 的图形化语法树，两者可以双向翻译，这个互译能力是从"节点用户"进阶到"节点作者"的分水岭。练习方法：任取一段现有 Wrangle，徒手在 VOP 里复现，再对比生成的 VEX（在 VOP 网络上点 "Vex Expression" 查看）。一个标准练习素材：
// 待复现: 高度分层色带 (仅用 VOP 原语: Ramp, Fit, Floor, Fract) float h = fit(@P.y, ch("min_h"), ch("max_h"), 0, 1); float bands = floor(h * chi("band_count")) / chi("band_count"); @Cd = chramp("band_color", bands + fit01(rand(@ptnum), 0, ch("dither"));
在 VOP 里需要 Fit Range、Multiply、Floor、Ramp Parameter 四类节点按同样的拓扑连接；反过来在 VOP 里搭好后再看导出的 VEX，能立刻理解每个节点的真实开销（Ramp 是查表、Floor 廉价、SNoise 是三次多项式）。
廕伸：何时选 VOP 的决策规则
[VOP 适用边界] 适合 VOP: 数学管道(向量数学/混合/重映射), 需要美术调 ramp 的材质逻辑, 团队成员不熟悉语法的共享网络 适合 VEX: 条件分支复杂(嵌套 if), 需要数组和字符串处理, 需要邻域查询(nearpoints/pcloud), 性能热点区 混合模式: 主逻辑 VEX, 交互调参部分导出 ramp/参数供美术
再补一条团队协作角度的判断依据：VOP 的真正优势不在计算而在沟通。美术出身的环境师能看懂 VOP 网络的"信号流向"（噪声进重映射、重映射进混合），但看不懂 VEX 的函数嵌套；因此面向团队的共享逻辑优先 VOP，个人热点逻辑用 VEX。折中方案是 VOP 网络的核心计算节点内部切换为 VEX 代码片段（Inline VOP 节点），外观保持图形化、性能保持 VEX 级——两全的关键是控制 Inline 片段在十行以内，否则又回到天书问题。工具的选择从来不只是效率问题，而是"这份逻辑未来由谁维护"的问题。
再补一个互译训练的进阶形式：找一个现成的 VOP 密集网络（材质或变形器均可），逐节点抄写它编译出的 VEX，直到能不看网络复述信号流。这个"扒谱"练习做过三个之后，你会发现 VOP 图在你眼里自动坍缩成一行行 VEX——从此读图的速度与读码持平，两种语言对你不再有切换成本。语言切换成本的消失，标志着你从"VOP 用户"或"VEX 用户"变成了"计算的自由人"：逻辑在前，语言只是落笔的选择。
最后一条关于 VOP 的版本演进提醒：新版 Houdini 中 VOP 的编译缓存与参数签名都有增强（如自动 promotions 与更好的编译诊断），但图形化逻辑的维护成本随节点数超线性增长的规律未变。经验阈值是单张 VOP 网络五十个节点——超过即考虑重构为若干 Inline VOP 或干脆整段 VEX 化。给自己设一个红线并机械地执行，比每次凭感觉决定更可靠，这是图形化语言特有的工程卫生。
