3.1 拓扑操纵与形态演化

3.1 拓扑操纵与形态演化

本节摘要：拓扑是细节的载体——同样的位移贴在 10×10 和 200×200 网格上完全是两种资产。本节实验覆盖密度控制（Divide/Remesh）、重采样（Resample）、平滑与锐化（Smooth/Peaks）与曲线成面（Sweep/Skin），落点是"形态语言"意识：网格结构本身就在表达风格。

实验：同一座山的三种拓扑

复制 1.1 的 Grid+Mountain 三份，分别做：

1. A 份：什么都不做。棱角分明的三角面——低多边形风格（Low Poly）直接可用；
2. B 份：Mountain 前加 Remesh（目标尺寸 0.15），Mountain 后加 Smooth（迭代 20，强度适度，勾选约束边界按需）。圆润的丘陵质感；
3. C 份：Grid 直接换成 300×300。细密但分布规整的方格网，适合后续做精细侵蚀。

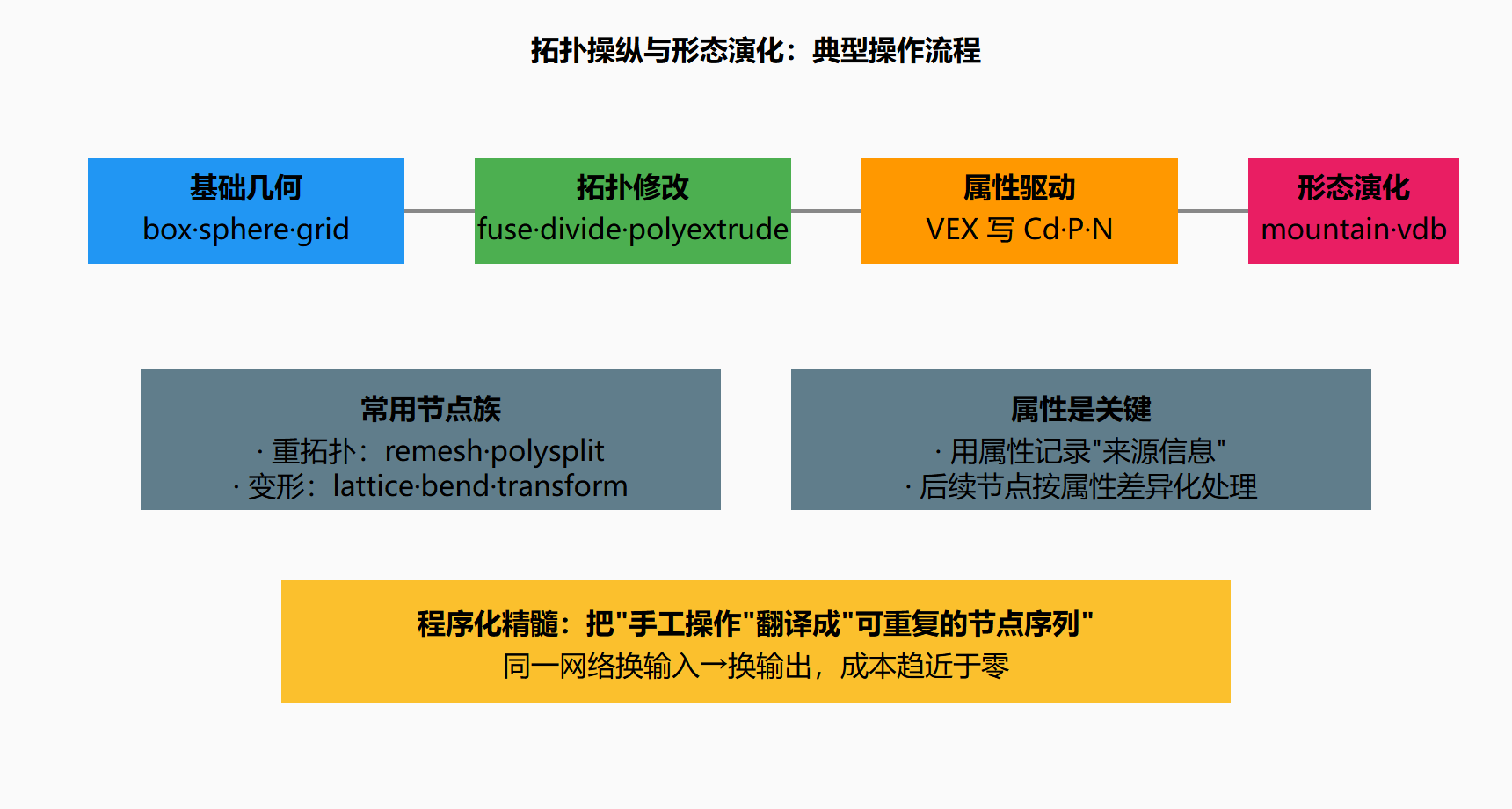

图 3.1-1 拓扑决定形态语言

密度控制的工具箱

经验法则：要均匀位移就先 Remesh，要保持造型就 Divide，要省资源就 PolyReduce。

曲线驱动：从骨架长出形态

拓扑的另一半是"降维"——把面化成线再长回去。做一个栏杆实验：

1. 画一条曲线（Draw Curve），Resample 步长 0.3——均匀分段是后续一切规则化的前提；
2. 接 Sweep，截面用一个小圆——沿曲线长出管子；
3. 在 Resample 与 Sweep 之间插一个 Wrangle，按曲线参数 t 改 pscale 类属性（或用 Sweep 自带的宽度缩放）：

float t = @curveu;                 // 曲线参数 0~1（Resample 后自动带）
f@width = 0.08 * (1 - t) + 0.02;   // 根粗梢细
​

Sweep 读 width 属性，管子自然收尖。@curveu 这类"沿元素的参数化坐标"是曲线操作的万能钥匙——栏杆、藤蔓、河流、道路都用它。

形态演化：把操作叠成"地质史"

真实地貌不是一次成形，是"抬升 → 侵蚀 → 崩塌"的叠加。程序化上这意味着：每个形态阶段一个节点组，顺序即地质史。Mountain（抬升）→ 用噪声 mask 的 Smooth（差异风化）→ 后续第 4 章的 Erode（水力侵蚀）。中间每步都可以在 Spreadsheet/视口检查——回放地质史的能力，就是 1.2 节非破坏性的直接红利。

⚠️ 常见坑：为了细节把网格密度一步拉满再开始堆规则。密度是最后的决定——先用低密度把形态语言、规则顺序全部定稿，最后一口气细分。中途改规则时高密度网格每次重算都在烧时间。

💡 关键直觉：拓扑节点的选择本质是在选"规则的作用粒度"。Remesh 之后的位移才均匀；不对的网格上放对的规则，结果也是错的。

本节要点回顾

• 网格结构=风格：三角棱角、Remesh 圆润、高密度精刻，先选再动；
• 密度三节点：Divide 保形细分、Remesh 匀化重建、PolyReduce 减负；
• Resample 后的 @curveu 是曲线规则化的钥匙；
• 形态=操作序列的叠加，节点顺序即地质史；
• 密度最后定：低密度定稿规则，末段再细分。

形状有了骨架，下一节解决"东西怎么落上去"：散布与分布。

延伸：Remesh/Refine/Resample 的选型实验

拓扑操纵的三个主力节点各管一种"网格语言"，用同一只球做对拍实验最能建立直觉：PolyRemesh 重写三角拓扑（均匀但不保边）、Subdivide 精细分（保结构但加密原有拓扑）、Resample 只重写曲线（长度均匀化）。组合拳示例——把杂乱扫描线整理为等距折线再挤出：

// Resample 后的曲线按曲率自适应二次加密(基于属性驱动)
float curv = abs(1 - dot(v@N, normalize(v@tangentu)));
f@need = fit(curv, 0, ch("max_curv"), 0, 1);
i@segments = max(2, int(f@need * chi("max_seg")));
​

把 @segments 连给 For-Each 循环内的 Resample Length，即得"直段省点、弯段加密"的曲线——拓扑操纵的目标从来不是"更密的网格"，而是"与用途匹配的网格密度分布"。

延伸：拓扑流向即建模历史

[拓扑审计三问]
1. 这条边为何存在?(功能边/噪声边/插值残留)
2. 极点(>5边点)在哪, 星形是否可接受?
3. 循环边是否闭合, 变形时会不会绞死?
工具: Group 节点按 degenerate/共享边筛选 + PolyDoctor
结论: 程序化输出的拓扑 = 规则的化石记录, 审拓扑即审规则
​

关于拓扑质量还要建立一个重要预期：程序化生成的网格几乎永远不是"干净的"手拓扑，也不需要是。拓扑策略应跟随下游用途——渲染用途只需视觉正确（法线一致、无退化面），变形用途才需要循环边与极点管理，模拟用途则关心体积闭合。为下游不需要的拓扑洁癖付计算代价，是程序化项目里最常见的过度设计；反过来，把要蒙皮变形的资产直接用 Remesh 输出，则是欠设计。每个拓扑操作的 upstream 都该有一份"用途声明"，这正是把拓扑决策写成审计三问的意义。

收束本节时再强调拓扑与后续章节的一个关键连接：第五章的动力学对拓扑高度敏感，同一碎块网格的三角化方式会显著改变解算稳定性（细长三角形是刚体解算器的天敌）。因此在为模拟准备几何时，PolyRemesh 的均匀三角化不是美观选项而是稳定性投资；解算翻车的案例里，相当比例的根因在拓扑而非物理参数。把"用途声明决定拓扑策略"再往前推一步：模拟级几何的拓扑，本身就是解算参数的一部分。
