4.1 OTAA 入网全流程与 Join 开销

本节摘要：设备入网走 OTAA：发 JoinRequest、收 JoinAccept、派生出三把会话密钥。本节把全流程的时序、字节开销与失败重试机制拆开，并回答"为什么要等 5 秒"这类常见疑问。位置：3.3 结了 MAC 层的账，本章起算入网与安全这本账。

入网请求的三段报文

JoinRequest = AppEUI(8) + DevEUI(8) + DevNonce(2) + MIC(4)
JoinAccept  = JoinNonce(3) + NetID(3) + DevAddr(4) + DLSettings(1)
            + RxDelay(1) + CFList(0/16) + MIC(4)
​

• AppEUI / DevEUI：应用标识与设备唯一标识（各 8 字节），由应用服务器与设备出厂信息提供；
• DevNonce：2 字节随机数，防重放的关键——同一 DevNonce 重复出现，网络服务器直接拒绝；
• JoinAccept 的 MIC：用 AppKey 计算，只有持有 AppKey 的设备才能验证入网响应真伪。

完整时序：从上电到可通信

设备上电
  → 构造 JoinRequest（AppEUI+DevEUI+DevNonce），用 AppKey 计算 MIC
  → 在加入信道上发送（Join 通道组通常与数据信道不同）
  → 等待 RX1 / RX2（默认 1s / 2s）接收 JoinAccept
  → 收到后校验 MIC（AppKey），失败则丢弃并等待重试
  → 从 JoinAccept 解析 DevAddr 与 DLSettings，派生三把密钥
  → 入网完成，进入正常数据通信
​

时间开销的账：一次 Join 报文约 23 字节（SF7 下约 0.15s 空中时间，SF12 下约 1.5s），加上 RX 等待窗口，一次成功的 OTAA 通常耗时 2–3 秒。如果 Join 失败重试，默认退避策略使失败间隔从几十秒指数增长到几小时——这是为了在信道拥塞时保护网络，也是"设备怎么一直不联网"类问题的常见根因。

三把密钥的派生账

入网成功的核心产物是三把 128 位会话密钥（4.2 详述）：NwkSKey（网络层完整性，算 MIC、解网络载荷）、AppSKey（应用层加解密）、以及由 DLSettings 决定的上行下行方向参数。派生过程用 AES-128 密钥扩展算法从 AppKey 与 JoinNonce、DevNonce、NetID 计算，对设备侧来说只是几次 AES 运算，但对安全的意义重大：入网后 AppKey 不再参与通信，只有网络侧需要保留。

一次入网失败的排错路线

OTAA 最常见的故障是"设备一直不联网"，排错要按因果链从下往上查。第一层：射频——用频谱仪或网关日志确认 JoinRequest 是否真的发出、频率是否在 Join 信道上（Join 信道组与数据信道不同，误配频率是头号原因）。第二层：MIC——用抓包工具离线验证 JoinRequest 的 MIC 是否用正确的 AppKey 算出，AppKey 写错一字节，全网静默。第三层：DevNonce——设备重复使用 DevNonce 会被网络服务器直接丢弃，检查随机源与持久化。第四层：时序——JoinAccept 在 RX1/RX2 窗口下发，设备本地时间偏移超过窗口就会错过，检查 32kHz 时钟校准。

一条经验：入网成功率应当被监控——网络服务器侧统计 JoinRequest 与 JoinAccept 的比值，低于 95% 就要查设备固件版本与信道配置，而不是等现场投诉。

Join 开销与网络容量

Join 报文虽然短，但在拥塞时是容量杀手：大量设备同时上电（如停电恢复后电网一起上报）会瞬间淹没 Join 信道。网络服务器的 Join 调度要有节流：限制同一时间片的 JoinRequest 处理量、对重复 Join 的同一设备合并处理。设备侧的退避策略（指数增长）在这里是保护机制而不是缺陷——量产时"上电即连"的体验需求，要与"网络不被冲垮"的安全需求做平衡。

易错点补充

• JoinAccept 的 MIC 用 AppKey 而非会话密钥：入网时还没派生会话密钥，混淆密钥会永远验不过；
• CFList 覆盖默认信道后不落 Flash：设备重启后信道配置回退，与网络服务器信道表不一致，重新入网才能恢复；
• 把 Join 失败当普通数据重传处理：Join 的重试退避更长、频率更受限，别用数据重传的节奏去刷 Join 请求。

易错点清单

• DevNonce 用随机数生成器拍脑袋：DevNonce 必须全局唯一（设备维度），重复会被网络服务器列入"可疑重放"拒绝入网，量产固件要管理好随机源；
• 入网走数据信道而非 Join 信道：JoinRequest 必须在 Join 信道上发（区域参数表指定），误发数据信道会导致永远收不到 JoinAccept；
• 入网重试退避实现错误：退避按失败次数指数增长且有上限，写死固定 30 秒重试会在多设备同时上电时制造自干扰；
• 忽略 JoinAccept 里的 CFList：信道频率列表会覆盖设备的默认信道配置，不解析 CFList 的设备入网后可能在非法信道上发射。

要点回顾：OTAA 用 AppKey 保护的 JoinRequest/JoinAccept 建立信任；一次入网 2–3 秒，失败退避指数增长；三把密钥由入网参数派生、AppKey 随之退役。下一节把三把密钥的分工与 AES-CMAC 的实现细节摊开。

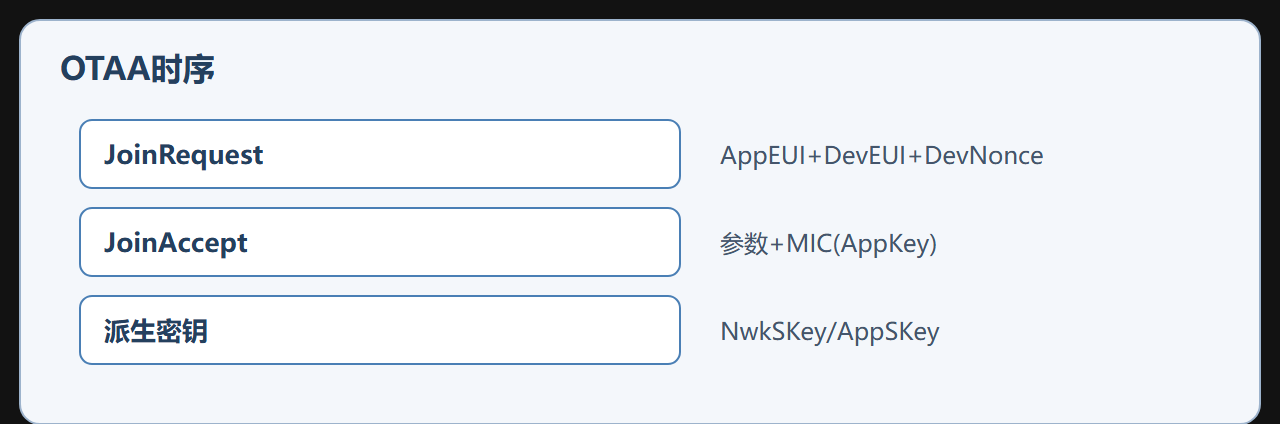

本节速查

小结与速查：OTAA 一次入网 = JoinRequest(23B) → JoinAccept → 派生密钥，成功 2–3 秒；失败按指数退避重试；CFList 必须解析。排错四层：射频 → MIC/AppKey → DevNonce → 时序。记住：入网走 Join 信道、DevNonce 全局唯一、JoinAccept 的 MIC 用 AppKey 验。
